3-20
7

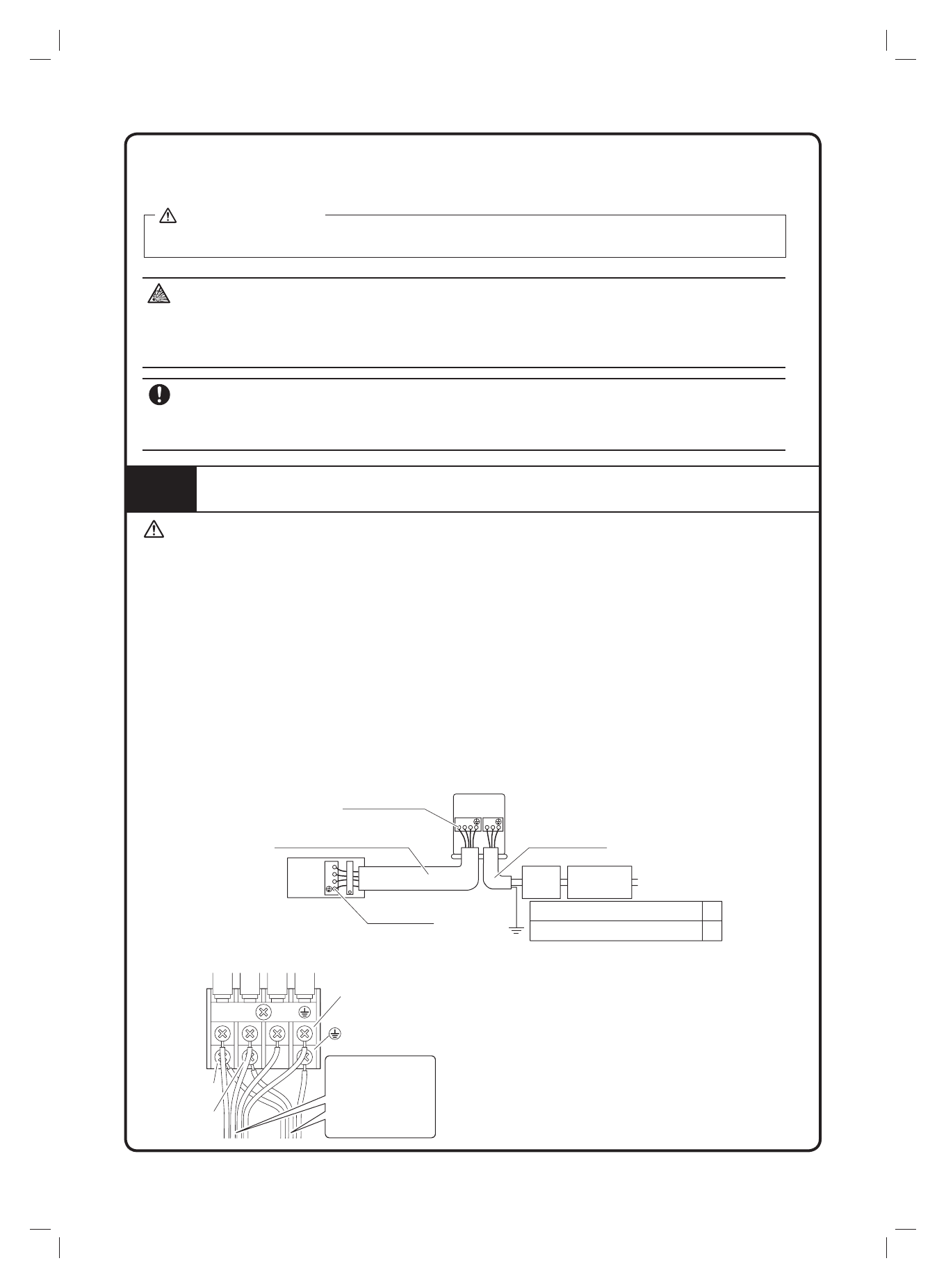

VERDRAHTUNG
WARNUNG
• Verwenden Sie keine abgezweigten Kabel, Verlängerungskabel oder sternförmigen Anschlüsse, da diese zu Überhitzung,
Stromschlag oder Brand führen können.
• Verwenden Sie keine lokal gekauften elektrischen Ersatzteile im Inneren des Produkts. (Verzweigen Sie nicht die
Stromzufuhr für die Ablaufpumpe usw. vom Klemmenblock.) Dies könnte einen Stromschlag oder Feuer verursachen.
• Installieren Sie unbedingt einen Fehlerstromschutzschalter. (Einen, der eine höhere Oberschwingungen verarbeiten kann.)
(Diese Einheit verwendet einen Wechselrichter. Daher muss ein Fehlerstromschutzschalter verwendet werden, der in
der Lage ist, höhere Oberschwingungen zu handhaben, wodurch sich eine Fehlfunktion des Fehlerstromschutzschalters
verhindern lässt.)
• Verwenden Sie einen allpoligen Abschaltungstyp eines Trennschalters mit mindestens 3 mm (1/8 Zoll) zwischen den
Kontaktabständen.
• Achten Sie beim Ausführen des Verkabelns darauf, nicht am Kabelkanal zu ziehen.
• Verbinden Sie das Stromkabel nicht mit der Inneneinheit. Dies könnte einen Stromschlag oder Feuer verursachen.
• Aktivieren Sie den Leistungsschalter solange nicht, bis alle Arbeiten abgeschlossen wurden.
1) Entfernen Sie die Isolierung vom Kabel (20mm).
2) Schließen Sie die Verbindungskabel zwischen den Innen- und Außeneinheiten auf eine weise an, dass die
Anschlussnummern übereinstimmen. Ziehen Sie die Klemmenschrauben fest. Es wird empfohlen, zum Anziehen
der Schrauben einen Flachkopfschraubendreher zu verwenden.
Die Schrauben sind dem Klemmenblock beigelegt.
1
2
3
1 2 3
L N
1
2
3
Fixieren Sie die Drähte fest
mit den Klemmenschrauben.
Das Stromversorgungskabel ist
vom Typ 3-adrig & 2,5mm
2
oder
mehr 60245 IEC 57 H05RN
Netzteil 50Hz
220-240V
Leistungss-
chalter
Fehlerstroms-
chutzschalter
ARXC20/25/35*
16A
20A
ARXC50/60/71*
Das Verbindungskabel zwischen den
Einheiten ist vom Typ 4-adrig & 1,5mm
2
oder mehr 60245 IEC 57 H05RN
Fixieren Sie die Drähte fest
mit den Klemmenschrauben.
Erde
Stromversorgungsklemmenkasten
L
N
Verlegen Sie die
Kabel entsprechend,
so dass der
Wartungsdeckel und
die Abdeckung des
Absperrventils sicher
sitzen.
Erzwungener Kühlbetrieb
Verwenden des EIN/AUS-Schalters der Inneneinheit
Drücken Sie den Ein-/Ausschalter der Inneneinheit für mindestens 5 Sekunden. (Der Betrieb wird gestartet.)
• Der erzwungene Kühlbetrieb stoppt nach etwa 15 Minuten automatisch.
Um den Vorgang zu beenden, drücken Sie den EIN-/AUS-Schalter der Inneneinheit.
Nach Schließen des Flüssigkeitsabsperrventils müssen Sie das Gasabsperrventil innerhalb von 3 Minuten schließen und
anschließend die erzwungene Kühlung beenden.
VORSICHTSHINWEIS
Abpumpen
GEFAHR: GEFAHR EINER EXPLOSION
Abpumpen - Kältemittelleckage.
Falls Sie das System abpumpen möchten und eine Leckage im Kältemittelkreislauf vorliegt:
•
Verwenden Sie NICHT die automatische Abpumpfunktion der Einheit, mit der Sie das gesamte Kältemittel aus dem System
in die Außeneinheit auffangen können. Mögliche Folge: Selbstentzündung und Explosion des Kompressors aufgrund von
Luft, die in den laufenden Kompressor gelangt.
•
Verwenden Sie ein separates Rückgewinnungssystem, damit der Kompressor der Einheit NICHT betrieben werden muss.
HINWEIS
Schalten Sie während des Abpumpbetriebs den Kompressor aus, bevor Sie die Kältemittelleitungen entfernen. Sollte
der Kompressor noch laufen und das Absperrventil während des Abpumpens geöffnet sein, wird Luft in das System
gesaugt. Ein Ausfall des Kompressors oder eine Beschädigung des Systems kann aufgrund eines abnormalen Drucks im
Kühlmittelkreislauf auftreten.
