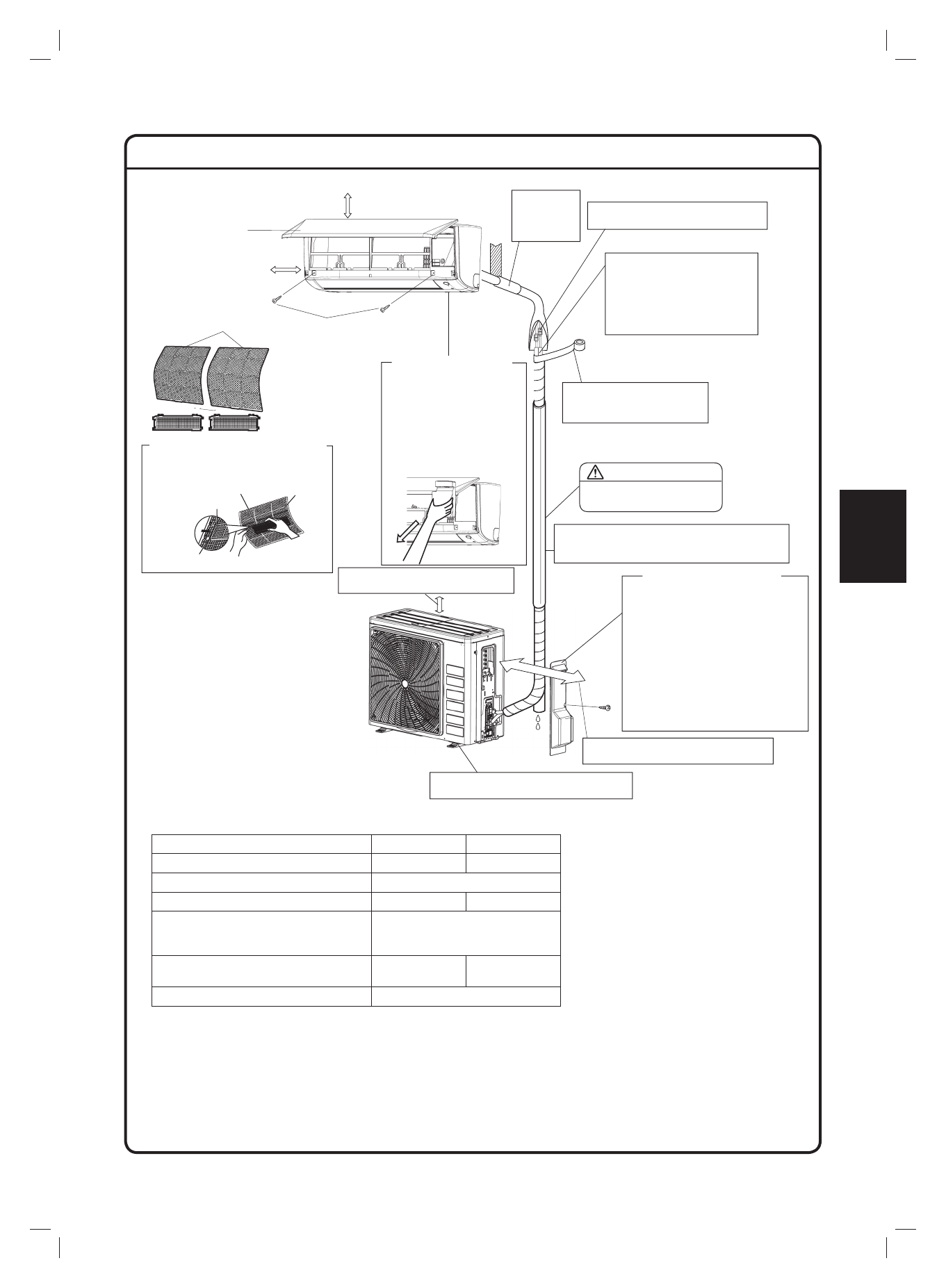

SCHÉMAS D’INSTALLATION DES UNITÉS INTÉRIEURE/EXTÉRIEURE
500mm from w
all
Le couvercle de service et
amovible.
Méthode d
’
ouverture
1) Enlevez les vis du
couvercle de service.
2) Abaissez le couvercle
de service en diagonale
dans le sens de la
fl
èche.
3) Tirez vers le bas.
Couvercle de service
55mm ou plus du plafond
Trou pour la
tuyauterie
calfaté avec
du mastic.
La connexion de l’évasement doit
être installée à l’extérieur
Coupez le tuyau d’isolation
thermique sur une longueur
appropriée et enroulez-la
de ruban en vous assurant
qu’aucun espac en’est laissé
à l’endroit de la coupe du
tuyau d’isolation thermique.
Enroulez le tuyau d’isolation
avec la bande de
fi
nition du
bas jusqu’en haut.
Le tuyau de réfrigérant doit être protégé
contre les dégâts matériels. Installer un cache
plastique ou équivalent.
MISE EN GARDE
Régler la longueur des
tuyaux entre 3m et 30m
Prévoir un certain espace pour les
canalisations et l’entretien électrique.
Aux endroits où une chute de l’unité est
possible, utiliser des pieds boulonnés.
Prévoir 300mm d’espace de travail
sous la surface du plafond.
Filtre à air
Panneau avant
Filtre à air
Cadre du
fi
ltre
Onglet
Filtre désodorisant à
l’apatite et au titane
Filtre désodorisant à l’apatite et au titane (2)
Vis
(M4 x 12L)
50mm ou plus des
murs (des deux côtés)
Comment retirer le cache de la
vanne d’arrêt.
• Retirer la vis sur le cache de la
vanne d’arrêt.
• Faire glisser le couvercle vers
le bas pour le retirer.
Comment
fi
xer le cache de la
vanne d’arrêt.
• Insérer la partie supérieure du
cache de la vanne d’arrêt dans
l’unité extérieure à installer.
• Serrer les vis.
Cache de la vanne d’arrêt
ARXC20/25/35
ARXC50/60/71
Longueur de tuyaux max. autorisée
20m
30m
Longueur de tuyaux min. autorisée**
3m
Hauteur de tuyaux max. autorisée
15m
20m
Réfrigérant supplémentaire requis pour
un tuyau de réfrigérant dépassant 7,5m
de long*
17g/m
Tuyaux de gaz
3/8 pouce
(9,52mm)
1/2 pouce
(12,7mm)
Du tuyau de liquide
1/4 inch (6,4mm)
* Assurez-vous d’ajouter la quantité correcte de réfrigérant additionnel.
Sinon, cela pourrait conduire à une réduction de sperformances
** La longueur suggérer pour le tuyau le plus court est de 10 pieds (3 m), a
fi
n d’éviter le bruit et les vibrations de l’unité extérieure.
(Du bruit et des vibrations mécaniques pourraient se produire selon la manière dont est installée l’unité et selon l’environnement
dans lequel elle est utilisée.)
500mm des murs
