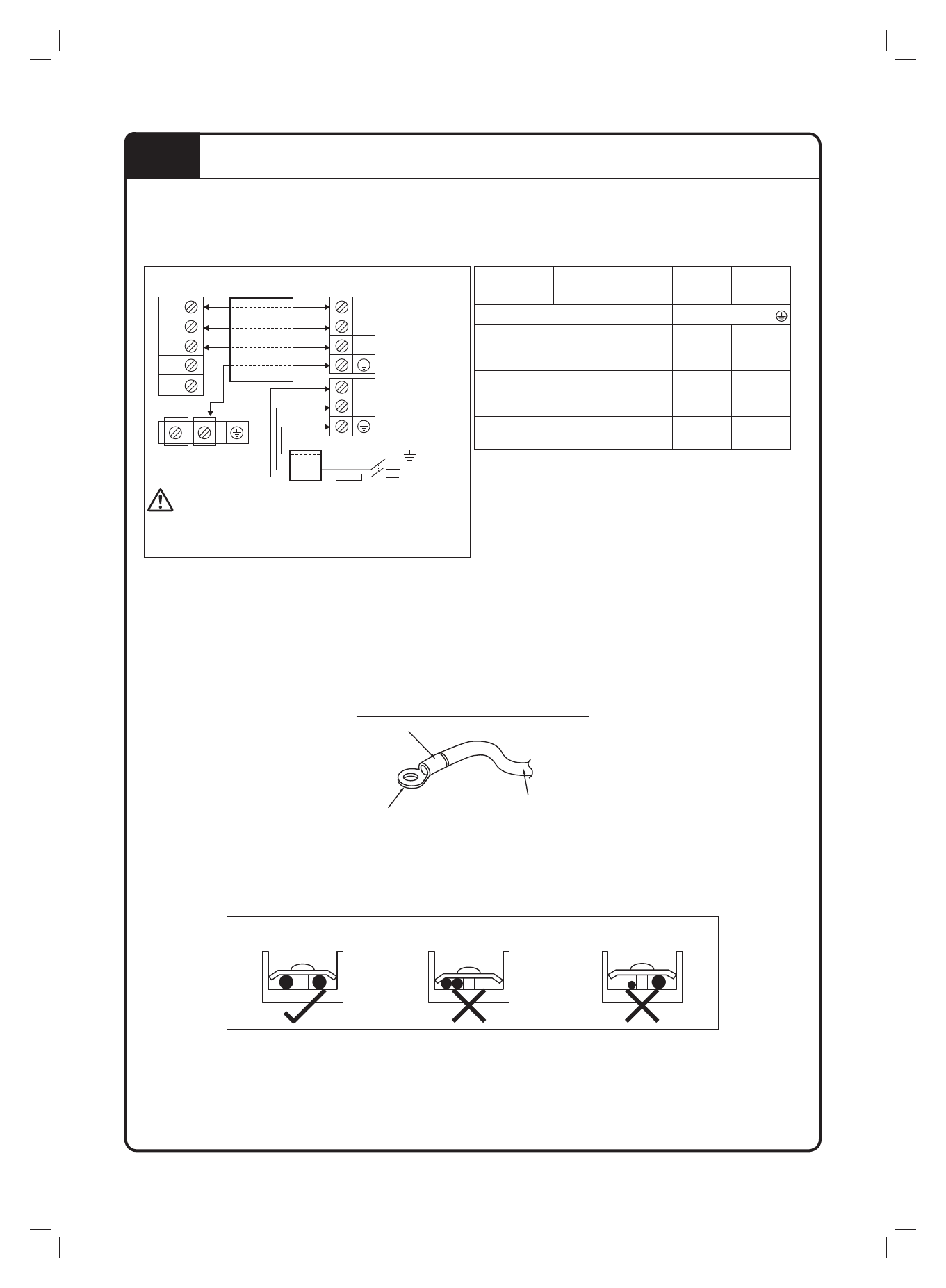

CABLAGGIO
IMPORTANTE:
*
Le cifre indicate nella tabella sono a solo titolo informativo. Devono essere controllate e selezionate
per rispettare le normative nazionali/locali dei regolamenti. Questo è anche soggetto al tipo di
impianto e conduttori utilizzati.
** La tensione appropriata deve essere controllata con i dati della targhetta sull’unità.
2
1
2
1
N
L
3
3
Morsettiera
unità interna
Cavo di
interconnessione
Morsettiera
unità esterna
Cavo di alimentazione elettrica
Fusibile/
interruttore
Interruttore
principale
Alimentazione
elettrica
N/L2
L/L1
Ci deve essere una
disconnessione di tutti
i poli nella rete di alimentazione
con separazione dei contatti di
almeno 3mm.
Modello
Unità interna (ATXC)
20/25/35B 50/60/71B
Unità esterna (ARXC) 20/25/35B 50/60/71B
Intervallo di tensione**
220-240V/~/50Hz +
Dimensioni del cavo di
distribuzione di corrente*
Numero di conduttori
mm
2
1.5
3
2.5
3
Dimensioni del cavo di
interconnessione*
Numero di conduttori
mm
2
1.5
4
2.5
4
Valore nominale consigliato del
fusibile/interruttore di circuito
A
16
20
• Tutti i
fi
li devono essere collegati saldamente.
• Assicurarsi che tutti il
fi
lo non tocchino le tubazioni del refrigerante, il compressore o parti in movimento.
• Il cavo di collegamento tra l’unità interna e l’unità esterna deve essere
fi
ssato mediante ancoraggio per il cavo in
dotazione.
• Il cavo di alimentazione deve essere equivalente a H07RN-F, che è il requisito minimo.
• Assicurarsi che nessuna pressione esterna sia applicata a connettori terminali e
fi
li.
• Assicurarsi che tutti i carter siano
fi
ssati correttamente per evitare eventuali giochi.
• Usare morsetti rotondi di tipo a crimpare per collegare i
fi
li alla morsettiera di alimentazione. Collegare i
fi
li
facendoli corrispondere alle indicazioni sulla morsettiera. (Fare riferimento allo schema elettrico applicato
sull’unità).
Applicare il manicotto di isolamento
Morsetto rotondo a crimpare
Filo elettrico
• Utilizzare il cacciavite corretto per il serraggio delle viti dei morsetti. Cacciaviti inadatti possono danneggiare la
testa della vite.
• Il serraggio eccessivo può danneggiare le viti del morsetto.
• Non collegare
fi
li di sezione diversa allo stesso terminale.
• Tenere i cavi in modo ordinato. Impedire al cablaggio da ostacolare altre parti e il carter della morsettiera.
Collegare
fi
li dello stesso
calibro su entrambi i lati.
Non collegare
fi
li dello
stesso calibro su un lato.
Non collegare
fi
li di
calibri diversi.
