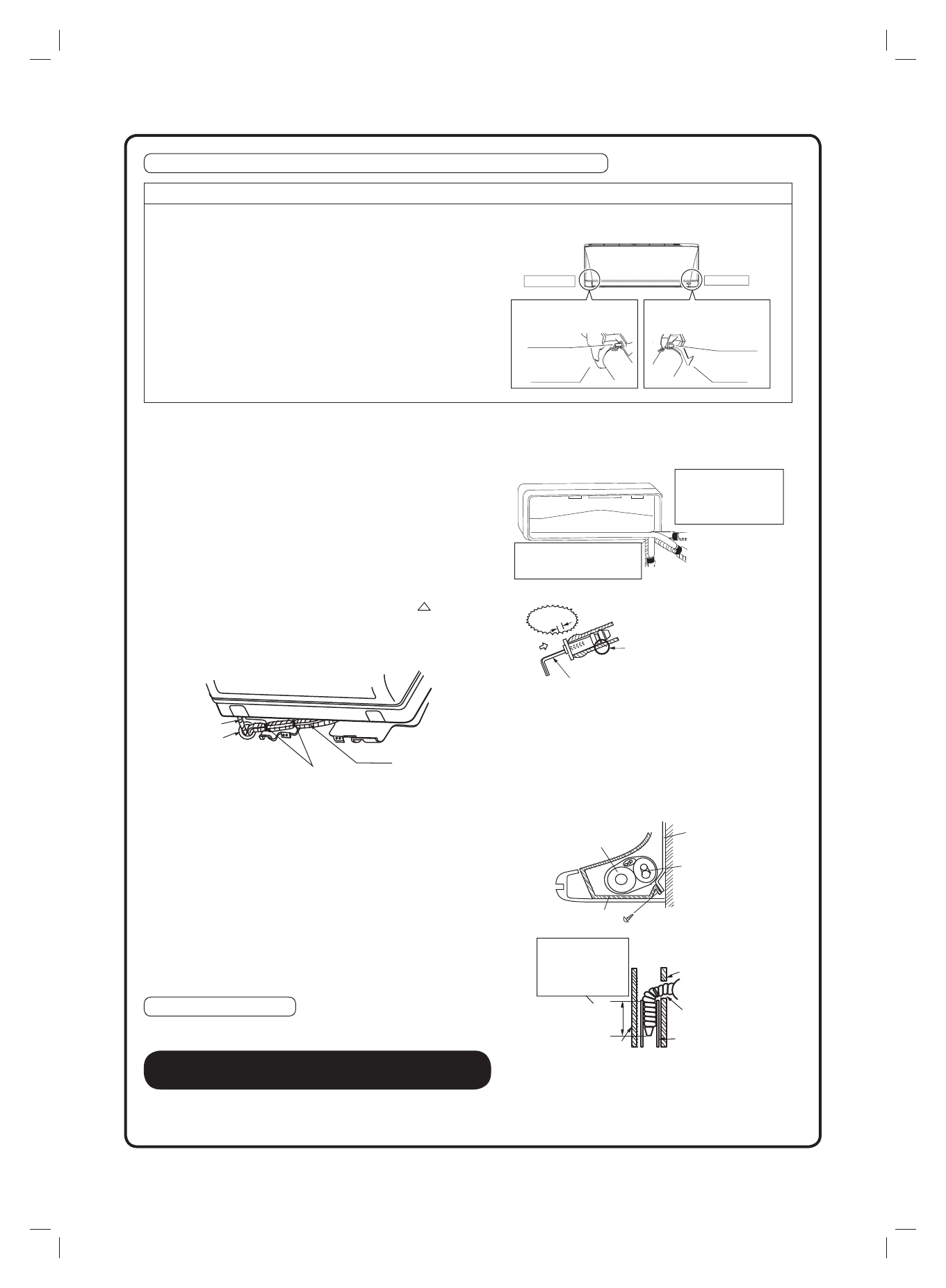

5-14
Tuyauterie sur le côté gauche, à l
’
arrière gauche ou en bas à gauche
Comment remplacer le bouchon de drainage et le tuyau de drainage
• Méthode de retrait
1) Faire pivoter pour détacher le serre-câble du
crochet de droite et retirer le tuyau de drainage.
2) Retirer le bouchon de drainage sur le côté gauche
et l’attacher sur le côté droit.
3) Insérer le tuyau de drainage et serrer en faisant
pivoter le serre-câble vers le crochet.
Oublier de le serrer pourrait entraîner des fuites
d’eau.
Position de
fi
xation du tuyau de drainage
Le tuyau de drainage se trouve à l’arrière de l’unité.
Serre-câble
Côté gauche
Côté droit
Face avant de l’unité
Fixation sur le côté gauche
Fixation sur le côté droit
(par défaut)
Tuyau d’évacuation
Tuyau d’évacuation
Serre-câble
1) Fixer le tuyau de drainage sur le dessous des tuyaux de
réfrigérant à l’aide de ruban adhésif en vinyle.
2) S’assurer de connecter le tuyau de drainage au port de
drainage au lieu d’un bouchon de drainage.
3) Modeler le tuyau de réfrigérant le long du marquage du
parcours du tuyau sur la plaque de montage.
4) Passer le tuyau de drainage et les tuyaux de réfrigérant par
le trou mural, puis mettre l’unité intérieure sur les crochets de
la plaque de montage en utilisant le marquage en haut de
l’unité intérieure comme guide.
5) Tirer le câblage inter unité.
6) Connecter les tuyaux inter unité
Tuyau
d’évacuation
Colmater ce trou
avec du mastic.
Attacher avec
du chatterton.
Plaque de
montaage
Enrouler du ruban
isolant autour de la
portion courbée du
tuyau de réfrigérant.
Faire chevaucher
au moins la moitié
de la largeur du
ruban
.
.
7) Regrouper les tuyaux de réfrigérant et le tuyau de drainage et
les entourer de ruban isolant
comme l’indique la
fi
gure de
droite.
8) Tout en prêtant une attention particulière à ces activités
pour éviter que l’unité intérieure endommage les câbles
d’interconnexion, appuyer sur le bord inférieur de l’unité
intérieure à deux mains jusqu’à ce qu’il coincé par les
crochets de la plaque de montage. Fixer solidement l’unité
intérieure sur la plaque de montage avec les vis (M4 × 12L)
.
Tuyau intégré mural.
Suivre les instructions données
Tuyauterie sur le côté gauche, à l
’
arrière
gauche ou en bas à gauche
1) Insérer le tuyau de drainage à cette profondeur pour qu’il ne
puisse être sorti de la canalisation de drainage.
Ne pas appliquer d’huile
lubri
fi
ante (huile de machine
réfrigérante) lors de l’insertion.
Une telle application entraînerait
une détérioration et une fuite du
bouchon.
Tuyauterie du côté gauche
Retirez le couvercle
du port du tube ici
pour le tuyautage du
côté gauche
Retirez le couvercle du port
du tube ici pour le tuyautage
du côté arrière gauche
Tuyauterie du côté arrière
gauche
Tuyauterie du côté inférieur gauche
●
Comment placer le bouchon de drainage
Insérer une clé
hexagonale (4mm)
Pas d’espace
Tuyau d’évacuation
Tuyau d’évacuation
Mur extérieur
50mm
ou plus
Canalisation de
drainage pour le
chlorure de vinyle
(VP-30)
Mur intérieur
Insérer le tuyau de
drainage à cette
profondeur pour qu’il ne
puisse être sorti de la
canalisation de drainage.
Tuyaux de
réfrigérant
M4 × 12L (2 points)
Plaque de montage
Châssis inférieur
