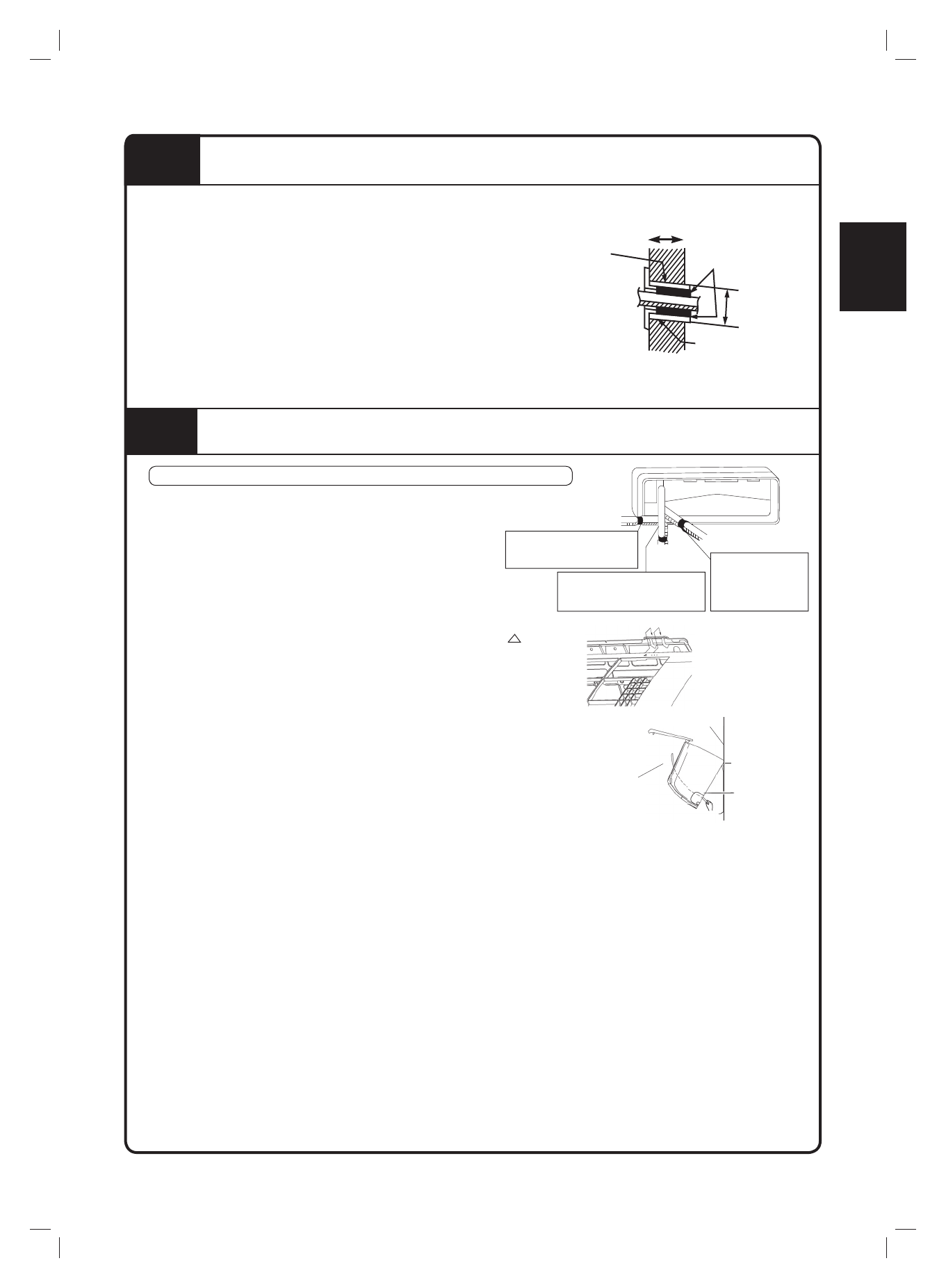

PRATICARE UN FORO NELLA PARETE E INSTALLARE IL TUBO
INCORPORATO NELLA PARETE
• Per pareti contenenti telaio o bordi in metallo, accertarsi di utilizzare un tubo e un rivestimento a parete
incorporati nel foro passante per evitare possibili surriscaldamenti, scosse elettriche o incendi.
• Assicurarsi di sigillare con mastice gli spazi intorno ai tubi
con materiale di coibentazione per evitare perdite d’acqua.
1) Praticare un foro passante di 65mm nella parete con
pendenza verso l’esterno.
2) Inserire un tubo a parete nel foro.
3) Inserire una copertura a parete nel tubo a parete.
4) Dopo aver completato le tubazioni del refrigerante, il
cablaggio e le tubazioni di scarico, sigillare con mastice lo
spazio nel foro del tubo.
tubo incorporato nella
parete (fornitura sul
campo)
Sigillo con mastice
(fornitura sul
campo)
Interno
Esterno
tubo incorporato nella
parete (fornitura sul
campo)
Ø 65
Copertura del foro
nella parete
(fornitura sul campo)
3
INSTALLAZIONE DELL’UNITÀ INTERNA
Tubazioni sul lato destro, posteriore destra o inferiore destra.
1) Fissare il tubo
fl
essibile di scarico alla parte inferiore delle
tubazioni del refrigerante con nastro isolante.
2) Avvolgere i tubi del refrigerante e svuotare il tubo con nastro
isolant
.
3) Passare il tubo
fl
essibile di scarico e le tubazioni del refrigerante
attraverso il foro nel muro, quindi installare l’unità interna sui
ganci della piastra di montaggio
utilizzando i contrassegni
nella parte superiore dell’unità interna come guida.
4) Aprire il pannello anteriore, quindi aprire il coperchio
di manutenzione. (Fare riferimento ai suggerimenti per
l’installazione.)
5) Far passare il cablaggio che congiunge le unità dall’unità esterna
attraverso il foro passante della parete e poi attraverso la parte
posteriore dell’unità interna. Farli passare attraverso il lato
anteriore. Piegare le estremità delle fascette fermacavo verso
l’alto per lavorare più facilmente in anticipo. (Se le estremità del
cablaggio che unisce le unità devono essere prima messe a
nudo, avvolgere le estremità del
fi
lo con nastro adesivo.)
6) Tenere il telaio dell’unità interna con entrambe le mani per
installarlo sui ganci della piastra di montaggio
. Assicurarsi che
i
fi
li non si impiglino nel bordo dell’unità interna.
Tubazione posteriore
destra
Piastra di montaggio
Piastra di
montaggio
Appendere qui il gancio dell’unità interna.
Cablaggio
che unisce le
unità
Passa
fi
lo
Quando si mettono
a nudo le estremità
del cavo in anticipo,
legare le estremità
del cavo con nastro
isolante
.
Tubazione lato destro
Tubazione
inferiore destra
Legare insieme il
tubo del refrigerante
e il tubo
fl
essibile di
scarico con nastro
isolante
.
Rimuovere la copertura della
porta del tubo qui per la
tubazione inferiore destra
Rimuovere la copertura
della porta del tubo qui
per la tubazione di destra
