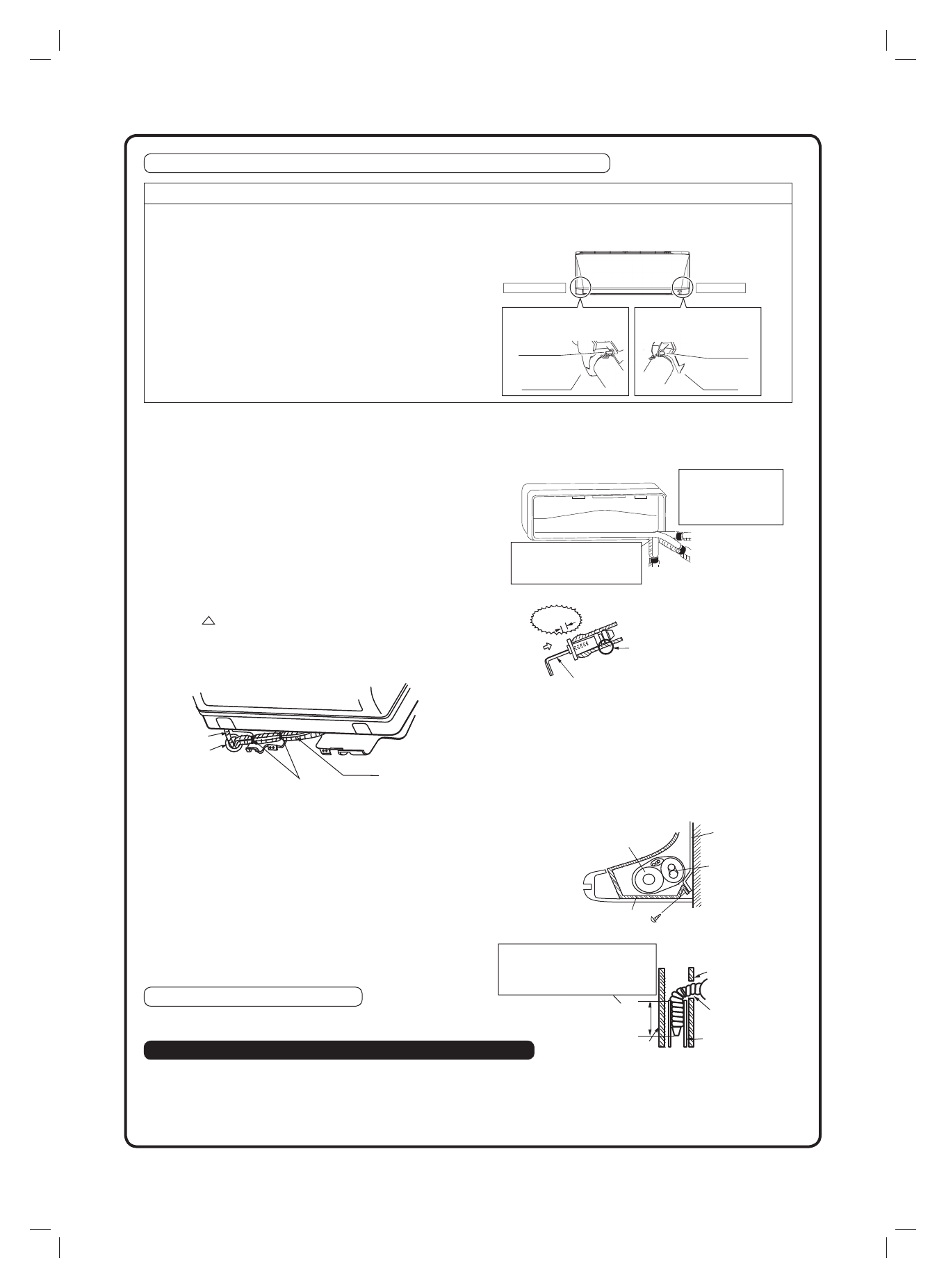

10-14
Tubagem do lado esquerdo, traseiro esquerdo ou inferior esquerdo.
Como substituir o bujão e a mangueira de drenagem
• Método de remoção
1) Rode para desprender o grampo do cabo do
gancho no lado direito e retire a mangueira de
drenagem.
2) Retire o bujão de drenagem no lado esquerdo e
coloque-o do lado direito.
3) Insira a mangueira de drenagem e aperte
rodando o grampo do cabo para o gancho.
Caso se esqueça de o apertar, poderão ocorrer
fugas de água.
Posição de
fi
xação da mangueira de drenagem
A mangueira de drenagem encontra-se na parte traseira da
unidade.
Lado esquerdo
Lado direito
Parte dianteira da unidade
Grampo do cabo
Fixação no lado esquerdo
Fixação no lado direito
(prede
fi
nição de fábrica)
Mangueira de
drenagem
Mangueira de
drenagem
Grampo do cabo
1) Fixe a mangueira à parte inferior dos tubos de refrigerante com
fi
ta adesiva de vinil.
2) Certi
fi
que-se de que liga a mangueira de drenagem à porta de
drenagem no lugar de um bujão de drenagem.
3) Molde o tubo de refrigerante de forma a coincidir com as
marcações de percurso do tubo na placa de montagem.
4) Passe a mangueira de drenagem e os tubos de refrigerante
através do orifício da parede e, em seguida, coloque a unidade
interior nos ganchos da placa de montagem, utilizando as
marcas na parte superior da unidade interior como guia.
5) Puxe a cablagem de interligação das unidades para dentro.
6) Ligue a tubagem de interligação das unidades.
7) Envolva os tubos de refrigerante e a mangueira de drenagem
juntos com
fi
ta de isolamento
, conforme apresentado na
fi
gura da direita.
8) Tendo cuidado para que os cabos de interligação das unidades
não sejam dani
fi
cados pela unidade interior, pressione a
extremidade inferior da unidade interior com ambas as mãos
até que se encontre
fi
rmemente
fi
xa nos ganchos da placa
de montagem. Fixe a unidade interior à placa de montagem
utilizando os parafusos (M4 × 12L)
.
Tubagem embutida na parede.
Siga as instruções apresentadas
Tubagem do lado esquerdo, traseiro esquerdo ou inferior esquerdo
1) Introduza a mangueira de drenagem a esta profundidade para que
não seja puxada para fora do tubo de drenagem.
Mangueira de
drenagem
Vede este orifício
com massa ou
com material de
calafetagem.
Una com
fi
ta
adesiva plástica.
Placa de montagem
Envolva
fi
ta isoladora
em volta da parte
dobrada do tubo
do refrigerante.
Sobreponha pelo menos
metade da largura da
fi
ta
a cada volta.
Não aplicar óleo lubri
fi
cante
(óleo refrigerante de máquinas)
quando o introduzir. A sua
aplicação provoca deterioração e
fugas de drenagem no bujão.
Tubagem do lado
esquerdo
Retire, aqui, a
tampa do orifício do
tubo para tubagem
do lado esquerdo.
Retire, aqui, a tampa
do orifício do tubo para
tubagem inferior esquerda.
Tubagem traseiro
esquerdo
Tubagem inferior esquerda
●
Como colocar o bujão de drenagem
Introduza uma chave
hexagonal (4mm)
Sem folga
Mangueira de
drenagem
Mangueira de
drenagem
Parede exterior
50mm
ou mais
Tubo de
drenagem de
cloreto de vinil
(VP-30)
Parede interior
Introduza a mangueira de
drenagem a esta profundidade
para que não seja puxada para
fora do tubo de drenagem.
Tubos de
refrigerante
M4 × 12L (2 pontos)
Placa de
montagem
Estrutura
inferior
