9-19

Dutch

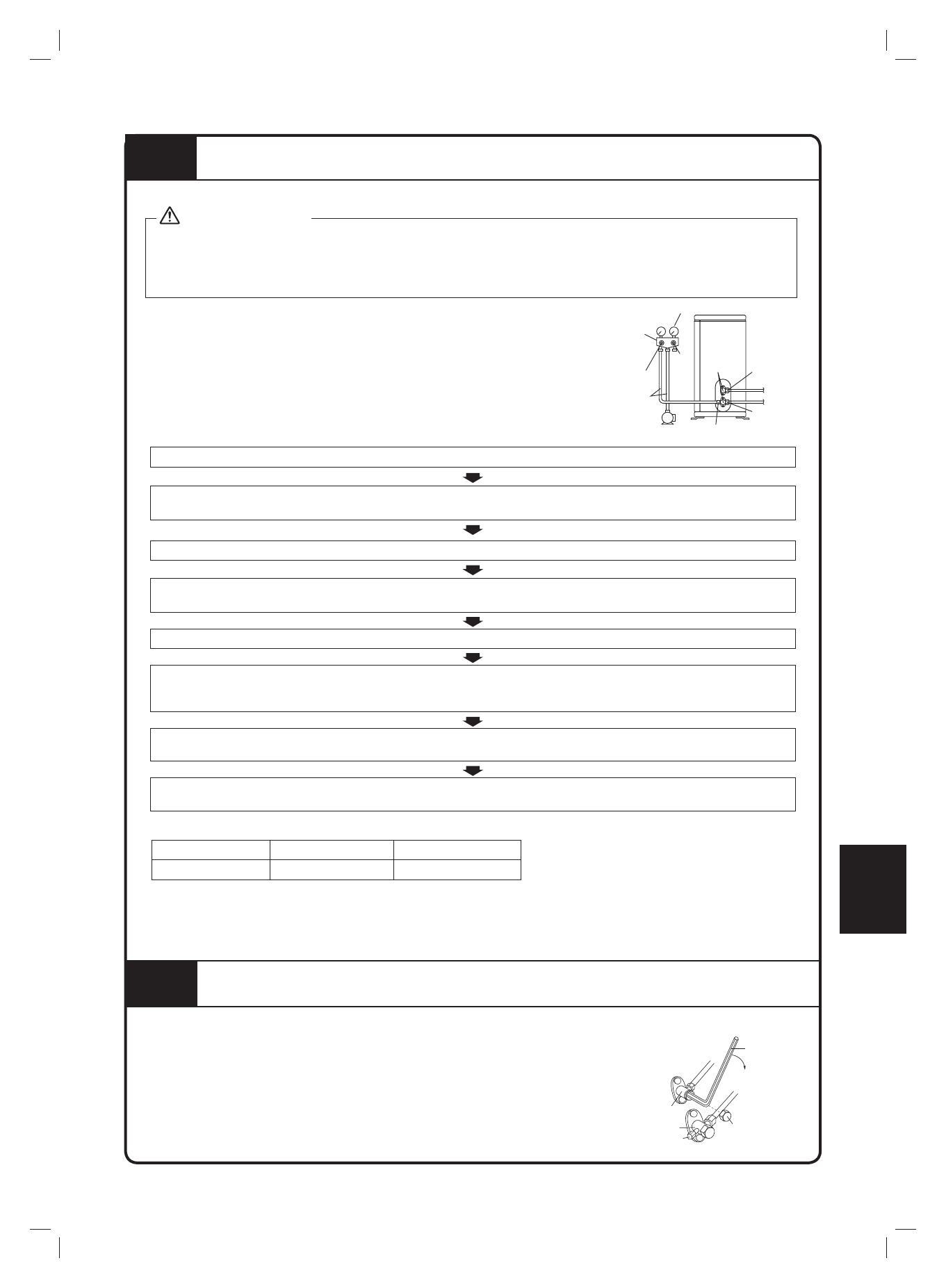

•  Wanneer het leidingwerk is voltooid is het noodzakelijk om de lucht te zuiveren en te controleren op gaslekkage.

1)  Meng geen andere substanties dan de gespeci

fi

ceerde koelmiddel (R32) in de koelmiddelcyclus.

2)  Wanneer er gaslekkage van het koelmiddel optreed, ventileer de ruimte dan zo snel en zoveel mogelijk.
3)  R32, evenals andere koelmiddelen, moet altijd worden teruggewonnen en mag nooit direct in de omgeving worden vrijgegeven.
4)  Gebruik een vacuümpomp exclusief voor R32. Het gebruiken van dezelfde vacuümpomp voor verschillende koelmiddelen kan de

vacuümpomp of unit beschadigen.

WAARSCHUWING

•  Wanneer u extra koelmiddel gebruikt, zuiver dan de lucht van de

koelmiddelleidingen en binnenunit met een vacuümpomp en voeg dan
het extra koelmiddel toe.

•  Gebruik een inbussleutel (4mm) om de sluitklep te bedienen.
•  Alle koelmiddelleiding verbindingen moeten worden aangedraaid met

een momentsleutel op het gespeci

fi

ceerde aandraaimoment.

Drukmeter

Ventiel-

doppen

Vloeistof-

afsluiter

Gasafsluiter

Vacuümpomp servicepoort

Hoge

drukklep

Lage drukklep

Vulslangen

Samengestelde

drukmeter

Manometer

1) Sluit de projectiezijde van de vulslang aan (afkomstig uit de manometer) op de gasafsluiter servicepoort.

2)  Open de manometer lage drukklep (Lo) volledig en sluit de hoge drukklep (Hi) volledig.

(Hoge drukklep wordt hierna niet meer gebruikt).

3)  Zet de vacuümpomp in werking en zorg ervoor dat de samengestelde drukmeter staat op - 0.1MPa ( - 760mmHg)*

1

.

4)  Sluit de manometer lage drukklep (Lo) en stop de vacuümpomp. (Behoud deze status gedurende een paar

minuten om er zeker van te zijn dat de wijzer van de samengestelde drukmeter niet terugzwaait.)*

2

.

5) Verwijder de kleppen van de vloeistofafsluiter en gasafsluiter.

6)  Draai de vloeistofafsluiter 90 graden tegen de klok in met een inbussleutel om de klep te openen.

Sluit deze na 5 seconden en controleer op gaslekkage. Gebruik zeepsop, controleer op gaslekkage uit de

fl

are van

de binnenunit, de

fl

are van de buitenunit en klepstangen. Veeg al het zeepsop weg nadat de controle is voltooid.

7)  Maak de vulslang los van de gasafsluiter servicepoort en maak de vloeistofafsluiters en gasafsluiters volledig open.

(Probeer de klepstang niet te draaien voorbij zijn stop).

8)  Draai de ventieldoppen en servicepoortdoppen aan voor de vloeistof- en gasafsluiters met een momentsleutel

op het gespeci

fi

ceerde aandraaimoment.

*1. Leidinglengte vs. Vacuümpomp werkingstijd

Leidinglengte

Tot 15 meter

Meer dan 15 meter

Werkingstijd

Niet minder dan 10 min. Niet minder dan 15 min.

*2.  Wanneer de wijzer van de samengestelde drukmeter terugzwaait, kan het koelmiddel water bevatten of er kan een losse

leidingverbinding zijn.
Controleer alle leidingverbindingen en draai moeren zo nodig opnieuw aan, herhaal vervolgens stappen 2) tot 4).

6

AFPOMP WERKING

Om het milieu te beschermen moet u ervoor zorgen dat u afpompt wanneer u de unit verplaatst of verwijdert

1) Verwijder de kleppendeksels van de vloeistofafsluiter en gasafsluiter.
2) Voer een geforceerde koeling uit.
3) Sluit de vloeistofafsluiter na vijf tot tien minuten met een momentsleutel.
4) Sluit de gasafsluiter na twee tot drie minuten en stop geforceerd koelen

5

LUCHTZUIVERING EN CONTROLE OP GASLEKKAGE

Momentsleutel

Sluiten

Kleppendeksel

Servicepoort

Gasafsluiter

Vloeistofafsluiter
