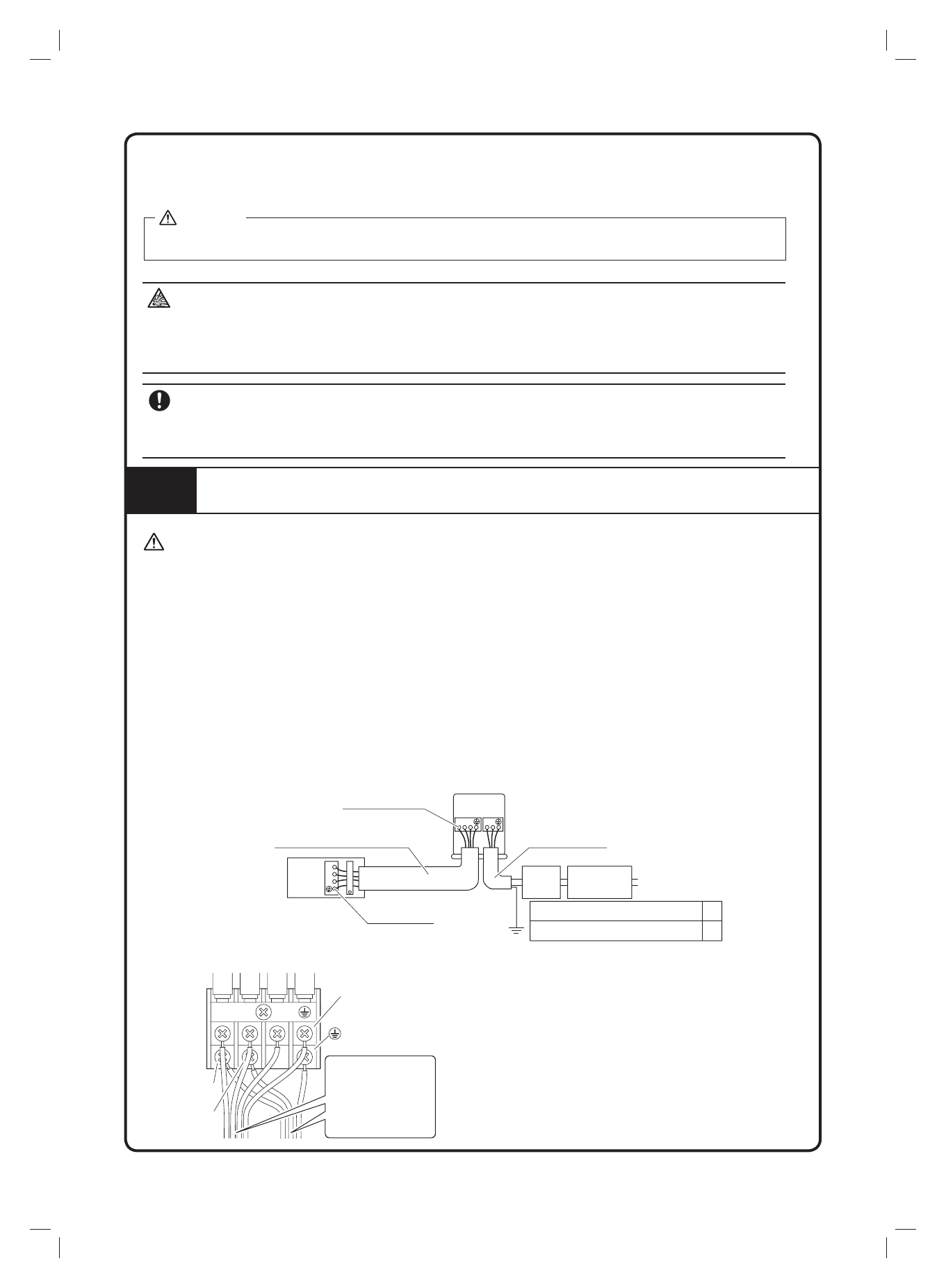

CABLAGEM
AVISO
• Não utilize cabos emendados, extensões ou ligações starburst” pois poderá provocar sobreaquecimento, choques elétricos ou
um incêndio.
• Não utilize componentes elétricos comprados localmente no interior do produto. (Não rami
fi
que a alimentação da bomba de
drenagem, etc., a partir do bloco de terminais.) Esta ação pode provocar choques elétricos ou um incêndio.
• Certi
fi
que-se de que instala um disjuntor contra fugas para a terra. (Um que seja capaz de suportar harmónicas mais elevadas.)
(Esta unidade utiliza um inversor. Assim, deve ser utilizado um disjuntor contra fugas para a terra capaz de suportar harmónicas
mais elevadas para evitar avarias no disjuntor contra fugas para a terra.)
• Utilize um disjuntor com corte de todos os polos com uma lacuna de, pelo menos, 3mm (18/") entre os pontos de contacto.
• Ao instalar a cablagem, tenha o cuidado de não puxar na conduta.
• Não ligue o
fi
o elétrico à unidade interior. Esta ação pode provocar choques elétricos ou um incêndio.
• Não ligue o disjuntor até que o trabalho esteja concluído.
1) Descarne o isolamento do
fi
o (20mm).
2) Ligue os
fi
os de interligação entre as unidades interior e exterior de forma que os números correspondam. Aperte
fi
rmemente
os parafusos do terminal. Recomenda-se a utilização de uma chave de parafusos de cabeça plana para apertar os parafusos.
Os parafusos são fornecidos com o bloco de terminais.
1
2
3
1 2 3
L N
1
2
3
Prenda
fi
rmemente os cabos
com os parafusos do terminal.
Cabo de alimentação de 3
núcleos de 2,5 mm
2
ou mais
60245 IEC 57 H05RN
Fonte de alimentação
50Hz 220-240V
Disjuntor
Disjuntor
contra fugas
para a terra
ARXC20/25/35*
16A
20A
ARXC50/60/71*
Cabo de interligação das unidades
de 4 núcleos de 1,5mm
2
ou mais
Prenda
fi
rmemente os
cabos com os parafusos
do terminal.
Terra
Bloco de terminais
da alimentação
L
N
Organize os
fi
os
de forma a que a
tampa de serviço
e a cobertura da
válvula de bloqueio
encaixem de forma
adequada.
Operação de refrigeração forçada
UTILIZAÇÃO DO INTERRUPTOR ON/OFF (LIGAR/DESLIGAR) DA UNIDADE INTERIOR
Pressione o interruptor ON/OFF (Ligar/Desligar) durante, pelo menos, 5 segundos. (A operação inicia-se.)
• A operação de refrigeração forçada para automaticamente após cerca de 15 minutos.
Para parar a operação, pressione o interruptor ON/OFF (ligar/desligar) da unidade interior.
Após o fecho da válvula de bloqueio de líquido, feche a válvula de bloqueio de gás num prazo de 3 minutos e, em seguida,
pare a operação de refrigeração forçada.
CUIDADO
Para bombear
PERIGO: RISCO DE EXPLOSÃO
Bombear - Fuga de refrigerante.
Caso pretenda bombear o sistema e exista uma fuga no circuito de refrigerante:
•
NÃO utilize a função de bombeamento automático da unidade, com o qual pode recolher todo o refrigerante do sistema
para a unidade exterior. Possíveis consequências: Combustão espontânea e explosão do compressor provocadas pelo
ar a entrar no compressor em funcionamento.
• Utilize um sistema de recuperação separado para que o compressor da unidade NÃO tenha de ser acionado.
ADVERTÊNCIA
Durante a operação de bombeamento, pare o compressor antes de retirar a tubagem do refrigerante. Caso o compressor
ainda se encontre em funcionamento e a válvula de bloqueio se encontre aberta durante o bombeamento, será aspirado
ar para o sistema. A pressão anormal no ciclo do refrigerante poderá resultar na avaria do compressor ou em danos no
sistema.
