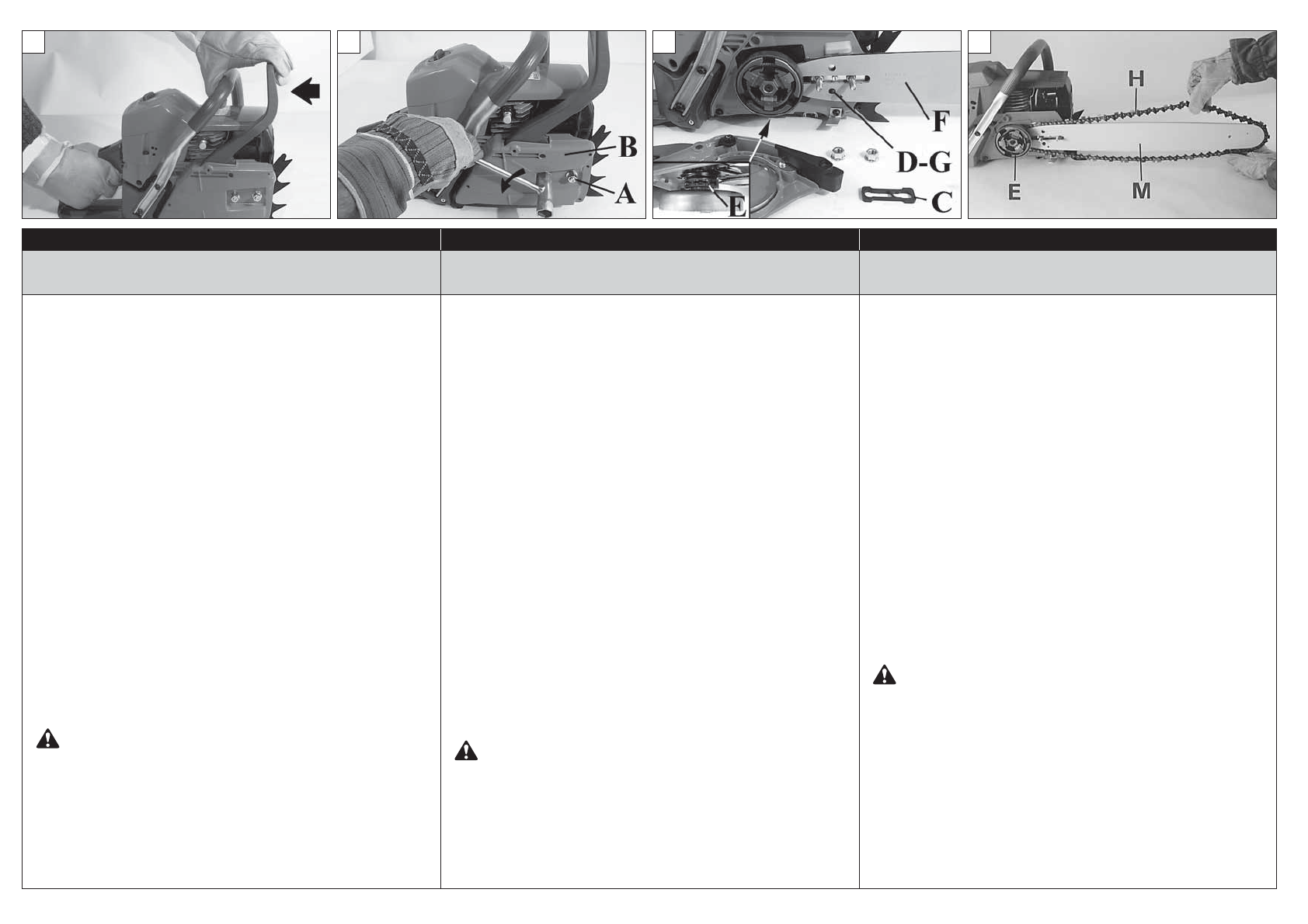

MONTAGEM DA BARRA E CORRENTE

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΛΑΜΑΣ ΚΑΙ ΑΛΥΣΙΔΑΣ

TESTERENİN VE ZİNCİRİN TAKILMASI

-  Puxe a proteção (Fig.1) no sentido da pega anterior para verificar

que o freio da corrente não esteja inserido.

-  Tire as porcas (A) e desmonte o carter cobre-corrente (B, Fig.2).
-  Elimine a espessura de plástico inserida sobre os prisioneiros da

barra (C, Fig.3).

-  Leve toda a lingueta do tensor da corrente (D) em direção ao

pinhão (E) agindo sobre o parafuso tensor da corrente (L, Fig.5).

-  Introduza a barra (F, Fig. 3) sobre os prisioneiros de modo

que a lingueta do tensor de corrente (D) entre no alojamento
apropriado (G).

-  Monte a corrente (H) dentro do anel auto-alinhador do pinhão (E)

e da guia da barra (M) (Fig.4).

  Faça atenção com o sentido de rotação da corrente (Fig.6).
-  Monte o carter cobre-corrente e as relativas porcas sem apertá-

las.

-  Esticar a corrente por meio do parafuso tensor de corrente

(L, Fig.5).

-  Apertar definitivamente as porcas de fixação do carter cobre-

corrente mantendo elevada a ponta da barra (Fig. 7). A corrente
deve ser regulada de modo que fique bem esticada e possa
escorrer facilmente com a força da mão (Fig.8).

-  A corrente está regulada na justa tensão quando for possível

elevar alguns milímetros puxando-a para cima (Fig.8).

ATENÇÃO -  Controle várias vezes a tensão da corrente
durante o uso diário da motoserra.

Utilize sempre luvas de proteção.

−  Τραβηξτε την προστασια (Εικ.1) προς το εμπροσθιο χερουλι, για

να σιγουρευτειτε οτι δεν λειτουργει το φρενο της αλυσιδας.

−  Βγαλτε τα παξιμαδια (Α) και αποσυναρμολογησ τε το καρτερ

(προστατευτικο) της αλυσιδας (Β, Εικ.2).

−  Αφαιρεστε το πλαστικο παχος που ειναι τοποθετημενο στις βιδες

της μπαρας (C, Εικ. 3).

−  Φερτε ολη την σφηνα (D) τασης της αλυσιδας προς την τροχαλια

(Ε) μεσω της βιδας τασης της αλυσιδας (L, Εικ.5).

−  Βαλτε την λαμα (F, Εικ. 3) στις βιδες ετσι ωστε σφηνα τασης της

αλυσιδας (D) να μπει στην οπη (G).

−  Μ ο ν ταρ ε τ ε   τ ην   α λυ σ ι δ α   ( Η )   μ ε σ α   σ το   α υ το κ ε ν τρ ι ζ ο μ ε ν ο

δαχτυλιδι της τροχαλιας (Ε) και στον οδηγο της λαμας (Μ) (Εικ. 4).
Προσεξτε την φορα περιστροφης της αλυσιδας (Εικ. 6).

−  Μον ταρετε το καρτερ (προσ τατευτικο) της αλυσιδας και τα

σχετικα παξιμαδια και σφιξτε τα.

−  Τεν τωσ τε την αλυσιδα μεσω της βιδας τασης της αλυσιδας

(L, Εικ.5).

− Σ φ ι ξ τ ε   τ α   π α ξ ι μ α δ ι α   σ τ α θ ε ρ ο π ο ι η σ η ς   τ ο υ   κ α ρ τ ε ρ

(προστατευτικο) της αλυσιδας, κρατωντας σηκωμενη την ακρη
της λαμας (Εικ.7). Η αλυσιδα θα πρεπει να ρυθμιστει, ετσι ωστε
να ειναι καλα τεντωμενη και να μπορει να ολισθαινει με την
δυναμη του χεριου (Εικ.8).

−  Η αλυσιδα ειναι ρυθμισμενη στην σωστη ταση, εαν ανασηκωνεται

λιγα χιλιοστα οταν την τραβατε πος τα πανω (Εικ.8).

ΠΡΟΣΟΧΗ− Ελεγχετε συχνα την ταση της αλυσιδας, κατα
τ η ν   κ α θ η μ ε ρ ι ν η   λ ε ι τ ο υ ρ γ ι α   τ ο υ   α λ υ σ ο π ρ ι ο ν ο υ .
Χρησιμοποιητε παντα προστατευτικα γαντια.

-  Fre n i   ö n   s a f a   d o ğr u   çe k e re k   z i n c i r   f re n i n i n   d e v re d e   o l u p

olmadığını kontrol edin (Şekil 1).

-  Testere somunlarını (A) ve zincir kapağını (B) çıkarın (Şekil 2).
-  Testere civatalarından (C) plastik pulu çıkarıp atın (Şekil 3).
-  Zincir gerdirme pimini (D) gerdirme vidasıyla (L. Şekil 5) dişli

çarkına (E) doğru çekin.

-  Testereyi (F, Şekil 3) civatalara takın Pimi (D) testeredeki deliğine

(G) oturtun.

-  Zinciri (H) zincir dişli çarkının (E) hızlandırma halkasına ve sonra

da testerenin yivlerine (M) geçirin.

  (Şekil 4) Zincirin doğru yönde dönüp dönmediğini kontrol edin

(Şekil 6).

-  Zincir kapağını takın. Somunları takın ama sıkıştırmayın.
-  Zincir gerdirme vidasıyla (L) zincir gerginliğini ayarlayın (Şekil 5).
-  Testerenin ucunu kaldırarak zincir kapağının somunlarını sıkın

(Şekil 7). Zincir gergin olmalı ama elle rahatça çevrilebilmelidir
(Şekil 8).

-  Zincir birkaç milimetre kadar çekilebildiğinde zincir gerginliği

doğru demektir (Şekil 8).

DİKKAT: Zincir gerginliğini sık sık kontrol edin. Daima
eldiven giyin.
