8

265

665 / 490

2

7

1

1

3

3

5

6

4

EN

The cooker hood is mounted in the wall unit.

Two persons are required for proper installation. A qualified
installer should be commissioned to make the mounting.

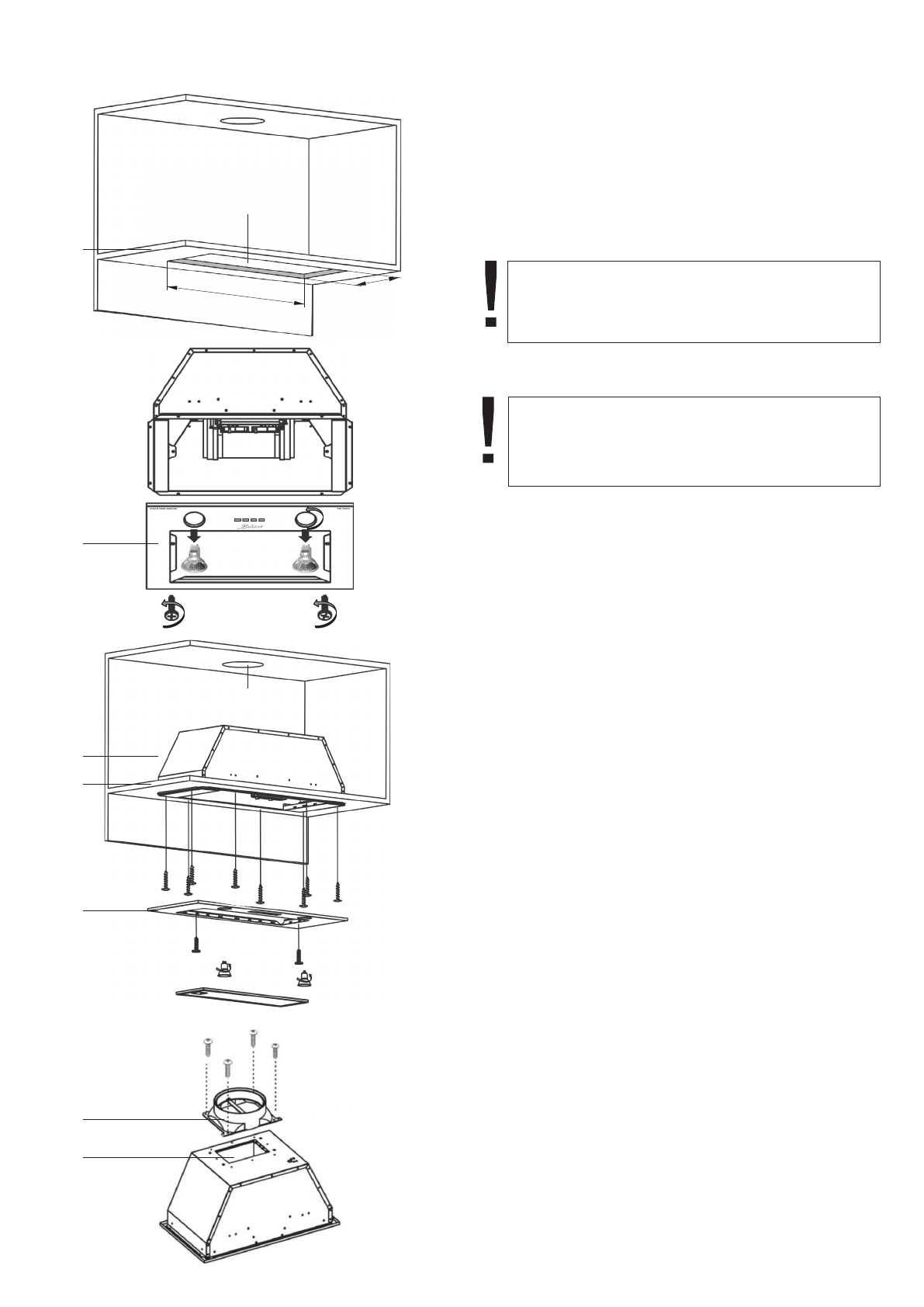

M O U N T I N G   O F   B U I LT - U N D E R   C O O K E R

HOOD

Mounting under a wall unit

  •  Saw out in the wall unit

1

 an aperture

2

 665/ 490 × 265

mm (depending on model).

  •  Detach the control panel

3

 by unscrewing the two screws

(M4 × 10 mm).

  •  Mount  the  V-flap

5

  on  the  exhaust  outlet  of  the  cooker

hood

6

.

   •  For  an  air  extractor  mode  of  the  cooker  hood  make  an

opening

7

  in  the  deck  of  cabinet  according  with  the

drawing.

  •  Mount  the  cooker  hood

4

  on  the  cabinet

1

  by  8  screws

(ST4 × 18 mm) and mount the control panel

3

 on the hood

body by two screws(M4 × 10 mm)

  •  If the cooker hood will be operate in odour absorber mode

it is necessary to install charcoal filter (not supplied).

Attention!

 Installation and electrical connection must

be made by a qualified expert only.

A t t e n t i o n !

  T h e   m a n u f a c t u r e r   d e c l i n e s   a l l

responsibility for damage or injury if all instructions and
normal safety precautions are not respected.
