EN

•  Drill  in  the  wall  unit  the  6  holes

5

  in  predefined

places using a drill of Ø 4 mm.

•  Fasten the cooker hood with a 6 screws, operate

inside of the wall unit.

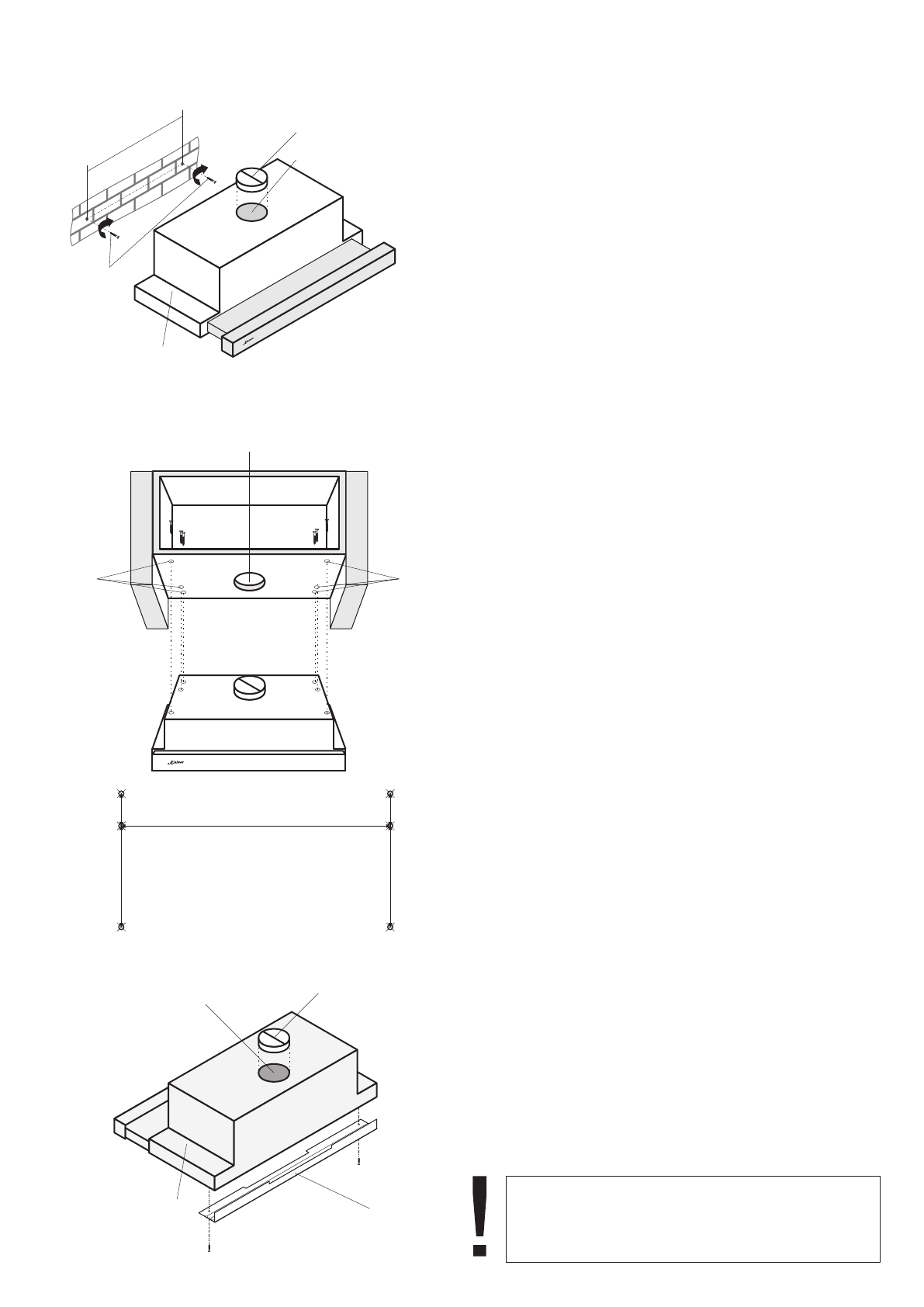

M O U N T I N G   O F   A   C O O K E R   H O O D   W I T H
SLIDER CONTROLS

•  Trace  a  vertical  line  on  the  wall  to  indicate  the

centre of the cooker plate.

•  Drill  the  holes  using  a  drill  of  Ø  8  mm,  drive  the

plugs in and then tight the screws

2

.

Mounting on the wall

•  Hang the cooker hood

1

 on the screws

2

.

•  Mount  the  V-flap

3

  on  the  exhaust  outlet  of  the

cooker hood

4

.

•  Measure a distance between the hood’s bottom

and the holes. Trace a horizontal line on the wall
on the same distance above the bottom line. Mark
the mounting holes on the wall: 496 mm between
the holes or 248 mm between each hole and the
central line.

Mounting under a wall unit

•  Mount  the  V-flap

3

  on  the  exhaust  outlet  of  the

cooker hood

4

.

   •  For  the  air  extractor  mode  of  the  cooker  hood

make an opening

6

 in the bottom of the wall unit in

advance, in accordance with the drawing.

•  Place the hood body

1

 on the wall to get min 650

mm  from  the  cooker  plate  (see  p.  14).  Level  it
horizontally. Use the bottom of the rear side of the
hood as ruler to trace the line.

•

f  the  cooker  hood  will  be  operate  in  odour

I

absorber mode it is necessary to install charcoal
filter.

•  To close possible space between the cooker hood

and the wall, use a plastic spacing bar

7

 on the

rear side of the device.

Before  the  beginning  of  the  operation  it  is
obligatory to remove an adapter inside the cooker
hood.

ATTENTION!
