INSTALLAZIONE

9

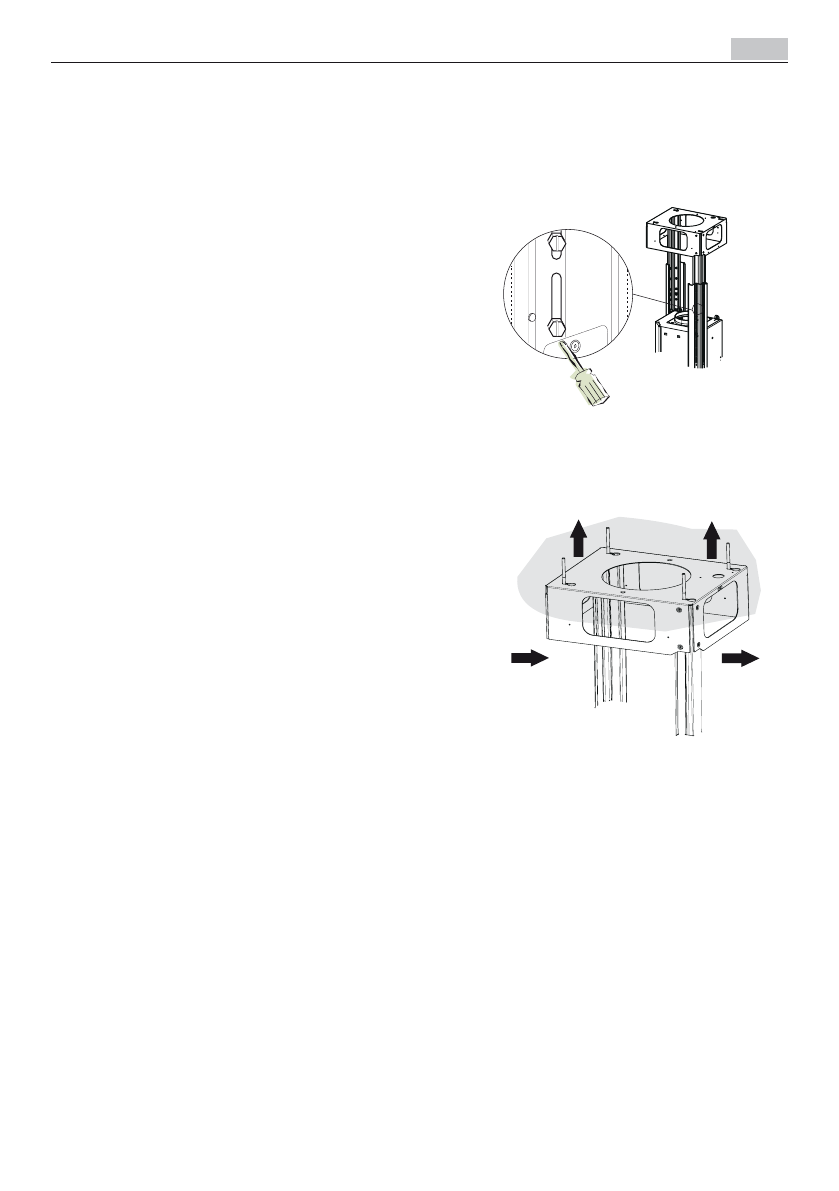

FISSAGGIO TRALICCIO

•  Svitare le due viti che fissano il camino inferiore e

sfilarlo dal traliccio (dalla parte inferiore).

•  Svitare le due viti che fissano il camino superiore e

sfilarlo dal traliccio (dalla parte superiore).

Nel caso in cui si voglia regolare l’altezza del traliccio

procedere  come  segue:

•  Svitare le viti metriche che uniscono le due colon-

ne, poste ai lati del traliccio;

•  Regolare l’altezza desiderata del traliccio e riavvi-

tare le viti precedentemente tolte;

•  Inserire il camino superiore dall’ alto e lasciarlo li-

bero sul traliccio;

•  Sollevare il traliccio, incastrare le asole sulle  viti e

scorrere fino a battuta;

•  Stringere le due viti e avvitare le altre due in dota-

zione;

Prima  di  serrare  definitivamente  le  viti  è  possibile

effettuare  delle  regolazioni  spostando  il  traliccio,

facendo attenzione che le viti non escano dalla sede

dell’asola  di  regolazione.

•  Il fissaggio del Traliccio deve essere sicuro in rela-

zione sia al peso della Cappa sia alle sollecitazioni

causate  da  occasionali  spinte  laterali  all’Appa-

recchio  montato.  A  fissaggio  avvenuto  verificare

quindi che la base sia stabile anche se il Traliccio è

sollecitato a flessione.

•  In tutti i casi in cui il Soffitto non fosse sufficiente-

mente robusto sul punto di sospensione, l’Installa-

tore dovrà provvedere a irrobustirlo con opportune

piastre e contropiastre ancorate a parti struttural-

mente resistenti.

�

�

�

�
