INSTALACJA

56

INSTALACJA

Wiercenie w suficie/szafce i montaż ramy

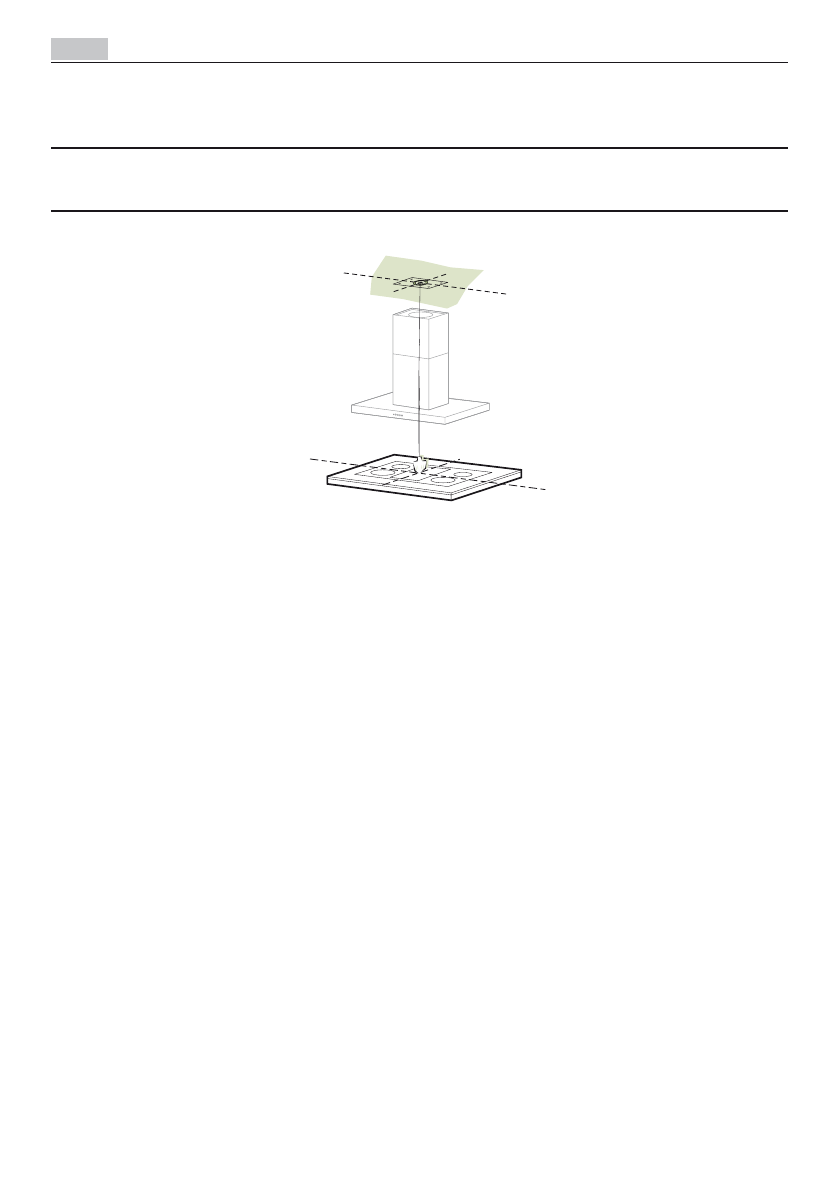

•  Za pomocą pionu odwzorować na suficie/szafce środek płyty kuchennej.

•  Przyłożyć do sufitu/szafki szablon wiercenia

21

 znajdujący się w wyposażeniu, tak by jego środek

pokrywał się z naniesionym środkiem płyty kuchennej i dostosować osie szablonu do osi płyty ku-

chennej.

•  Zaznaczyć otwory szablonu.

•  Wywiercić następujące otwory:

•  Sufit betonowy: w zależności od stosowanych kołków do betonu.

•  Sufit  z  pustaków,  o  grubości  ścianki  20  mm:  ø  10  mm  (włożyć  od  razu  kołki

11

  znajdujące  się  w

wyposażeniu).

•  Sufit z drewnianych belek: w zależności od stosowanych wkrętów do drewna.

•  Szafka drewniana: ø 7 mm.

•  Otwór na kabel elektryczny zasilania: ø 10 mm.

•  Wylot powietrza (wersja z wyciągiem): w zależności od średnicy połączenia rury odpro-wadzającej

na zawnątrz.

•  Wkręcić dwie śruby, krzyżując je i zostawiając 4-5 mm od sufitu:

•  dla betonu, kołki do betonu nie będące w wyposażeniu.

•  dla pustaków, o grubości ścianki około 20 mm, śruby

12h

, w wyposażeniu.

•  dla belek drewnianych, śruby do drewna, nie będące w wyposażeniu.

•  dla drewnianej szafki, śruby

12g

 z podkładkami

22

 i nakrętkami

23

, w wyposażeniu.
