MONTAGE

34

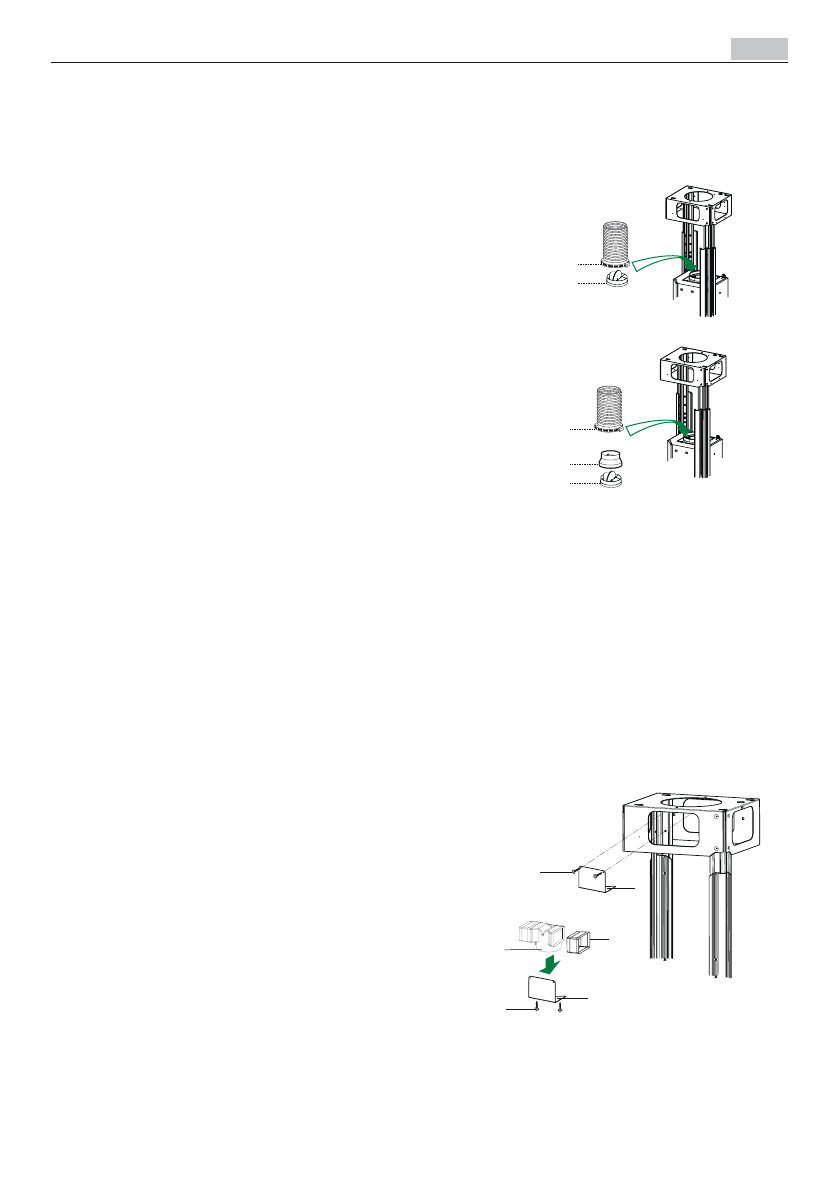

ANSCHLUSS IN ABLUFTVERSION

Bei  Abluftbetrieb  kann  die  Haube  vom  Installateur

wahlweise  mittels  Rohr  oder  Schlauch  (ø150  oder

120mm) an die Außenrohrleitung angeschlossen wer-

den.

Anschlussrohres ø 150

•  Den Flansch mit Ruckstauklappe

10

 anbringen.

•  Das Rohr mit geeigneten Rohrschellen fixieren. Das

hierzu  erforderliche  Material  wird  nicht  mitgelie-

fert.

Anschlussrohres ø 120

•  Bei  Verwendung  eines  Anschlussrohres  ø  120  den

Reduzierflansch

9

  am  Flansch  mit  Ruckstauklappe

10

 anbringen.

•  Das Rohr mit geeigneten Rohrschellen fixieren. Das

hierzu  erforderliche  Material  wird  nicht  mitgelie-

fert.

•  Eventuell vorhandene Aktivkohlefilter entnehmen.

ANSCHLUSS IN UMLUFTVERSION

•  Die  Anschlussverlängerungen  14.1  seitlich  am  An-

schluss 15 einsetzen.

•  Den Anschluss 15 am Haltewinkel 7.3 einsetzen und

mit den Schrauben fixieren.

•  Den Haltewinkel 7.3 mit den Schrauben an der Ober-

seite befestigen.

•  Sicherstellen,  dass  sich  der  Austritt  der  Anschluss-

verlängerungen  14.1  sowohl  waagrecht  als  auch

senkrecht  auf  Höhe  der  Öffnungen  des  Kamins  be-

findet.

•  Den Anschluss 15 mittels eines starren oder flexib-

len  Rohrs  mit  ø150  mm,  das  vom  Installateur  aus-

gewählt  wird,  an  den  Austritt  des  Haubenkörpers

anschließen.

•  Sicherstellen, dass der Aktivkohlefilter zur Geruchs-

bindung vorhanden ist.

�����

��

��

�

��

�����

��

���

���

���

���

��

����
