INSTALLATION

23

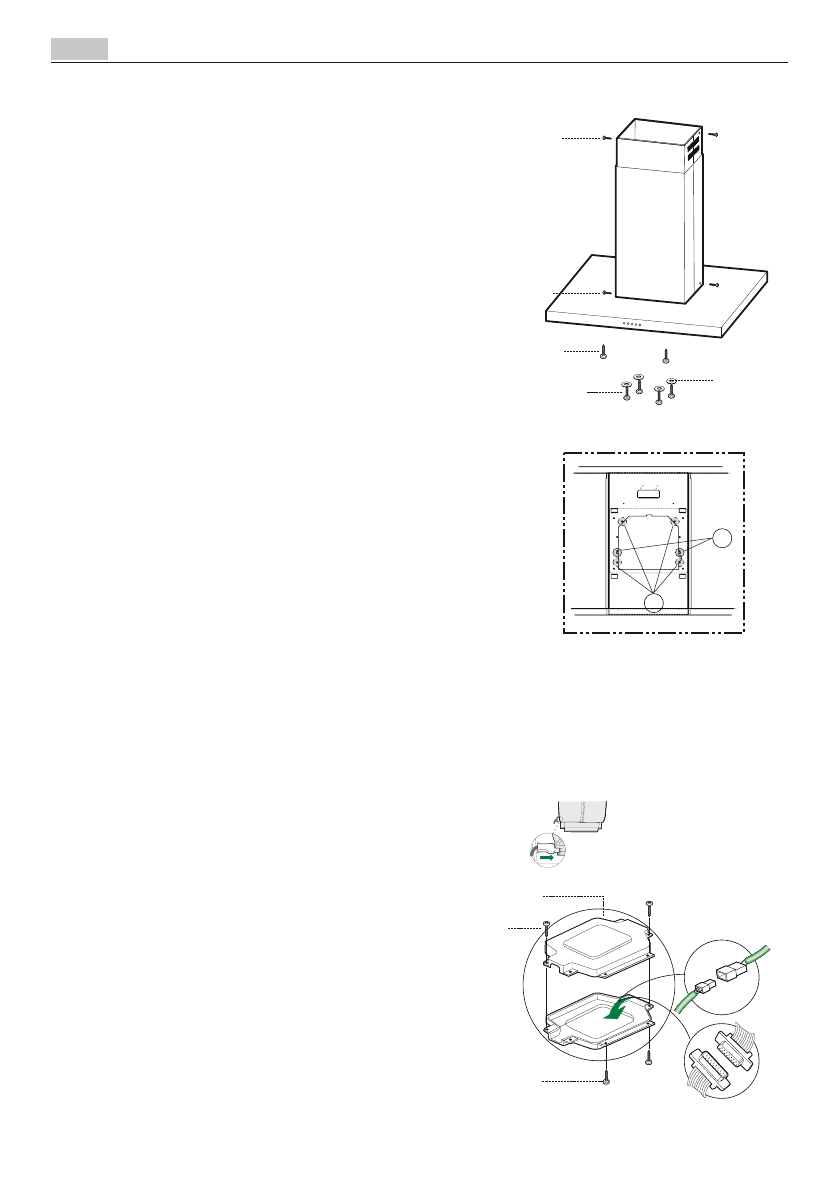

FLUE ASSEMBLY - MOUNTING THE HOOD BODY

•  Position  the  upper  chimney  section  and  fix  the

upper  part  to  the  frame  using  the  2  screws

12c

(2,9 x 6,5) provided.

•  Similarly, position the lower chimney section   and

fix the lower part to the frame using the 2 screws

12c

 (2,9 x 6,5) provided.

Before fixing the hood body to the frame:

•  Screw  the  2  screws

12f

  half  way  into  the  holes

provided in the sides of the bottom of the frame.

•  Remove the grease filters from the hood canopy.

•  Remove any activated charcoal filters.

•  Lift the hood canopy and engage the screws

12f

in the slots (

A

) as far as they will go.

•  Working  from  below,  fix  the  hood  canopy  to  the

frame (

B

), using the 4 screws

12q

 and 4 washers

22

 provided, then tighten all the screws securely.

ELECTRICAL CONNECTION

•  Connect  the  hood  to  the  mains  through  a  two-

pole  switch  ha-ving  a  contact  gap  of  at  least  3

mm.

•  Remove the grease filters (see paragraph Mainte-

nance) being sure that the connector of the feed-

ing cable is correctly inserted in the socket placed

on the side of the fan.

•  Connect the control connector

Cmd

.

•  Connect the lights connector

Lux

.

•  Place  the  connectors  in  the  junction  box

24

  and

close  it  using  the  2  screws

12e

  (2,9  x  9,5)  pro-

vided.

•  Fix the junction box to the hood body using the 2

screws

12c

 (2,9 x 6,5) provided.

•  For the recirculation version, fit the activated car-

bon odour fil-ter.

•  Replace the grease filters.

�

�

��

���

���

���

���

��

���

���

���

���
