Встановлення

68

ВСТАНОВЛЕННЯ

Свердління стелі/полиці та кріплення каркасу

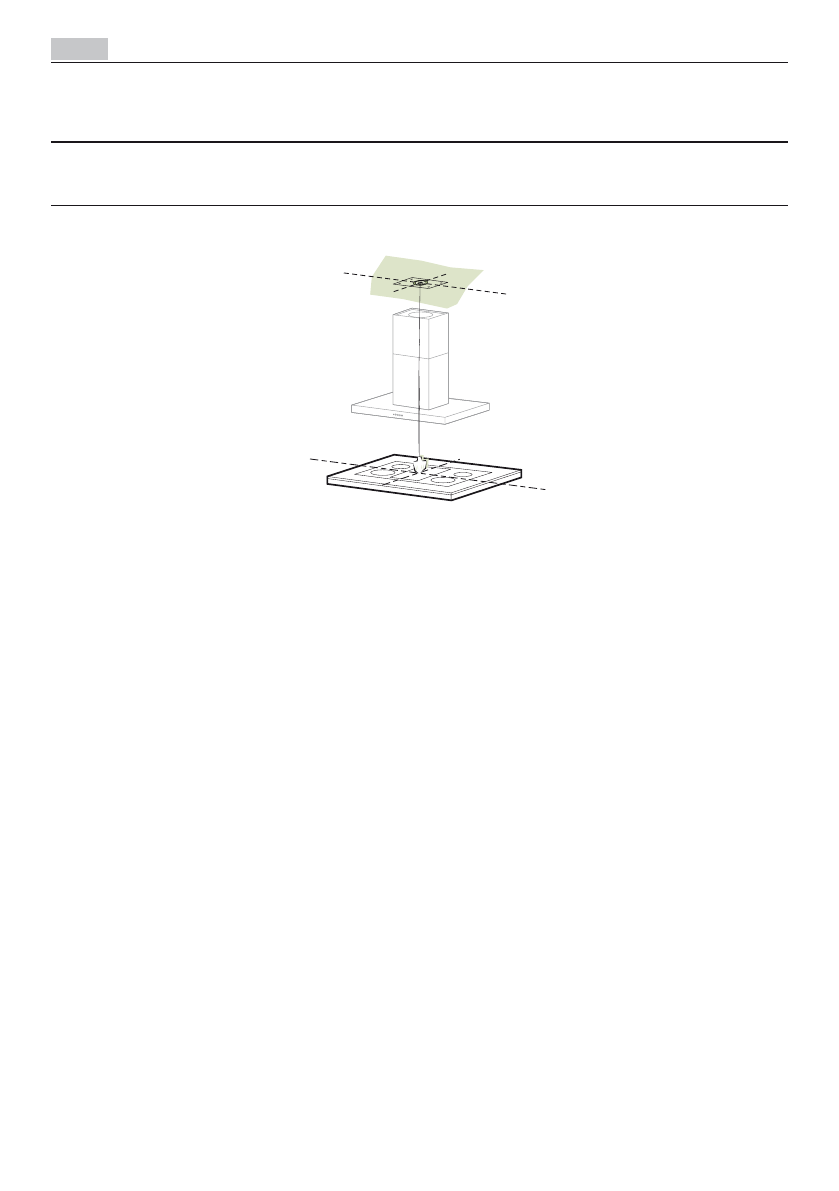

•  Використовуючи висок, відзначте положення центру конфорки на стелі/опорній полиці.

•  Розмістіть  шаблон  для  свердління

21

,  що  входить  до  комплекту,  на  стелі/опорній  полиці,

слідкуючи за правильним розташуванням шаблону, так щоб його осі співпадали за напрямом

з осями конфорки.

•  Зробіть позначки у центрах отворів на шаблоні.

•  Просвердліть отвори у позначених місцях:

•  у бетонних стелях просведліть отвори для дюбелів, що відповідають розмірові гвинтів;

•  у стелях з пустотілої цегли з товщиною стінки 20 мм: просведліть отвори ø 10 мм (зразу вставте

дюбелі 11, що входять до комплекту);

•    у  стелях  з  дерев'яних  балок  просведліть  отвори,  відповідно  до  гвинтів  для  дерева,  що

використовуються;

•  у дерев`яній полиці просвердліть отвори ø 7 мм;

•  для підведення кабеля живлення просвердліть отвір ø 10 мм;

•    для  вихідного  отвору  повітря  (канальна  модель)  просвердліть  отвір,  відповідно  до  діаметра

з'єднання зовнішнього витяжного каналу.

•  Вставте два гвинти вказаного типу, вкрутивши їх так, щоб лишилося 4–5 мм до стелі:

•  для бетонних стель використовуйте дюбелі, що відповідають розмірові гвинтів (не входять до

комплекту);

•  для стель з пустотілої цегли з товщиною стінки 20 мм — гвинти

12h

 (входять до комплекту);

•  для стель з дерев'яних балок використовуйте 4 гвинти для дерева (не входять до комплекту).

•  для дерев'яної полиці використовуйте 4 гвинти

12g

 з шайбами

22

 та гайками

23

 (входять до

комплекту).
