MONTAGE

32

MONTAGE

Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts

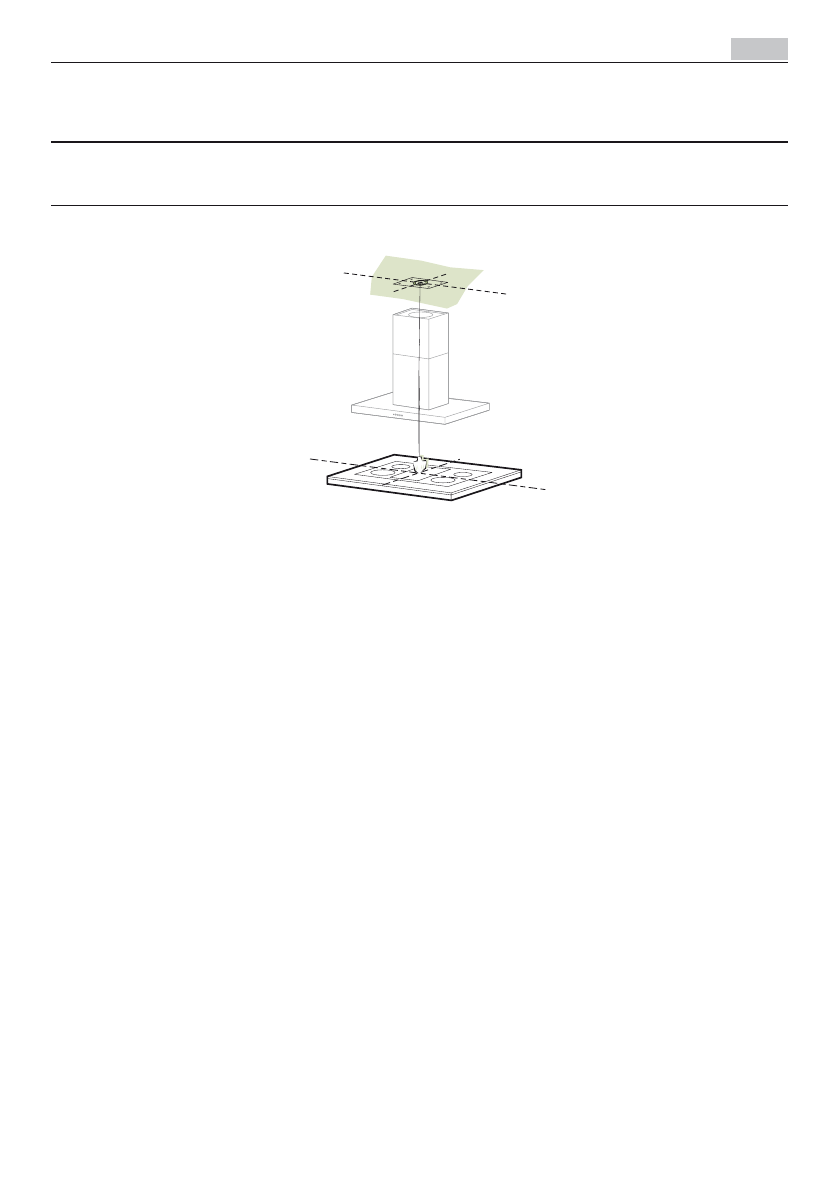

•  Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und

kennzeichnen.

•  Die mitgelieferte Bohrschablone

21

 so auf die Decke/Trägerplatte legen, dass die Schablo-nen-

mitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die

Seiten der Kochmulde ausrichten.

•  Die Mitte der Schablonenbohrungen kennzeichnen.

•  Die gekennzeichneten Punkte bohren:

•  Massivbeton-Decke: je nach verwendeten Beton-Dübeln.

•  Decke aus Hohlkammer-Ziegeln mit 20 mm Wandungsstärke: ø 10 mm (sofort die mitge-liefer-

ten Dübel

11

 einfügen).

•  Holzbalkendecke: je nach verwendeten Holzschrauben.

•  Holz-Trägerplatte: ø 7 mm.

•  Durchgang für das Speisekabel: ø 10 mm.

•  Luftaustritt (Abluftversion): je nach Durchmesser des Anschlussrohres für die Luftablei-tung.

•  Zwei sich gegenüberliegende Schrauben festziehen und 4-5 mm Freiraum zur Decke belassen:

•  bei Massiv-Betondecken mit speziellen Betondübeln, die nicht mitgeliefert werden;

•  für  Hohlkammer-Ziegeln  mit  ca.  20  mm  Wandungsstärke  die  mitgelieferten  Schrauben

12h

verwenden;

•  bei Holzbalken-Decken mit 4 Holzschrauben, die nicht mitgeliefert werden;

•  bei Holz-Trägerplatten mit 4 Schrauben

12g

, Unterlegscheiben

22

 und Schraubenmuttern

23

,

die im Lieferumfang enthalten sind.
