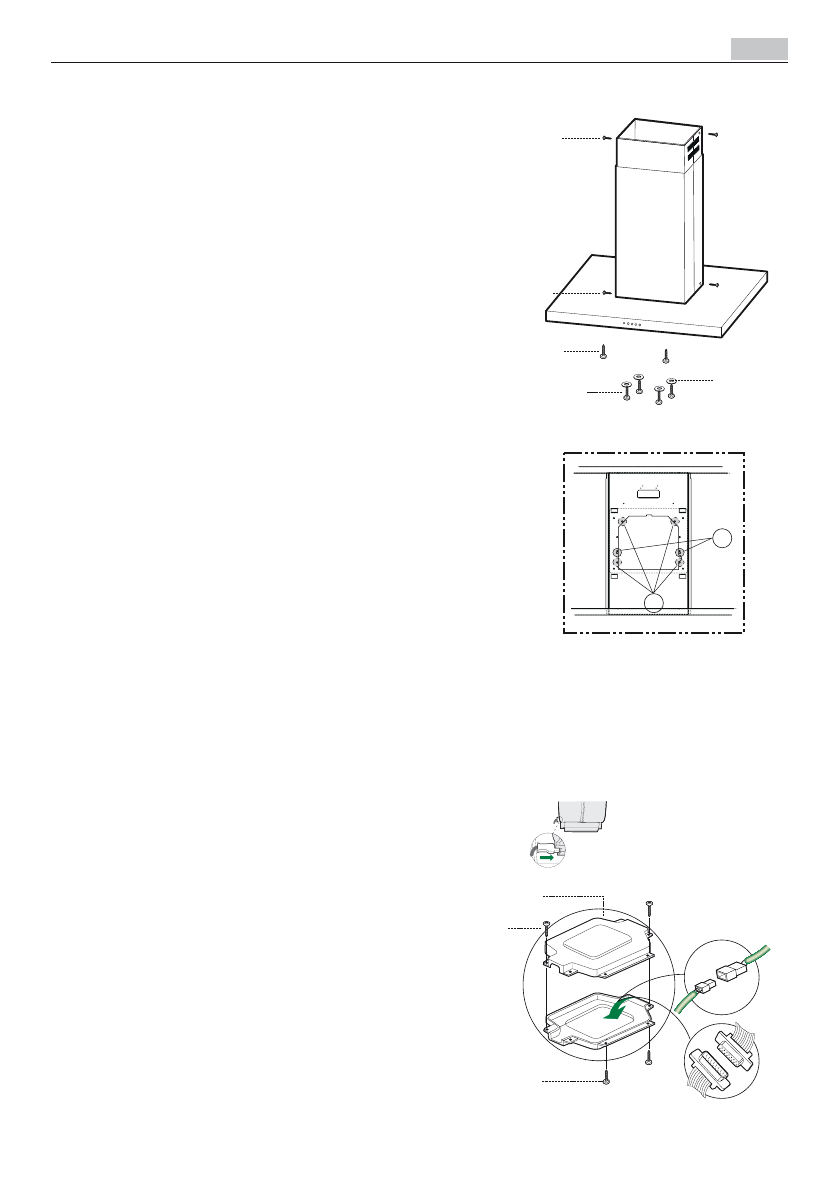

УСТАНОВКА
47
УСТАНОВКА ДЫМОХОДА И КРЕПЛЕНИЕ КОРПУСА
ВЫТЯЖКИ
• Установить верхний дымоход и закрепить его в верх-
ней части к решетке входящими в комплект 2 винтами
12c
(2,9 x 6,5).
• Аналогично установить нижний дымоход и закрепить
его в нижней части к решетке входящими в комплект 2
винта-ми
12c
(2,9 x 6,5).
Прежде чем закрепить корпус вытяжки на каркасе:
• вкрутить наполовину 2 винта
12f
в нижней части
каркаса с боковой стороны, учитывая положение 2
предусмотрен-ных отверстий;
• снять жировые фильтры с корпуса вытяжки;
• снять угольные фильтры, предотвращающие появле-
ние запахов (если таковые предусмотрены).
• Поднять корпус вытяжки и вставить винты
12f
в щеле-
вые отверстия (поз.
A
) до упора.
• Закрепить снизу корпус вытяжки на подготовленном
кар-касе (поз.
В
), пользуясь 4 винтами
12q
и 4 шайба-
ми
22
, прилагаемыми в комплекте, и затянуть оконча-
тельно все винты.
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
• Подключить вытяжку к электрической сети, установив
в линии двухполюсный выключатель с разведением
контактов не менее 3 мм.
• Снять противожировые фильтры (смотри раздел
“Уход”) и проверить правильность положения разъема
питающего кабеля в розетке вытяжки
• Подключить разъем устройств управления
Cmd
.
• Подключить разъем освещения
Lux
.
• Разместить оба разъема в защитной коробке
24
и за-
крыть ее 2 входящими в комплект винтами
12e
(2,9 x
9,5).
• Закрепить защитную коробку к корпусу вытяжки 2 вхо-
дящими в комплект винтами
12c
(2,9 x 6,5).
• В фильтрующей модификации вытяжки установить
фильтр против запахов на активном угле.
• Поставить на место противожировые фильтры.
�
�
��
���
���
���
���
��
���
���
���
���
