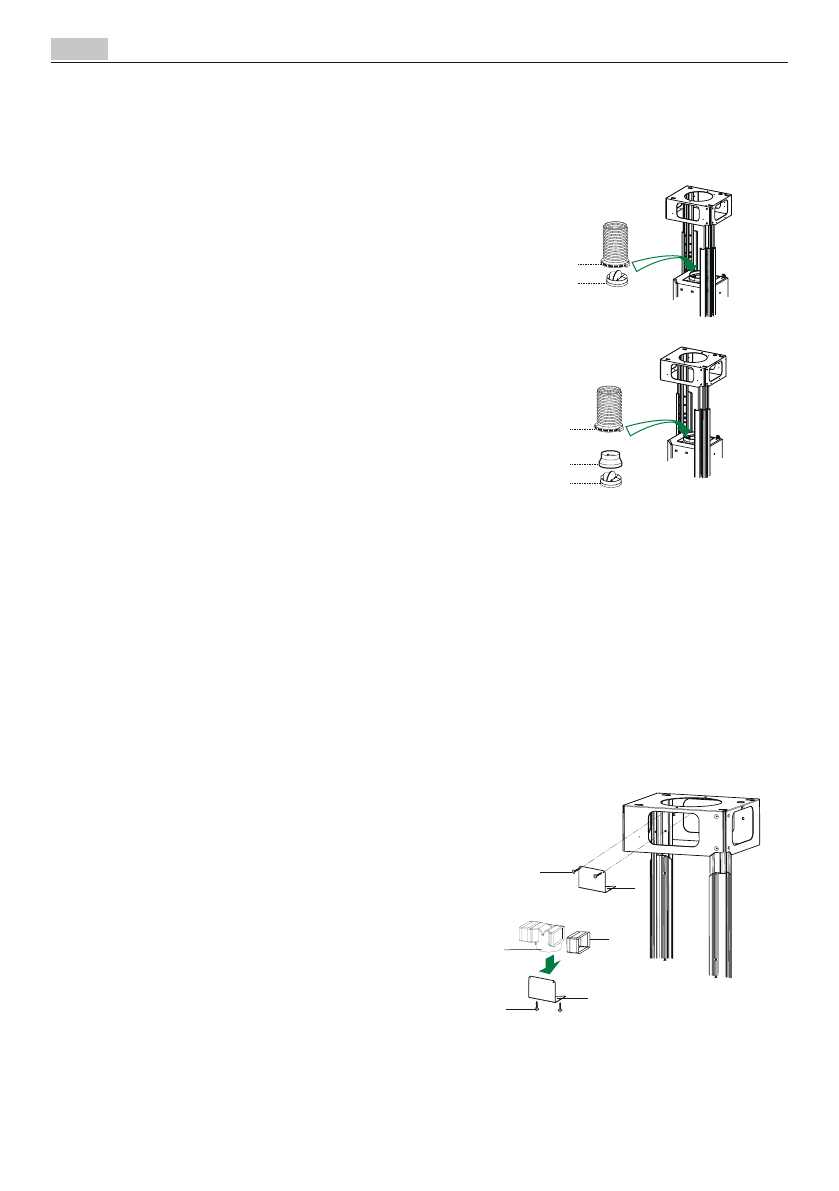

УСТАНОВКА
46
ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ
Для установки всасывающей вытяжки соединить ее с
выпу-скной трубой жесткой или гибкой трубкой ø 150 или
120 мм, тип которой может выбрать монтажник.
Соединение трубки ø 150
• В выпускное отверстие корпуса вытяжки вставить фла-
нец ø 150 мм
10
.
• Закрепить трубку соответствующими трубными зажи-
мами. Необходимый крепежный материал не входит в
комплект.
Соединение трубки ø 120
• Для соединения с трубкой ø 120 мм вставить переход-
ный фланец
9
в ранее установленный фланец ø 150 мм
10
.
• Закрепить трубку соответствующими трубными зажи-
мами. Необходимый крепежный материал не входит в
комплект.
• В обоих случаях вынуть, если имеются, угольные филь-
тры.
ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ
• Вставьте сбоку удлинители штуцера
14.1
в штуцер
15
.
• Вставьте штуцер
15
в опорную скобу
7.3
и закрепите
его винтами.
• Прикрепите опорную скобу
7.3
винтами к верхней сто-
роне.
• Проверьте, чтобы выходы удлинителей штуцера
14.1
совпали с отверстиями дымохода как по горизонтали,
так и по вертикали.
• Соедините штуцер
15
с выпускным отверстием в кор-
пусе вытяжки жесткой или гибкой трубкой ø 150 мм по
усмотрению монтажника.
• Проверьте наличие фильтров против запахов на ак-
тивированном угле.
�����
��
��
�
��
�����
��
���
���
���
���
��
����
