INSTALLAZIONE

11

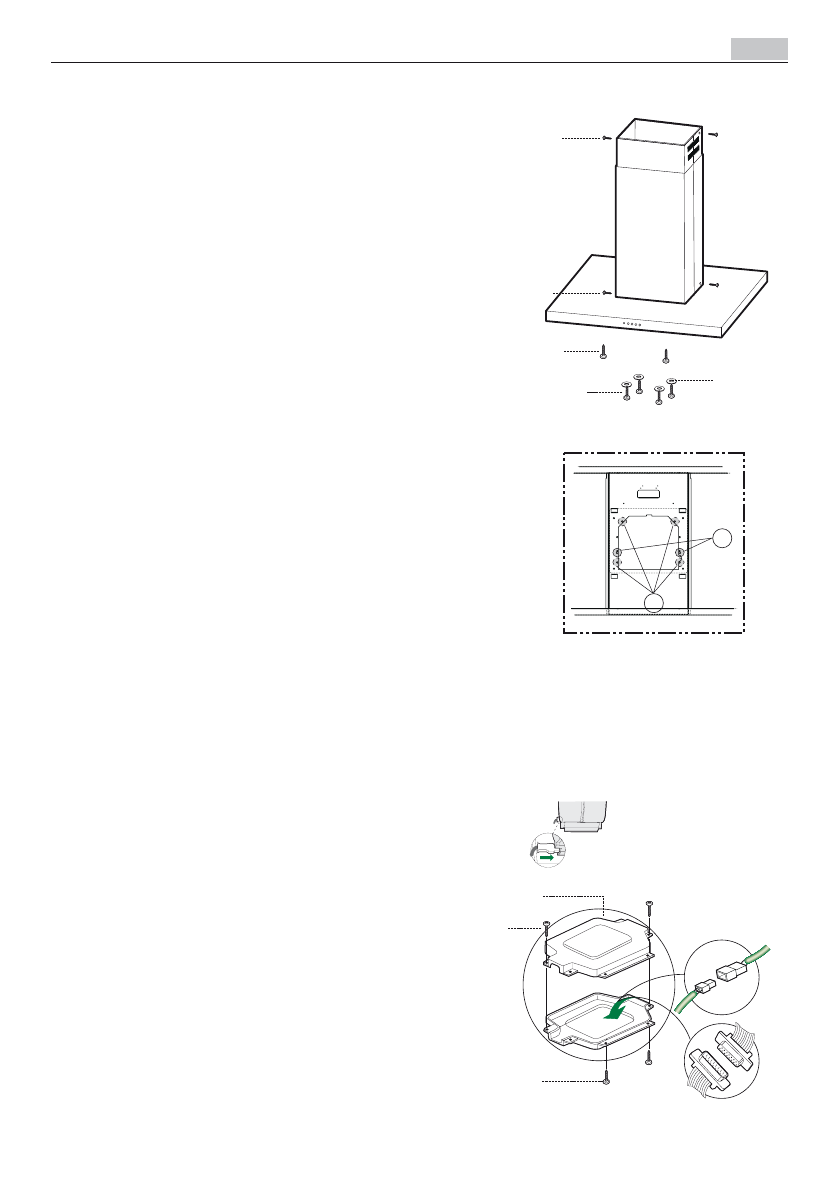

MONTAGGIO CAMINO E FISSAGGIO CORPO CAPPA

•  Posizionare  il  Camino  superiore  e  fissare  nella  parte

superiore al Traliccio con 2 Viti

12c

 (2,9 x 6,5) in do-

tazione.

•  Analogamente  posizionare  il  Camino  inferiore  e  fis-

sare  nella  parte  inferiore  al  Traliccio  con  2  Viti

12c

(2,9 x 6,5) in dotazione.

Prima  di  fissare  il  Corpo  Cappa  al  Traliccio:

•  Avvitare  per  metà  le  2  Viti

12f

  sulla  parte  inferiore

del  traliccio  in  posizione  laterale  in  corrispondenza

dei 2 fori predisposti.

•  Togliere i Filtri antigrasso dal Corpo Cappa;

•  Togliere eventuali Filtri Antiodore al Carbone attivo.

•  Sollevare il Corpo Cappa e incastrare le Viti

12f

 sulle

asole (rif.

A

) fino a battuta.

•  Fissare da sotto con 4 Viti

12q

 e 4 Rondelle

22

 in do-

tazione il Corpo Cappa al Traliccio predisposto (rif.

B

)

e serrare definitivamente tutte le Viti.

CONNESSIONE ELETTRICA

•  Collegare  la  Cappa  all’Alimentazione  di  Rete  inter-

ponendo  un  Interruttore  bipolare  con  apertura  dei

contatti di almeno 3 mm.

•  Rimuovere i Filtri antigrasso (vedi par. “Manutenzio-

ne”)  e  assicurarsi  che  il  connettore  del  Cavo  di  ali-

mentazione  sia  correttamente  inserito  nella  presa

dell’Aspiratore

•  Collegare il Connettore dei Comandi

Cmd

.

•  Collegare il Connettore dei Faretti

Lux

.

•  Riporre  entrambi  i  Connettori  nella  Scatola  di  pro-

tezione

24

  chiudendola  con  2  Viti

12e

(2,9  x  9,5)  in

dotazione.

•  Fissare la Scatola di protezione al Corpo Cappa con 2

Viti

12c

 (2,9 x 6,5) in dotazione.

•  Per la Versione Filtrante montare il Filtro Antiodore al

Carbone attivo.

•  Rimontare i Filtri Antigrasso.

�

�

��

���

���

���

���

��

���

���

���

���
