INSTALLAZIONE

10

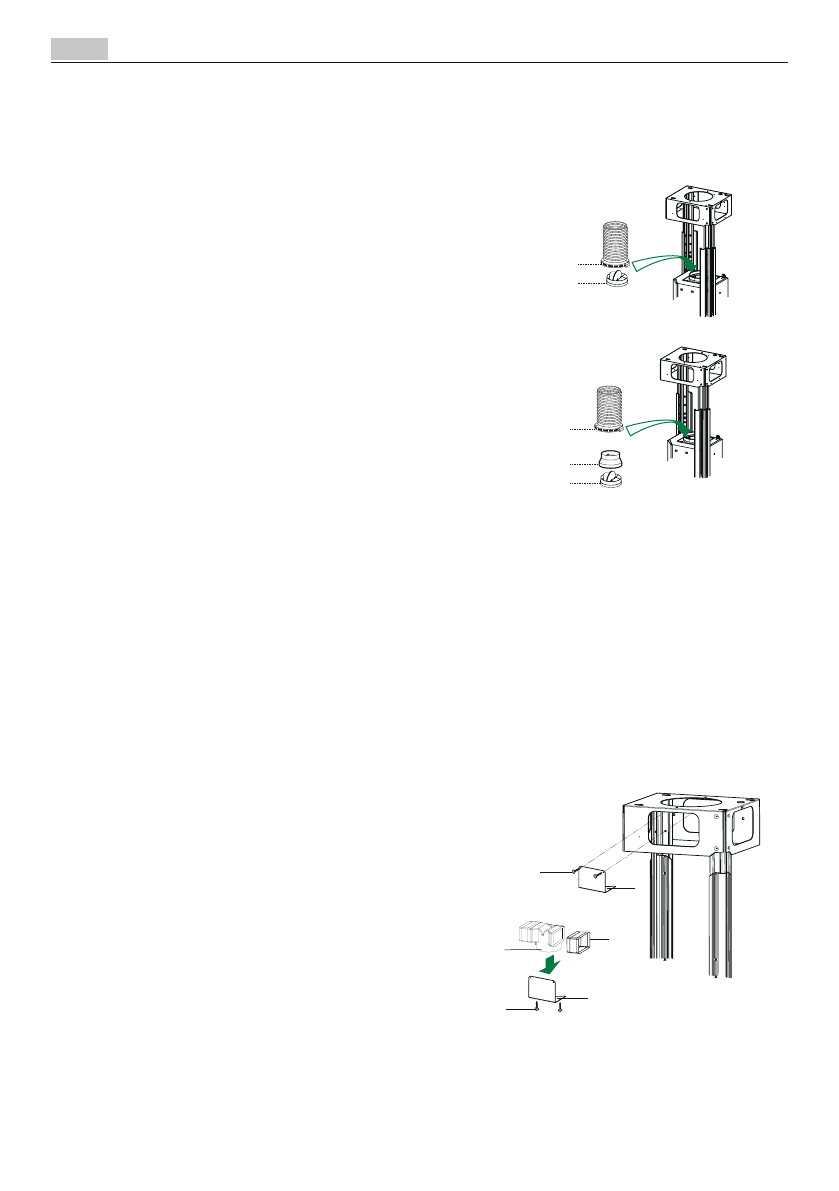

CONNESSIONI IN VERSIONE ASPIRANTE

Per  installazione  in  Versione  Aspirante  collegare  la

Cappa  alla  tubazione  di  uscita  per  mezzo  di  un  tubo

rigido  o  flessibile  di  ø150  o  120  mm,  la  cui  scelta  è

lasciata  all‘installatore.

Collegamento tubo ø 150

•  Inserire  la  Flangia  ø  150

10

  sull’Uscita  del  Corpo

Cappa.

•  Fissare  il  tubo  con  adeguate  fascette  stringitubo.  Il

materiale occorrente non è in dotazione.

Collegamento tubo ø 120

•  Per  collegamento  con  tubo  ø120  mm,  inserire  la

Flangia di riduzione

9

 sulla flangia ø 150

10

 prece-

dentemente installata.

•  Fissare  il  tubo  con  adeguate  fascette  stringitubo.  Il

materiale occorrente non è in dotazione.

•  In ambedue i casi, togliere eventuali Filtri Antiodore

al Carbone attivo.

CONNESSIONI IN VERSIONE FILTRANTE

•  Inserire lateralmente le Prolunghe Raccordo 14.1 sul

Raccordo 15.

•  Inserire  il  Raccordo  15  nella  Staffa  di  Sostegno  7.3

fissandolo con le Viti.

•  Fissare  la  Staffa  di  Sostegno  7.3  fissandola  con  le

Viti alla parte superiore.

•  Assicurarsi  che  l’uscita  delle  Prolunghe  Raccordo

14.1  risulti  in  corrispondenza  delle  bocchette  del

Camino sia in orizzontale che in verticale.

•  Collegare  il  Raccordo  15  all’Uscita  del  Corpo  Cap-

pa per mezzo di un tubo rigido o flessibile di  ø150

mm, la cui scelta è lasciata all'installatore.

•  Assicurarsi della presenza del Filtro Antiodore al Car-

bone attivo.

�����

��

��

�

��

�����

��

���

���

���

���

��

����
