INSTALLATION

20

INSTALLATION

Drilling the Ceiling/shelf and fixing the frame

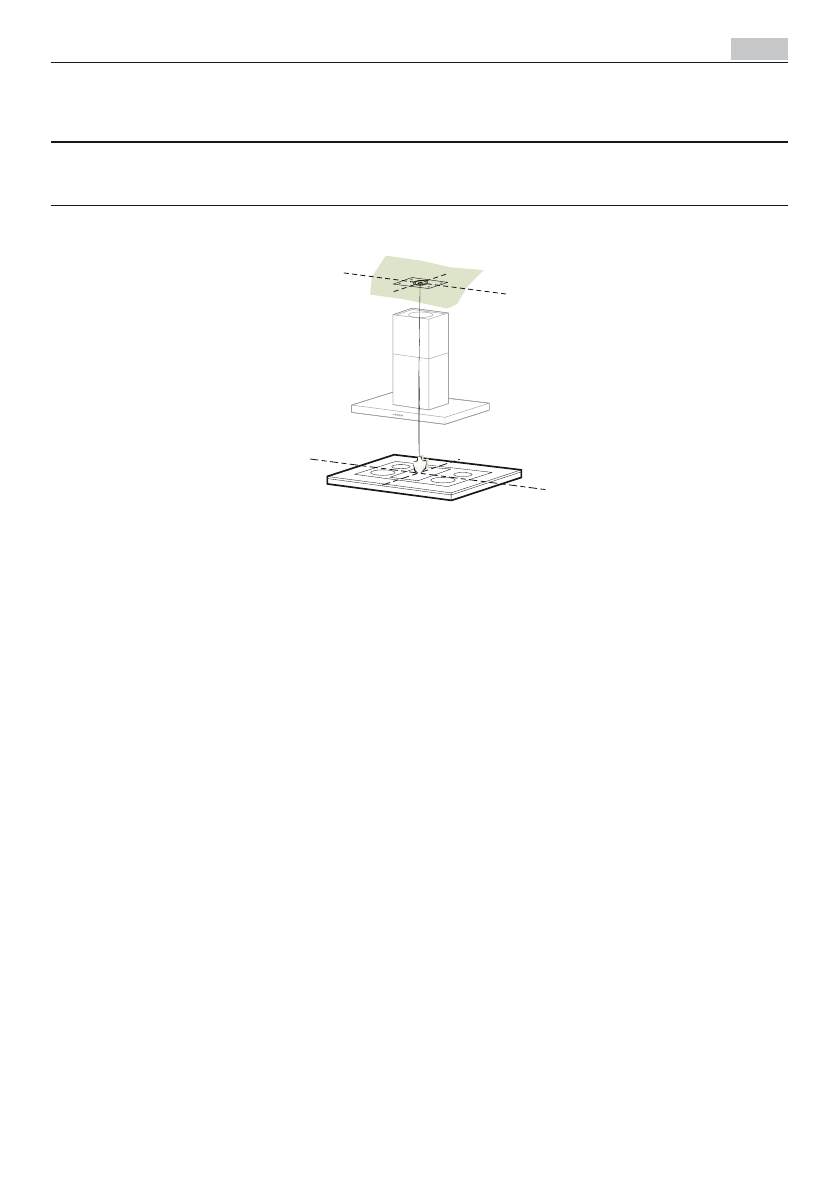

•  Use a plumb line to mark the centre of the hob on the ceiling/support shelf.

•  Place the drilling template

21

 provided on the ceiling/support shelf, making sure that the tem-

plate is in the correct position by lining up the axes of the template with those of the hob.

•  Mark the centres of the holes in the template.

•  Drill the holes at the points marked:

•  For concrete ceilings, drill for plugs appropriate to the screw size.

•  For  hollow  brick  ceilings  with  wall  thickness  of  20  mm:  drill  ø  10  mm(immediately  insert  the

Dowels

11

 supplied).

•  For wooden beam ceilings, drill according to the wood screws used.

•  For wooden shelf, drill ø 7 mm.

•  For the power supply cable feed, drill ø 10 mm.

•  For the air outlet (Ducted Version), drill according to the diameter of the external air exhaust

duct connection.

•  Insert two screws of the following type, crossing them and leaving 4-5 mm from the ceiling:

•  For concrete ceilings, use the appropriate plugs for the screw size (not provided).

•  for  Cavity  ceiling  with  inner  space,  with  wall  thickness  of  approx.  20  mm,  Screws

12h

,  sup-

plied.

•  For wooden beam ceilings, use 4 wood screws (not provided).

•  For wooden shelf, use 4 screws

12g

 with washers

22

 and nuts

23

, provided.
