INSTALLAZIONE

8

INSTALLAZIONE

Foratura Soffitto/Mensola e Fissaggio Traliccio

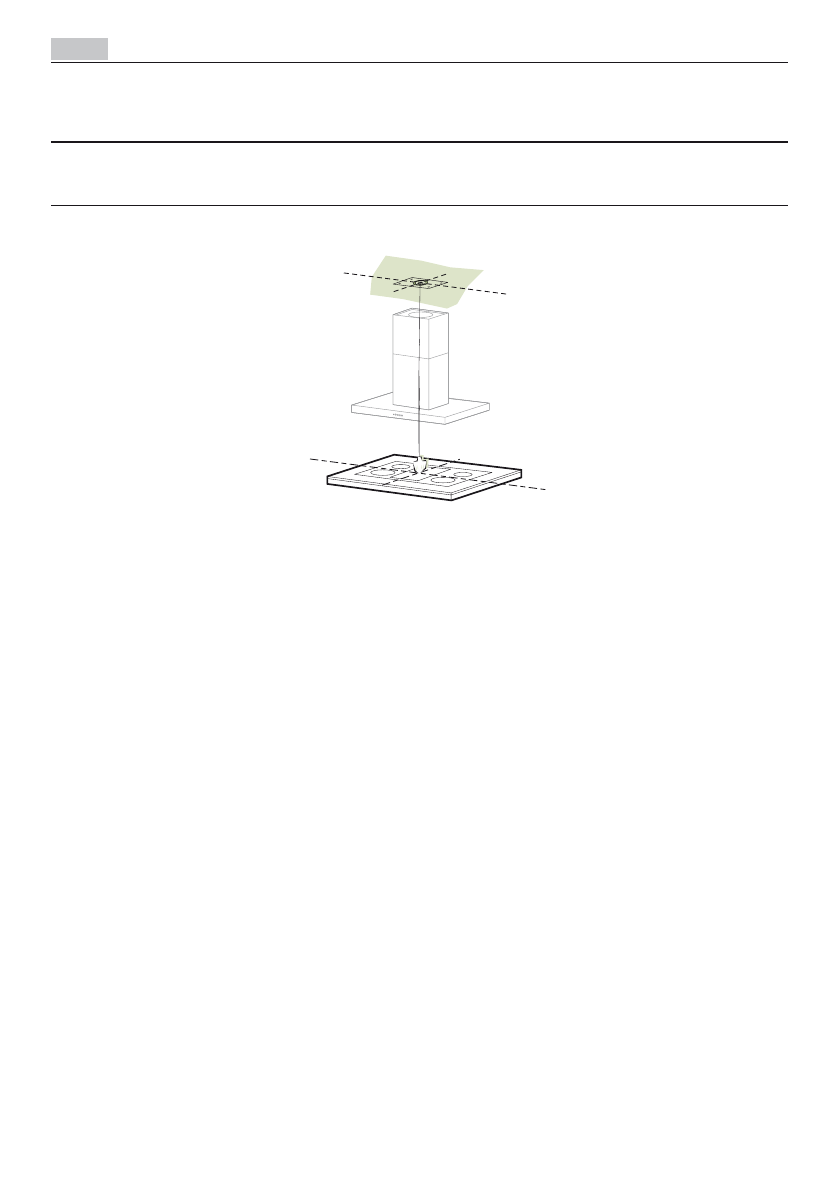

•  Con l’ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di

Cottura.

•  Appoggiare al Soffitto/Mensola la Dima di Foratura

21

 in dotazione, facendo coincidere il suo

centro al centro proiettato e allineando gli assi della Dima agli assi del Piano di Cottura.

•  Segnare i centri dei Fori della Dima.

•  Forare i punti seguenti:

•  Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.

•  Soffitto in Laterizio a camera d’aria, con spessore resistente di 20 mm: ø 10 mm (inserire subito

i Tasselli

11

 in dotazione).

•  Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.

•  Mensola in Legno: ø 7 mm.

•  Passaggio del Cavo elettrico di Alimentazione: ø 10 mm.

•  Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacua-

zione Esterna.

•  Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:

•  per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.

•  per Laterizio a camera d’aria, con spessore resistente di 20 mm circa, Viti

12h

, in dotazione.

•  per Travatura di legno, Viti per legno, non in dotazione.

•  per Mensola in Legno, viti

12g

 con Rondelle

22

 e Dadi

23

, in dotazione.
