INSTALACJA

59

�

�

��

���

���

���

���

��

���

���

���

���

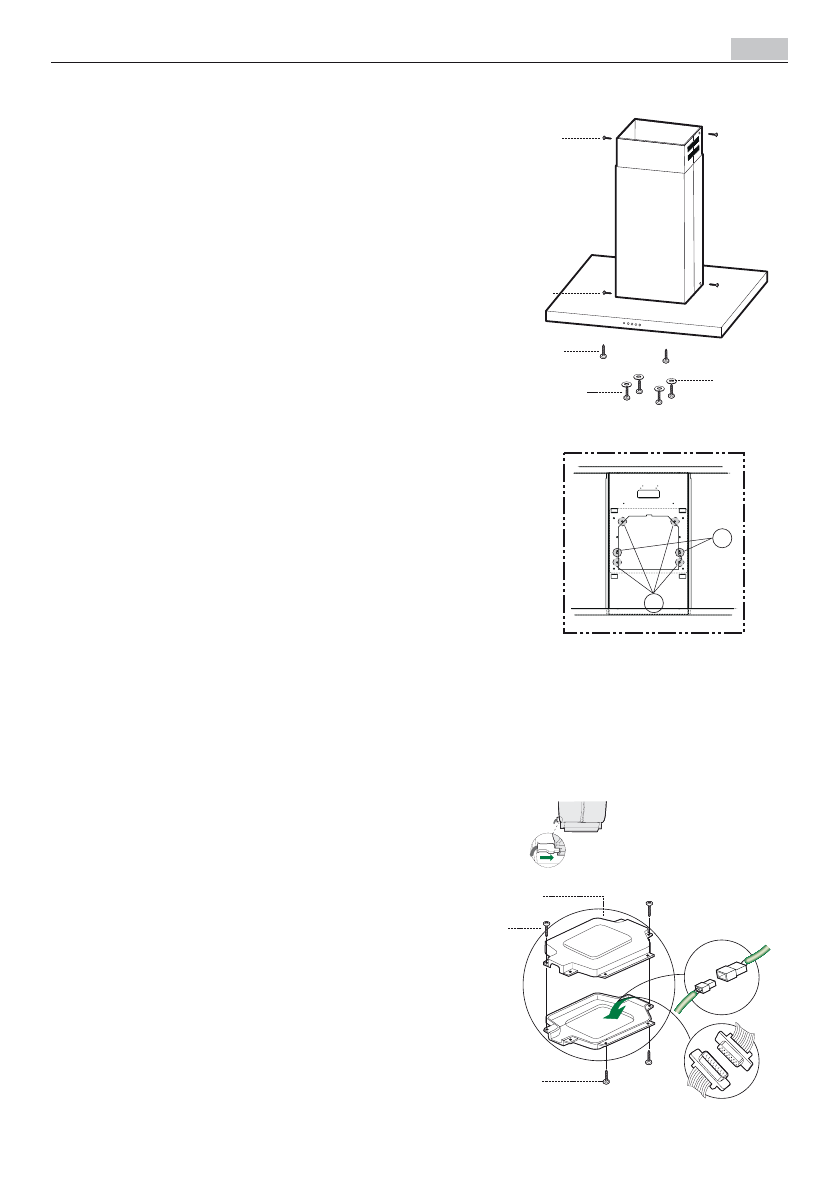

MONTAŻ OSŁONY KOMINA I KORPUSU OKAPU

•  Założyć  górną  część  osłony  przewodu  kominowego  i

zamontować do ramy przy użyciu dwóch wkrętów

12c

(2,9 x 6,5, w zestawie).

•  Analogicznie, założyć dolną część osłony przewodu ko-

minowego  i  zamontować  do  ramy  przy  użyciu  dwóch

wkrętów

12c

 (2,9 x 6,5, w zestawie).

Przed zamocowaniem korpusu okapu do ramy:

•  Wkręcić do połowy 2 śruby

12f

 w dolnej części ramy, w

pozycji  poprzecznej  w  stosunku  do  2  przygotowanych

otworów.

•  Wyjąć filtry przeciw-tłuszczowe z korpusu okapu;

•  Wyjąć ewentualne węglowe filtry antyzapachowe.

•  Podnieść korpus okapu i włożyć śruby

12f

 do otworów

(odn.

A

) aż do mocowania.

•  Zamocować przygotowaną ramę od spodu przy pomo-

cy  znajdujących  się  na  wyposażeniu  korpusu  okapu  4

śrub

12q

 oraz 4 podkładek

22

 (odn.

B

) następnie osta-

tecznie dokręcić wszystkie śruby.

PODŁĄCZENIE ELEKTRYCZNE

•  Podłączyć okap do sieci przy pomocy wtyczki dwubie-

gunowej  z  bolcem  ochronnym  o  odstępie  wtyków  nie

mniejszym niż 3 mm.

•  Zdemontować  filtry  tłuszczu  (zobacz  rozdział  KON-

SERWACJA) i upewnić się czy wtyk z przewodem zasi-

lającym jest prawidłowo przymocowany do silnika.

•  Podłączyć konektor sterowania

Cmd

.

•  Podłączyć konektor oświetlenia

Lux

.

•  Wsadzić  konektor  do  puszki

24

  i  skręcić  ją  2  śrubami

12e

 (2,9x9,5).

•  Przy pomocy 2 śrub

12c

 (2,9x6,5) przymocować pusz-

kę do okapu.

•  Upewnić się, czy filtry węglowe zostały umieszczone w

urządzeniu.

•  Wsadzić filtry tłuszczowe.
