П

ереключатель питания POWER

Используется для включения и отключения питания.

Приспособление для установки батареи

Для установки батареи Anton Bauer.

Разъем DC IN (для подачи питания от внешнего
источника) (XLR, 4-штырьковый)

В это гнездо включается сетевой адаптер AJ-B75
(дополнительная принадлежность), если  устройство
будет работать от источника переменного тока.

Переключатель BREAKER

В целях защиты оборудования, при чрезмерном уве-
личении тока в устройстве из-за тех или иных про-
блем, прерыватель размыкает цепь, и питание авто-
матически отключается. После того как квалифици-
рованный персонал проверит и исправит неполадки,
нажмите кнопку еще раз. Питание восстановится
при условии, что в устройстве нет неисправностей.

Разъем GPS

Сюда подключается разъем устройства AJ-GPS900G
- GPS-устройства, которое является дополнитель-
ной принадлежностью.

Крючки для крепления плечевого ремня

К ним крепится плечевой ремень.

Приспособление для крепления осветительных
приборов

Используется для крепления осветительных ламп и
т.п.

Место установки объектива (байонетного типа)

Сюда устанавливается объектив.

Рычаг зажима объектива

После установки объектива затяните этот рычаг,
чтобы закрепить объектив на месте.

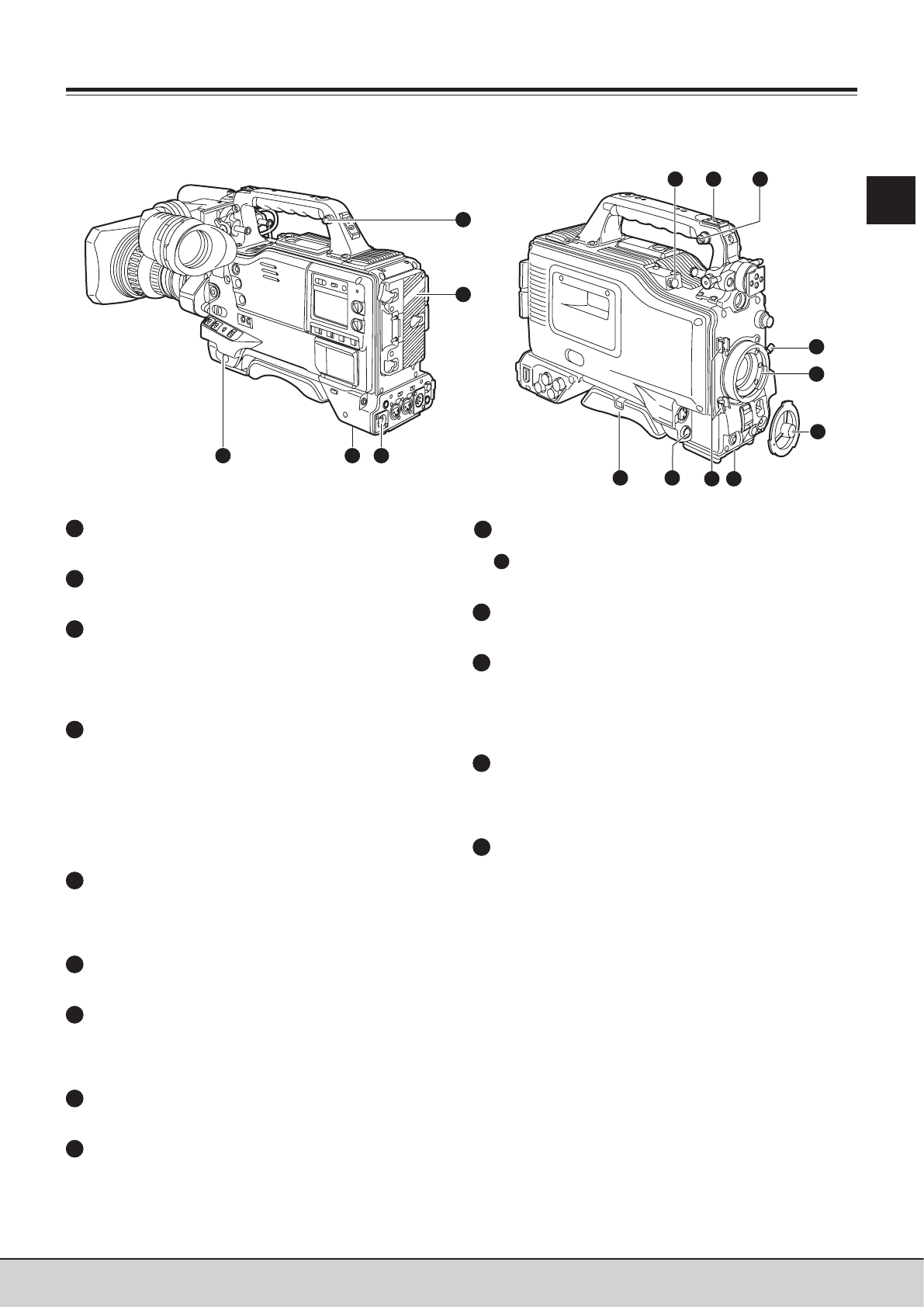

Глава  2 Основные части и их функции

2-1 Источник питания и приспособления для крепления

дополнительных устройств

Крышка гнезда крепления объектива

Для того чтобы снять эту крышку, нажмите на рычаг
     в направлении вверх. Если объектив не установ-
лен на камеру, крышка должна быть закрыта.

Зажим кабеля объектива/микрофона

Для закрепления кабеля объектива или микрофона.

Гнездо крепления треноги

При необходимости установки камеры на треноге,
установите сюда приспособление для крепления
треноги (SHAN-TM700), являющееся дополнитель-
ной принадлежностью.

Разъем объектива LENS (12-контактный)

К этому разъему подключается кабель объектива.
Подробнее о типах используемых объективов см. в
руководствах по эксплуатации объективов.

Регулируемая подставка на плечо

Эту подставку можно подвинуть вперед или назад,
чтобы отрегулировать равновесие камеры при ее пе-
реноске на плече.
