Глава 6 Техническое обслуживание и проверка
6
6-2-6

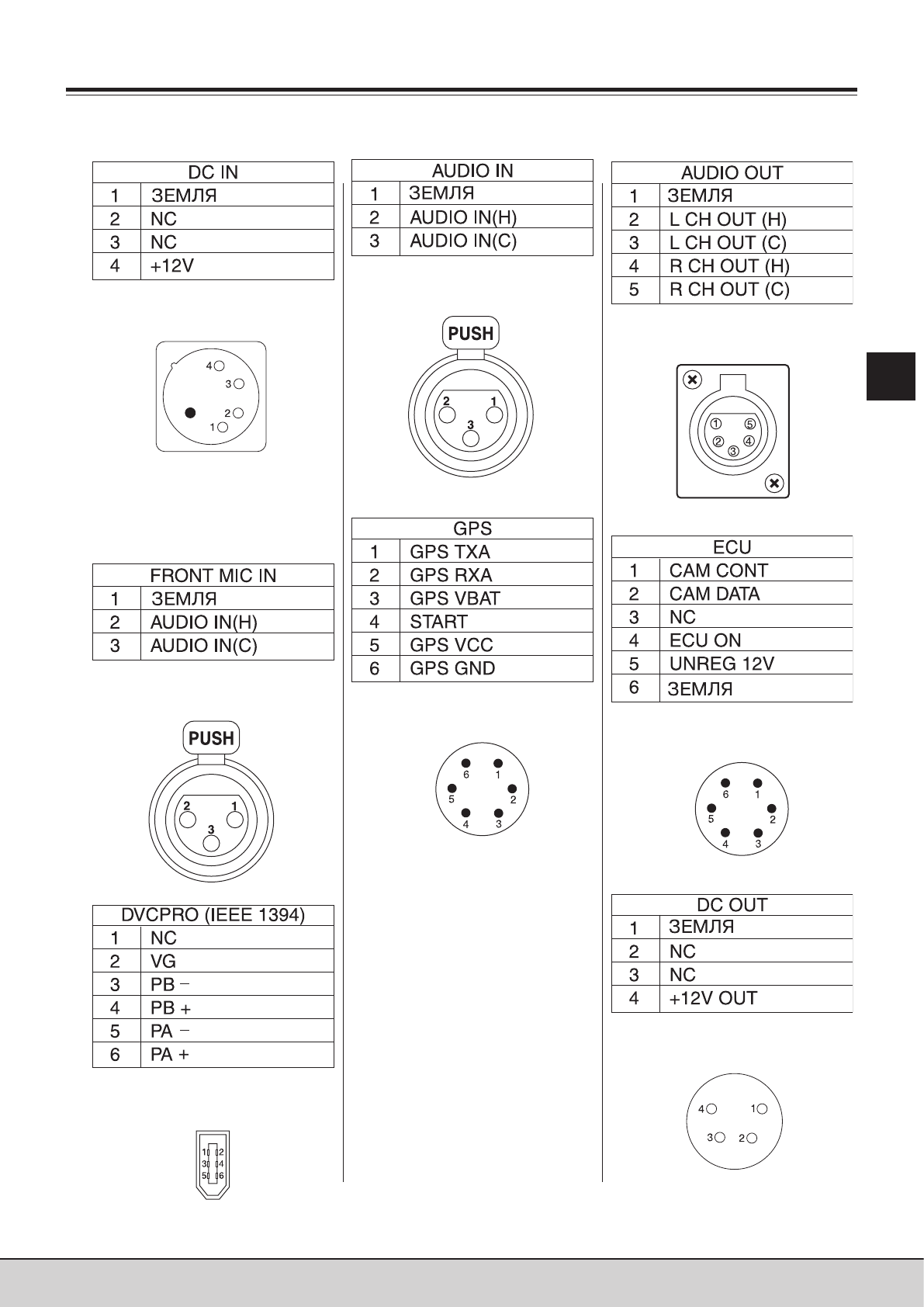

Разъемы и сигналы
Номер детали по классификации
Matsushita
K1AA104H0024
Маркированный номер детали
HA16RX-4P(SW1)
(Hirose Denki)
<Примечание>
При использовании внешнего источника
питания, убедитесь в правильности исполь-
зования полярности.
Номер детали по классификации
Matsushita
K1AB103B0013
Маркированный номер детали
NC3FBH2
(NEUTRIK)
Номер детали по классификации
Matsushita
K1FA106E0001
Маркированный номер детали
AXJ2111502T
(Matsushita Electric Works)
Номер детали по классификации
Matsushita
K1AB103A0007
Маркированный номер детали
HA16PRM-3SG
(Hirose Denki)
Номер детали по классификации
Matsushita
K1AB106J0010
Маркированный номер детали
HR10A-7R-6SC
(Hirose Denki)
Номер детали по классификации
Matsushita
K1AA105H0007
Маркированный номер детали
HA16RD-5P
(Hirose Denki)
Номер детали по классификации
Matsushita
K1AB106J0010
Маркированный номер детали
HR10A-7R-6SC
(Hirose Denki)
Номер детали по классификации
Matsushita
VJS3824A004
Маркированный номер детали
HR10A-7R-4SC
(Hirose Denki)
<Примечание>
Для контакта 4 назначен сигнал VTR
START/STOP устройства.
