Разъем MIC IN (микрофонный вход) (XLR, 3-кон-
тактный)

К этому разъему подключается микрофон (дополни-
тельная принадлежность). На него подается пита-
ние для микрофона.

Регуляторы AUDIO LEVEL CH1/CH2 (регулировка
уровня записи в каналах 1 и 2)

При установке переключателя        AUDIO SELECT CH1/
CH2 в положение MAN, этими регуляторами можно регу-
лировать уровень записи звуковых каналов 1 и 2.
Регуляторы снабжены механизмами фиксации. По-
этому для регулировки звука необходимо одновре-
менно нажимать и поворачивать их.

Переключатель AUDIO SELECT CH1/CH2 (автома-
тическая/ручная регулировка уровня звука в ка-
нале 1/2)

Используется для выбора метода регулировки уров-
ня звука в каналах 1 и 2.

AUTO :

 автоматическая регулировка уровня.

MAN :

 ручная регулировка уровня.

Переключатель AUDIO IN (выбор источника зву-
ка)

Этим переключателем осуществляется выбор ис-
точника звука, который будет записываться в кана-
лах 1 и 2.

FRONT :

Записываются входные звуковые сигналы, поступа-
ющие от микрофона, подключенного к разъему MIC
IN       .

W.L. (беспроводной) :

Записываются входные звуковые сигналы, поступа-
ющие от беспроводного приемника микрофона.

REAR :

Записываются входные звуковые сигналы, поступа-
ющие от аудиоустройства, подключенного к разъему
AUDIO IN CH1/CH2      .

Разъемы AUDIO IN CH1/CH2 (входные аудиока-
налы 1 и 2) (XLR, 3-контактные)

Сюда подключается аудиоустройство или микро-
фон.

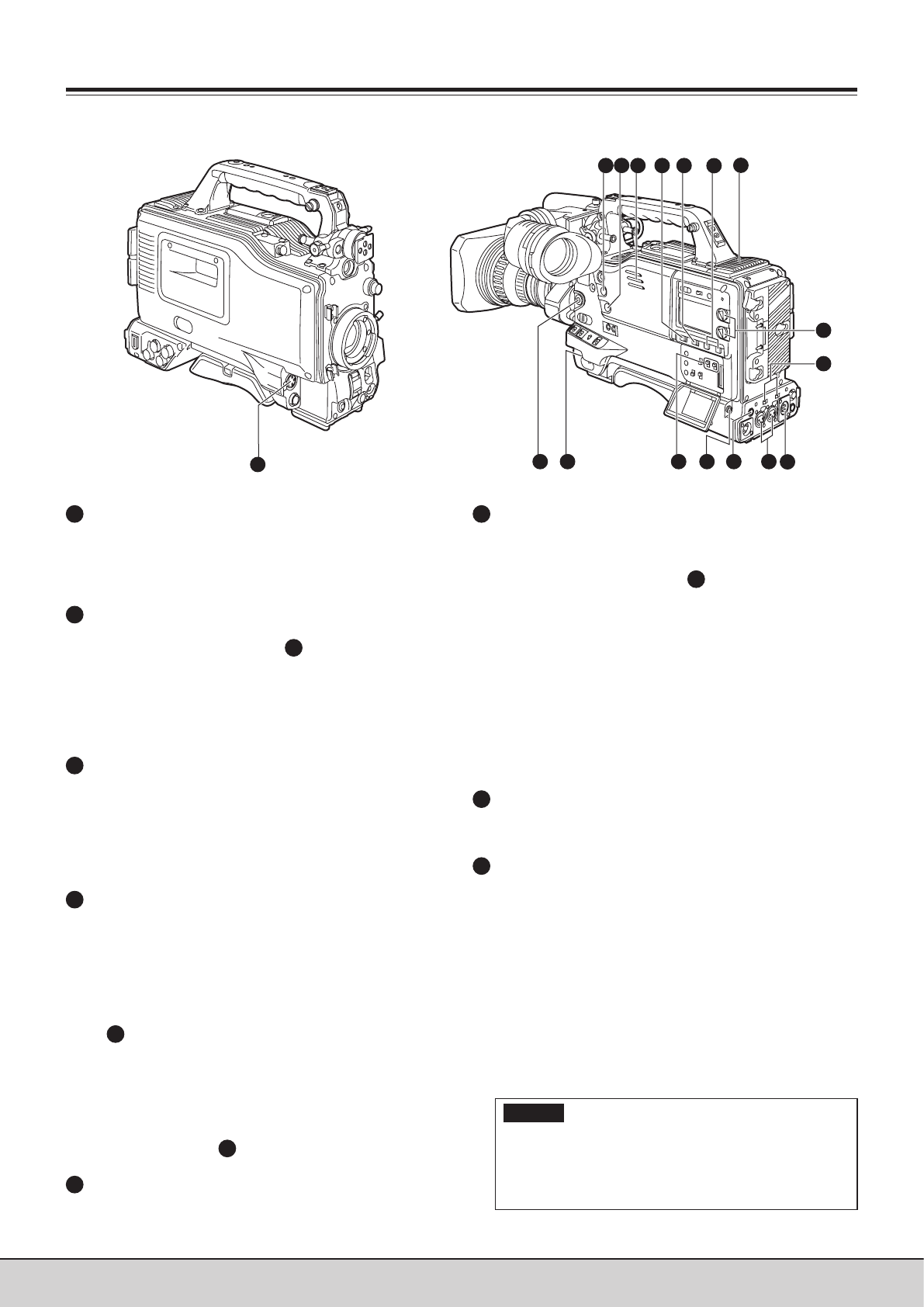

Глава  2 Основные части и их функции

2-2 Функции работы со звуком (система ввода)

Переключатель LINE/MIC/+48V (линейный вход/
микрофонный вход/микрофонный вход + 48 В)

Используется для подключения входных звуковых
сигналов от аудиоустройства, подключенного к
разъему AUDIO IN CH1/CH2       .

LINE :

Будут подаваться входные аудиосигналы от
аудиоустройства, исполняющего роль ли-
нейного входа.

MIC

:

Будут подаваться входные аудиосигналы от
микрофона с внутренним источником пита-
ния. (Питание фантомного микрофона не
подается от данного устройства.)

+48V :

Будут подаваться входные аудиосигналы от
микрофона с внешним источником питания.
(Питание фантомного микрофона  подается
от данного устройства.)

Слот беспроводного приемника

Сюда можно подключить беспроводной приемник
UniSlot ® (дополнительная принадлежность).

Регулятор уровня звука FRONT AUDIO LEVEL (ре-
гулировка уровня записи звука)

Позволяет регулировать уровень записи звука в зву-
ковых каналах 1 и 2. Этот уровень можно регулиро-
вать независимо от положения переключателя
AUDIO SELECT.
Если со страницы меню видеомагнитофона открыт
экран <MIC/AUDIO1>, в этом экране меню можно
разрешить или запретить функционирование этого
регулятора с помощью настроек FRONT VR CH1 и
FRONT VR CH2.

SDC905

На звуковую дорожку CH3 записываются те же сиг-
налы, что и на CH1. На звуковую дорожку CH4 запи-
сываются те же сигналы, что и на CH2.

Если выбран формат DVCPRO (25 Мбит/сек), сигна-
лы записываются на два канала (CH1 и CH2).
