19

Лампочка TALLY на задней панели

Эта лампочка загорается во время записи, осуще-
ствляемой записывающим блоком. Эта лампочка
мигает, сообщая о наличии сообщения-предупреж-
дения, подобно лампочке REC в видоискателе. Когда
переключатель установлен в положение OFF, лам-
почка на задней панели не видна.

Окуляр

 Кольцо регулировки диоптрий

Используется для регулировки изображения таким
образом, чтобы оно было видно максимально четко,
в зависимости от остроты зрения оператора каме-
ры.

 Соединительный штекер

 Стопорное кольцо

 Держатель микрофона

 Винт крепления видоискателя

Используется для крепления и снятия видоискате-
ля.

 Кольцо для фиксации видоискателя в левом-
правом положении

Используется для регулировки положения видоиска-
теля влево-вправо.

 Кольцо для фиксации видоискателя при его
смещении вперед-назад

Используется для регулировки положения видоиска-
теля вперед-назад.

<Примечание>

Более подробную информацию см. в разделе “5-2
Установка видоискателя и регулировка его положе-
ния.”

9

1

8

4

5

2

3

6

7

13

14 11

10

12

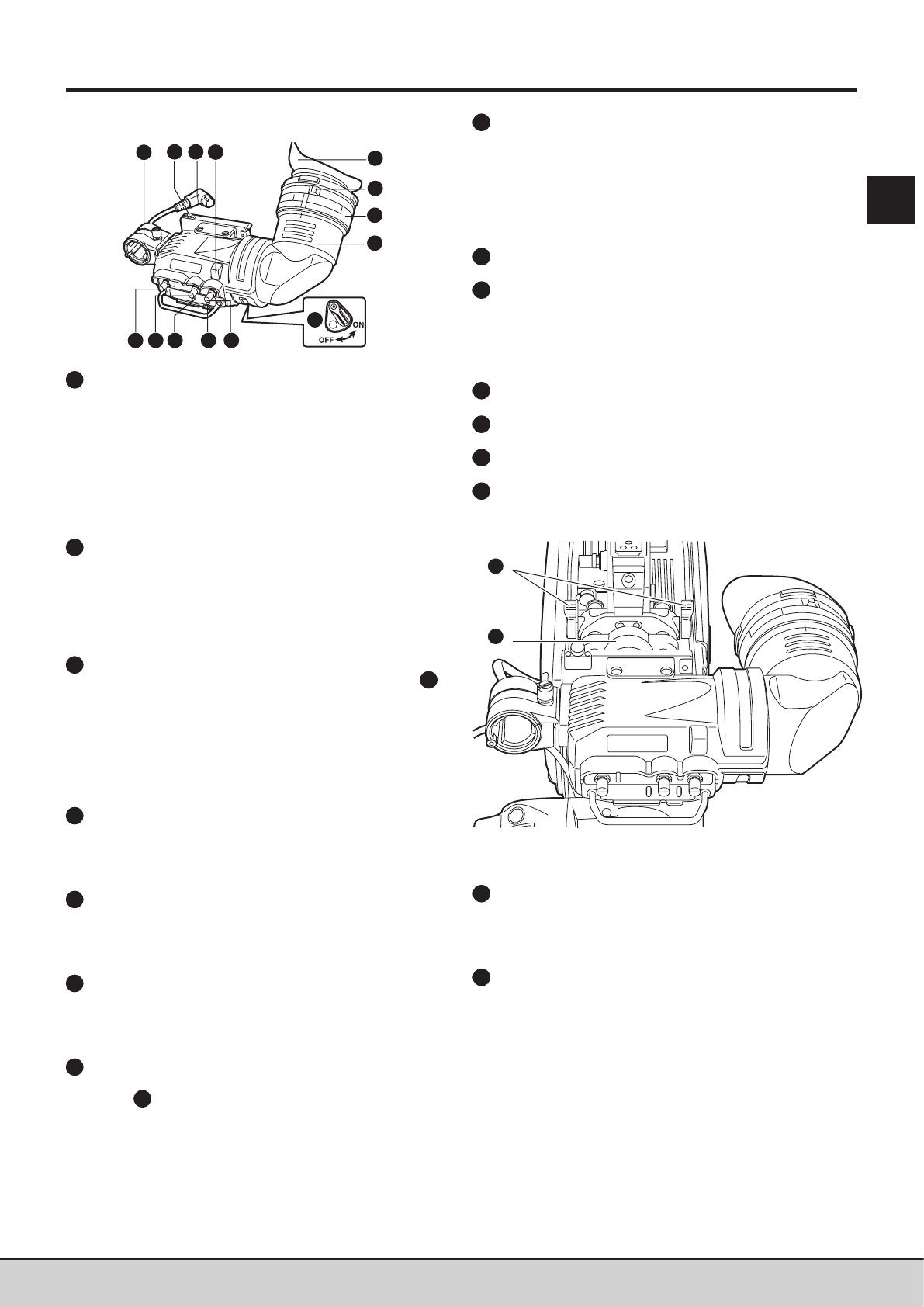

Видоискатель (дополнительная принадлеж-
ность)

Во время записи или воспроизведения в видоискате-
ле можно просматривать изображения, при этом они
будут черно-белыми. В нем также отображаются со-
общения-предупреждения, касающиеся функциони-
рования устройства и уставок, контрастной настро-
ечной сетки “зебра”, маркеры (маркер зоны безо-
пасности, маркер центра), и т.д.

Переключатель ZEBRA (контрастная настроечная
сетка “зебра”)

Для выведения в видоискателе контрастной настро-
ечной сетки “зебра”.

ON

:

Контрастная настроечная сетка выводится.

OFF :

Контрастная настроечная сетка не выводится.

Переключатель TALLY

Используется для управления лампочкой TALLY
на передней панели.

HIGH :

 Яркость лампочки TALLY на передней панели

увеличивается.

OFF :

 Передняя лампочка отключается.

LOW :

Яркость лампочки TALY на передней панели
уменьшается.

Регулятор PEAKING

Используется для регулировки контуров изображе-
ний в видоискателе, для упрощения фокусировки.
Не влияет на выходные сигналы камеры.

Регулятор контрастности CONTRAST

Используется для регулировки контрастности изоб-
ражения на экране в видоискателе. Не влияет на вы-
ходные сигналы камеры.

Регулятор яркости BRIGHT

Используется для регулировки яркости изображения
на экране в видоискателе. Не влияет на выходные
сигналы камеры.

Лампочка TALLY на передней панели

Эта лампочка включается, когда переключатель
TALLY         установлен в положение HIGH или LOW, и
загорается во время записи, осуществляемой бло-
ком видеомагнитофона. Эта лампочка мигает, сооб-
щая о наличии сообщения-предупреждения, подоб-
но лампочке REC в видоискателе. Яркость лампочки,
когда она горит, можно регулировать положением
переключателя TALLY (HIGH или LOW).

Глава  2 Основные части и их функции

2

2-8 Видоискатель

16

15

1

2

3

4

5

6

8

9

10

11

12

13

14

15

16

7

7

3
