78
Глава 6 Техническое обслуживание и проверка
10. BATTERY NEAR END
Индикация на экране
дисплея
Лампочка WARNING
Лампочка Tally
Видоискатель
Звуковая сигнализация
Описание предупреждения
Реакция записывающего
блока
Что предпринять
Начинает мигать шкала индикации заряда
батареи.
Мигает один раз в секунду.
Мигает один раз в секунду.
Начинает мигать светодиод BATT .
Звучит четыре раза в секунду.
Заряд батареи скоро закончится.
Продолжает работать.
Замените батарею, когда это необходимо.
11. TAPE NEAR END
Индикация на экране
дисплея
Лампочка WARNING
Лампочка Tally
Видоискатель
Звуковая сигнализация
Описание предупреждения
Реакция записывающего
блока
Что предпринять
Начинает мигать шкала индикации длины
ленты.
Мигает один раз в секунду (во время запи-
си).
Мигает один раз в секунду (во время запи-
си).
·
Начинает мигать индикатор длины лен-
ты (в режиме работы с внешним обору-
дованием EE).
·
За минуту до окончания ленты индика-
тор “
” мигает в течение 3 секунд.
Звучит одну секунду.
Заканчивается лента (осталось около 2
минут).
Продолжает работать.
Замените кассету, когда это необходимо.

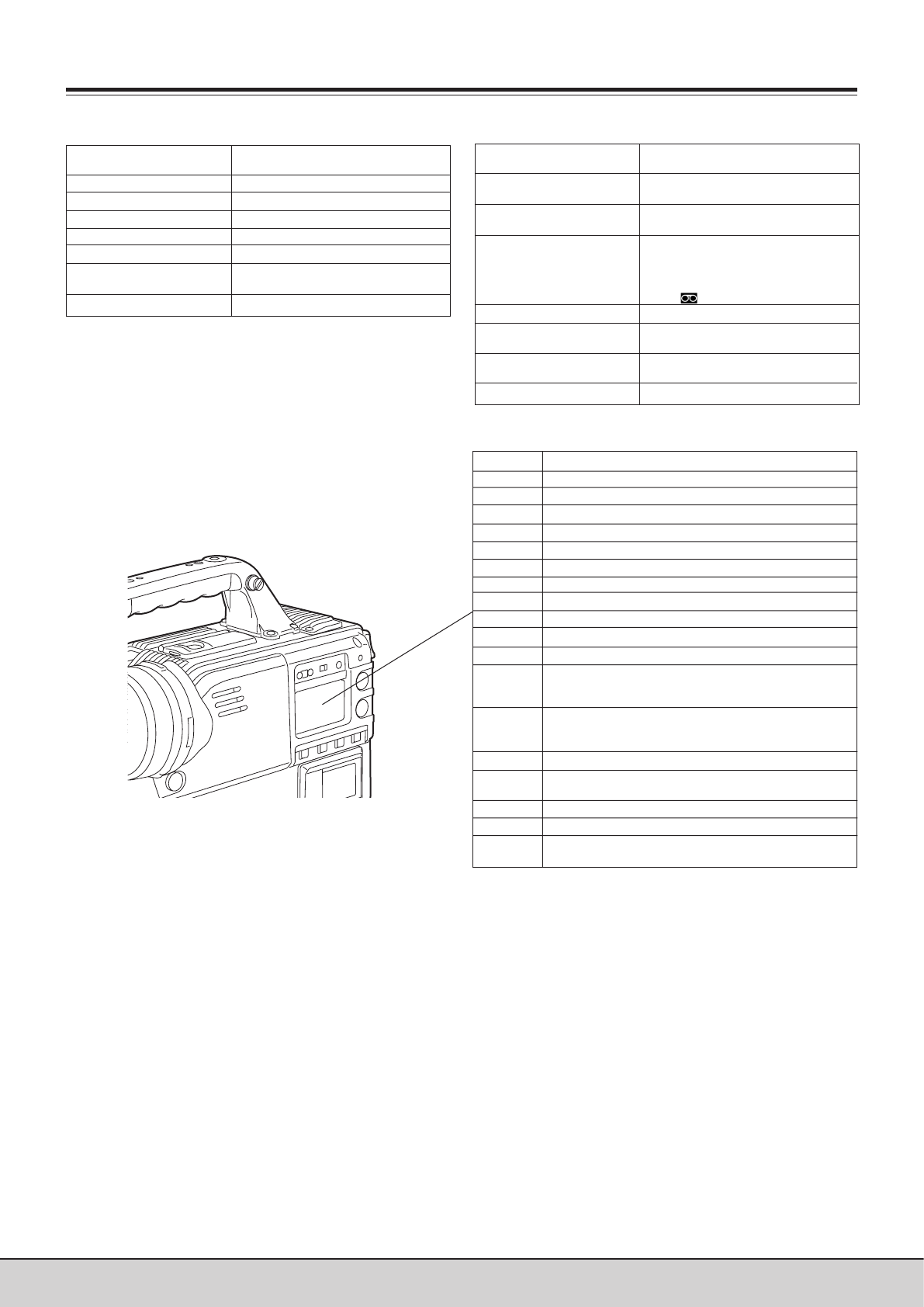

6-3-2 Коды ошибок
Если по какой-либо причине в устройстве возникает
ошибка, в окне дисплея выводится один из описанных
ниже кодов ошибок.
Коды ошибок (81 - 92), относящихся к разъему
DVCPRO
Если во время записи сигналов, поступающих через
разъем DVCPRO, произошла ошибка, состояние ошиб-
ки будет отображаться с помощью кода ошибки, кото-
рый будет мигать раз в две секунды в области индика-
ции временного кода.
Даже после устранения ошибки код будет продолжать
мигать еще шесть секунд.
Коды ошибок 81 to 90
В состоянии паузы записи соответствующий код
ошибки будет гореть на дисплее столько време-
ни, сколько удерживается нажатой кнопка MODE
CHECK.
Код ошибки 92
При любой паузе в записи загорится и будет го-
реть код 92.
Код №
04
08
0B
0C
0D
0 E
0F
38
3F
6F
11
81
82
83
84
87
90
92
Описание ошибки
Неисправность втягивающего соленоида
Неисправность чистящего соленоида
Неисправность подающего ролика
Неисправность приемного ролика
Неисправность барабана
Неисправность цилиндра
Проблема с загрузкой
Проблема с трансмиссией сервомеханизма
Проблема с трансмиссией камеры
Проблема с опорным сигналом
Проблема с видео-инициализацией
Сигналы, подаваемые на разъем DVCPRO, не являются сиг-
налами, передаваемыми с 1-кратной скоростью, в формате
DVCPRO (25 Мбит/с).
Сигналы, подаваемые на разъем DVCPRO, не являются сиг-
налами, передаваемыми с 1-кратной скоростью, в формате
DVCPRO50 (50 Мбит/с).
На разъем DVCPRO подаются некорректные видеосигналы.
На разъем DVCPRO подаются сигналы, не соответствующие
формату DVCPRO.
На разъем DVCPRO подаются некорректные аудиосигналы.
На разъем DVCPRO не подаются сигналы.
Проблема с подключением к разъему DVCPRO.
(в видоискателе выводится индикация “1394 INITIAL ERROR”.)
