32

→

<   M I C   /   A U D I   0 1   >

F R O N T     V R   C H 1

:  O F F

F R O N T     V R   C H 2

:  O F F

M I C     L O W C U T     C H 1

:   O F F

M I C     L O W C U T     C H 2

:   O F F

L I M I T E R     C H 1

:   O F F

L I M I T E R     C H 2

:   O F F

C U E     R E C     S E L E C T

:   C H 1

T E S T     T O N E

: NORMAL

→

<   M I C   /   A U D I   0 2   >

F R O N T     M I C     P O W E R

: ON

R E A R     M I C     P O W E R

: ON

A U D I O     O U T

: ON

F R O N T     M I C     L E V E L

:  - 4 0  dB

R E A R     M I C     C H 1     L V L

:   - 6 0   dB

R E A R     M I C     C H 2     L V L

:   - 6 0   dB

R E A R     L I N E     I N     L V L

:   + 0   dB

A U D I O     O U T     L V L

:  + 0  dB

H E A D R O O M

:   1 8   dB

W I R E L E S S     W A R N

:   O F F

4-3-2 Выбор системы записи

Откройте экран меню <SYSTEM MODE> из страницы
системных настроек SYSTEM SETTING и выберите ис-
пользуемый формат записи в пункте меню REC MODE.

Настройки

16:9/50M :

SDC905

Сигналы записываются в формате DVCPRO50 (50 Мбит/с)
с форматным соотношением 16:9.

4:3/50M :

SDC905

Сигналы записываются в формате DVCPRO50 (50 Мбит/с)
с форматным соотношением 4:3.

16:9/25M

SDC905

, 16:9 :

SDC615

Сигналы записываются в формате DVCPRO (25 Мбит/с) с
форматным соотношением 16:9.

4:3/25M

SDC905

, 4:3 :

SDC615

Сигналы записываются в формате DVCPRO (25 Мбит/с) с
форматным соотношением 4:3.

4-4 Выбор входных аудиосигна-

лов и регулировка уровня их
записи

Если переключатель AUDIO SELECT CH1/CH2 установ-
лен в положение AUTO, уровни записи на звуковые до-
рожки CH1 и CH2 регулируются автоматически. С дру-
гой стороны, если переключатель установлен в положе-
ние MAN, регулировку уровней можно осуществлять
вручную.

SDC905

•

На звуковую дорожку CH3 записываются те же сигналы,
что и на дорожку CH1. И на звуковую дорожку СН4 запи-
сываются те же сигналы, что и на дорожку CH2.

•

Если установлен формат DVCPRO (25 Мбит/с), сигналы
записываются по двум каналам (CH1 и CH2).

•

Тестовый звук выводится в соответствии с настройкой,
выбранной в пункте меню TEST TONE экрана меню <MIC/
AUDIO>, открытого из страницы меню VTR MENU.

4-4-1 Выбор входных аудиосигналов

С помощью переключателя AUDIO IN выберите входные
сигналы, которые будут записываться на звуковые до-
рожки CH1 и CH2.
Более подробную информацию см. в разделе “2-2 Фун-
кции работы со звуком.”

Глава  4 Регулировки и настройки для записи

Для того чтобы выполнить более детальные настройки
звука, откройте экраны меню <MIC/AUDIO1> и <MIC/
AUDIO2> из страницы VTR MENU и выберите настройки
в соответствующих пунктах меню.
Более подробную информацию см. в “Главе 7 Таблицы
описаний меню.”

4-4-2 Регулировка уровней записи

аудиосигналов

Ниже описана процедура ручной регулировки уровня
записи сигналов на звуковые дорожки CH1 и CH2.

1

Установите переключатель MONITOR SELECT в поло-
жение CH1/2, чтобы на индикаторе уровня звука в
окне индикации появилось CH1 и CH2, и убедитесь,
что в окне действительно выведена индикация 1 и 2.
Прежде чем приступать к дальнейшим действиям,
установите в меню режим активизации или отключе-
ния регуляторов F.AUDIO LEVEL, которые использу-
ются для ослабления. (В соответствии с заводской
установкой эти регуляторы отключены.)

2

Установите кнопки AUDIO SELECT CH1 и CH2 в поло-
жение MAN (ручная регулировка).

3

Контролируя уровень звука на индикаторе в окне
дисплея или на индикаторе уровня звука в видоиска-
теле, отрегулируйте его с помощью регуляторов
AUDIO LEVEL CH1 и CH2. При превышении макси-
мальной отметки (0 дБ), загорается индикатор
“OVER”, который указывает на то, что громкость на
входе слишком велика. Необходимо отрегулировать
уровень таким образом, чтобы не получать индика-
цию 0 dB даже в условиях максимальной громкости.

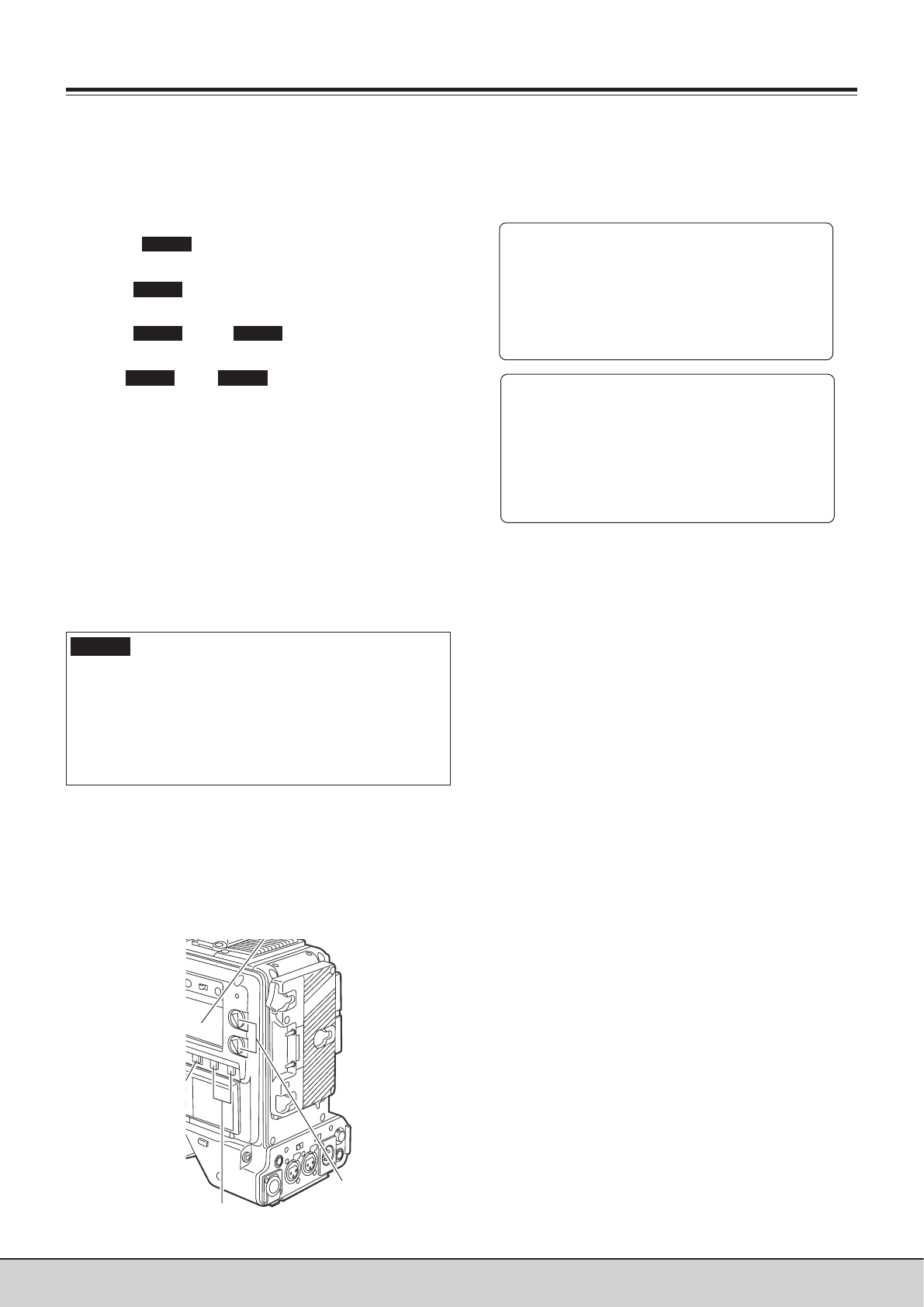

Окно дисплея

Селекторный
переключатель

MONITOR
CH1/3

•

ST

•

CH2/4

Переключатель

MONITOR SELECT
CH1/2

•

CH3/4

Регуляторы
AUDIO LEVEL CH1, CH2

Кнопки

AUDIO SELECT CH1, CH2
