17

1

2

4

3

5

6

2-7

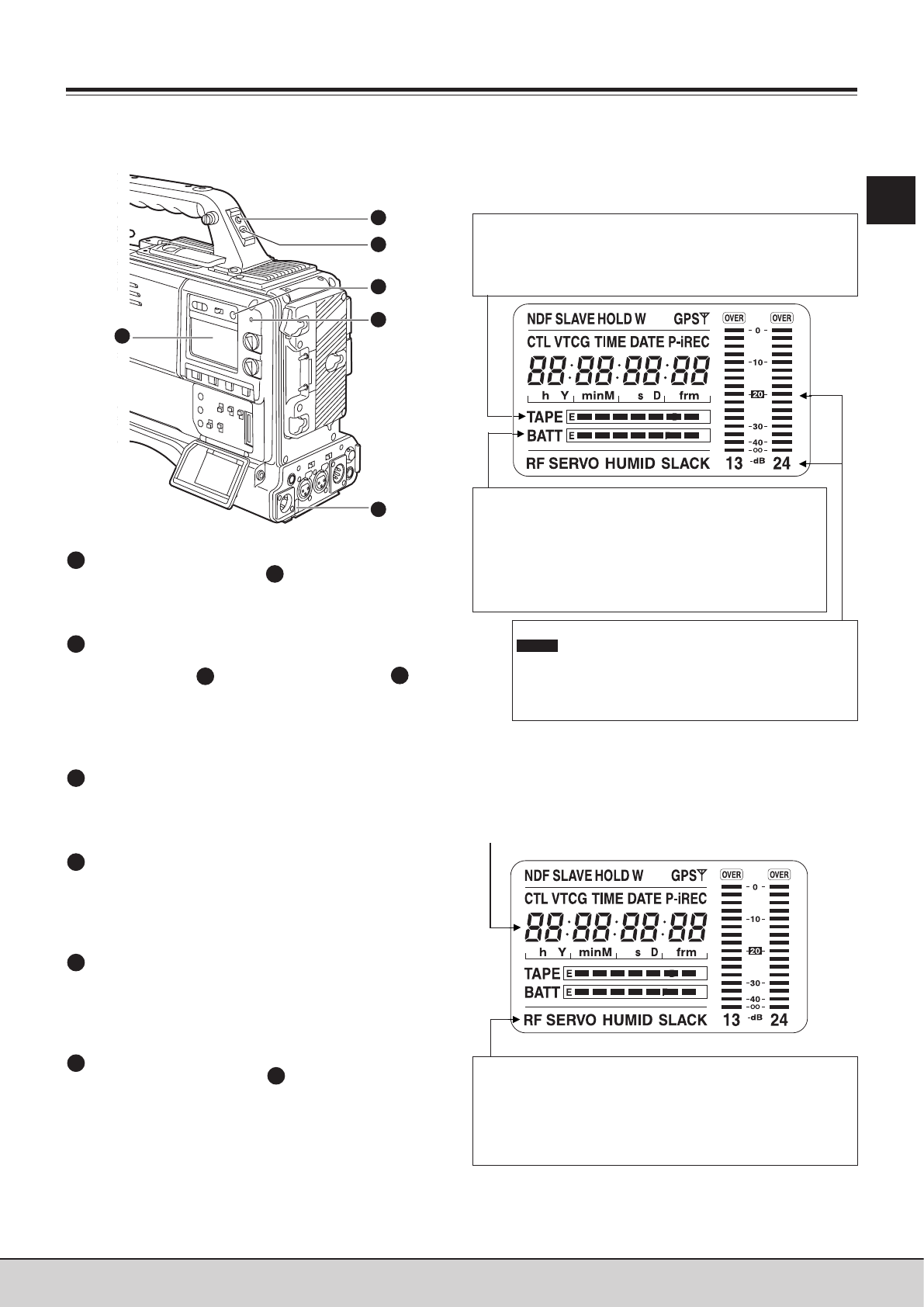

Окно индикации и выводимая
в нем информация

Индикация количества ленты, заряда батареи и
уровня звука

Глава  2 Основные части и их функции

2

2-6 Индикация предупрежде-

ний/состояния

Лампочка tally на задней панели

Если переключатель tally        на задней панели уста-
новлен в положение ON, эта лампочка служит как
передняя лампочка tally в видоискателе.

Переключатель tally

Используется для управления лампочками tally на
задней панели        и задней лампочкой tally        .

ON :

Работает лампочка tally на задней панели и
задняя лампочка tally.

OFF :

Лампочка tally на задней панели и задняя
лампочка tally не работают.

Лампочка WARNING

Эта лампочка загорается или начинает мигать при
возникновении той или иной проблемы в записываю-
щем блоке.

Переключатель LIGHT

Используется для управления подсветкой окна ин-
дикации.
При каждом нажатии этой кнопки подсветка окна ин-
дикации 5 включается или отключается.

Окно индикации

В нем выводится индикация аварийных сообщений,
информация о заряде батареи, уровень звука, время
и подобная информация, имеющая отношение к за-
писывающему блоку.

Задняя Лампочка TALLY

Если переключатель tally         на задней панели уста-
новлен в положение ON, эта лампочка работает точ-
но так же, как и лампочка на задней панели.

Индикация предупреждений

R F

:

Загрязнение видеоголовки

SERVO :

Неисправность механизма лентопротяга

HUMID :

На барабане головки образовался конденсат

SLACK :

Проблемы с протяжкой ленты

Более подробную информацию см. в разделе “6-3 Система предупрежде-
ний”.

Индикация количества ленты

Количество ленты в переводе на время выводится в виде 7 сегментов.
Каждый сегмент соответствует 3 или 5 минутам. Это устанавливается в
пункте меню TAPE REMAIN/

. на экране “BATTERY/TAPE” меню VTR MENU.

По истечении заданного количества минут один сегмент гаснет.

Индикация заряда батареи

Если используется цифровая индикация заряда батареи (в %), то до
тех пор, пока в батарее остается более 70% заряда, будут гореть все
7 сегментов до отметки “F”.
Если остается менее 70% заряда, сегменты будут гаснуть по одному
при каждом уменьшении заряда на 10%. Можно также задать режим,
при котором все 7 сегментов будут гореть при 100% заряда батареи.
Для этого нужно выбрать настройку 100% в пункте BATT REMAIN FULL
на экране <BATTERY/TAPE> меню видеомагнитофона.

Индикатор уровня звука

SDC905

   Если переключатель MONITOR SELECT CH1/2

  CH3/4

установлен на CH1/2, появятся номера 1 и 2, обозначающие звуко-
вые каналы, и на индикаторе будет выводиться уровень звука в ка-
налах CH1 и CH2. Если же переключатель установлен в положение
CH3/4, появятся номера каналов 3 и 4, и на индикаторе будет выво-
диться уровень звука в каналах  CH3 и CH4.

Индикация режимов работы записывающего
блока

Индикация кода ошибки

(более подробную информацию см. в разделе “6-3 Сис-
тема предупреждения”)

2

3

4

5

6

1

1

6

2

2
