(095) 980-4205
www.panasonic.ru
Panasonic (СНГ)
70
AJ-
5-8

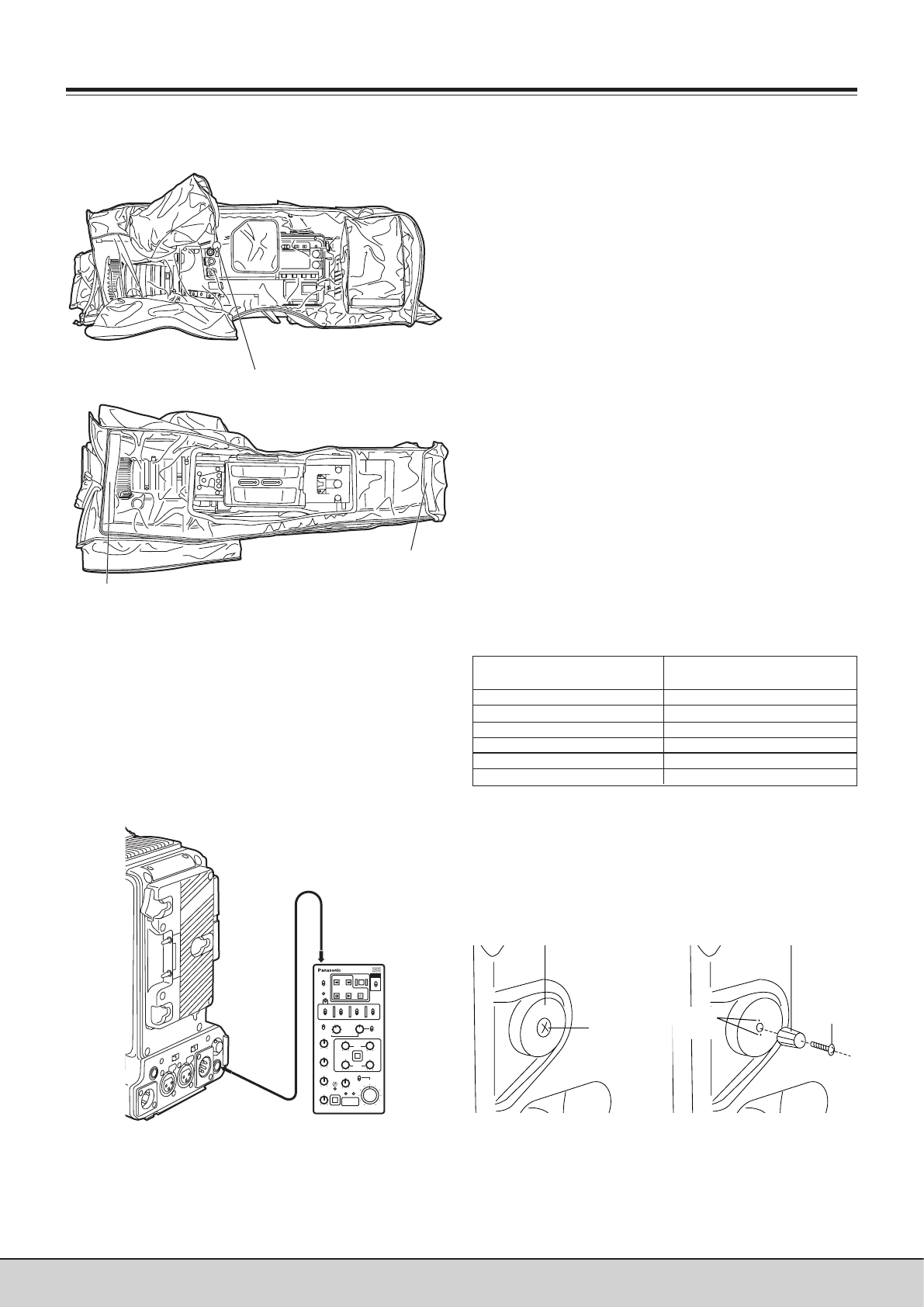

Как надеть дождевой чехол
Пример использования дождевого чехла SHAN-RC700
5-9 Подключение пульта управ-
ления (AJ-EC3E)
Подключив пульт управления AJ-EC3E (дополнительная
принадлежность), можно осуществлять некоторые фун-
кции дистанционно.
Если подключен пульт AJ-EC3E и переключатели POWER
камеры и пульта AJ-EC3E установлены в положение ON,
камера автоматически переходит в режим дистанцион-
ного управления.
<Примечания>
•
Прежде чем подключать или отключать специальный
кабель, убедитесь в том, что переключатели питания
POWER данного устройства и пульта управления AJ-
EC3E отключены (OFF).
•
Если в пункте ECU DATA SAVE экрана меню <SW
MODE> выбрана настройка OFF, то при отключении
питания устройства ( т.е. когда переключатель
POWER устройства установлен в положение OFF) на-
стройки, имеющие отношение к камере, заданные с
помощью пульта AJ-EC3E, будут стерты. Кроме того,
вы не сможете записать эти данные на установоч-
ную карту.
Тем не менее, настройки меню можно будет запи-
сать на установочную карту.
При повторном подключении устройства к пульту AJ-
EC3E, настройки пульта AJ-EC3E восстанавливают-
ся.
•
Если в пункте ECU DATA SAVE экрана меню <SW
MODE> выбрана настройка ON, то настройки, за-
данные с помощью пульта AJ-EC3E, не будут стерты,
даже если переключатель POWER устройства уста-
новлен в положение OFF.
•
Если устройство подключено к пульту AJEC3E, пере-
ключатель USER устройства не будет работать.
•
Если пульт AJ-EC3E используется для управления
затвором устройства, будут использоваться на-
стройки скорости затвора, заданные в меню устрой-
ства, а не те, что указаны на пульте AJ-EC3E. В при-
веденной ниже таблице показаны соотношения меж-
ду индикацией скорости затвора на пульте AJ-EC3E и
настройками скорости затвора устройства.
Индикация скорости
Настройки скорости
затвора на AJ-EC3E
затвора устройства
100 (60)
POSITION1
120
POSITION2
250
POSITION3
500
POSITION4
1000
POSITION5
2000
POSITION6
5-10 Установка ручки регулято-
ра FRONT AUDIO LEVEL
При необходимости часто использовать регулятор
FRONT AUDIO LEVEL, для облегчения задачи регулировки
можно установить на регулятор дополнительную ручку.
Отверните винт посередине регулятора FRONT AUDIO
LEVEL, установите ручку на регулятор и зафиксируйте
ее тем же самым винтом (дополнительная принадлеж-
ность). Убедитесь в том, что отметки на ручке совпада-
ют с отметками на регуляторе.
Глава 5 Подготовка
Закройте на застежку.
Затяните шнур.
Закройте на застежку.
AJ-EC3E
Специальный кабель
Разъем ECU
Регулятор FRONT
AUDIO LEVEL
Ручка
(дополнительная принадлежность)
Винт
Отметки
Винт
( д о п .
принад-
лежность)
