63

Регулировка фланца объектива

Если объект съемки невозможно сфокусировать в узко-
угольном и в широкоугольном режиме во время выпол-
нения операции масштабирования с помощью объекти-
ва, необходимо отрегулировать задний фланец (рассто-
яние от поверхности монтажа объектива до поверхнос-
ти, на которой формируется изображение).
После выполнения этой регулировки, ее не нужно будет
повторять, за исключением случая замены объектива.

<Примечание>

Подробнее о методе регулировки и положениях объек-
тива вы можете также прочесть в инструкции по эксплу-
атации объектива.

1

Установите объектив на камеру.
Не забудьте подключить кабель объектива.

2

Установите ручной режим регулировки апертуры и
откройте апертурную диафрагму.

3

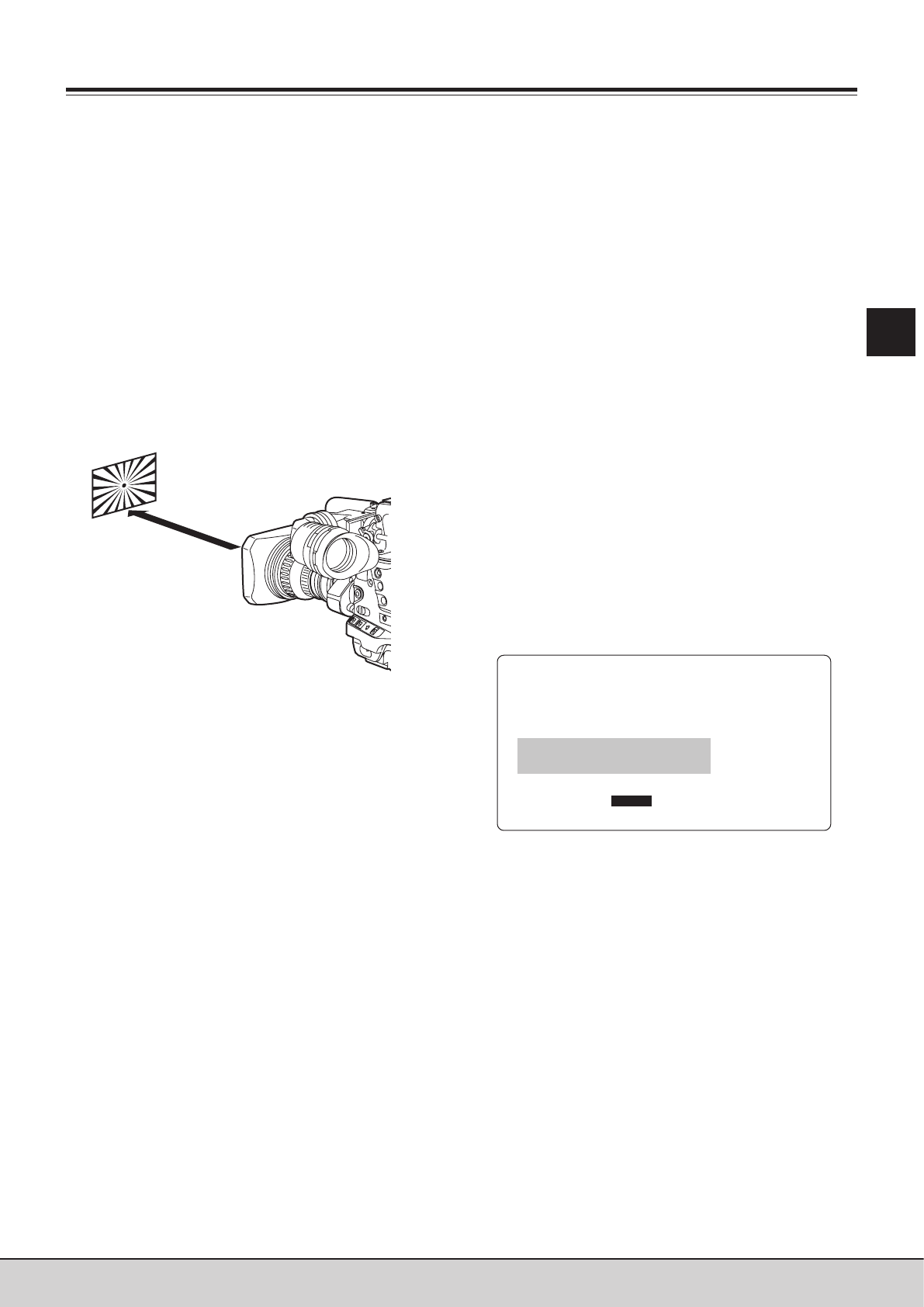

Установите освещение таким образом, чтобы на
расстоянии около 3 метров от схемы, используемой
для регулировки заднего фланца, получить необхо-
димый уровень видеосигнала.
Если уровень видеосигнала слишком высок, исполь-
зуйте фильтры и затвор.

4

Немного открутите винт, фиксирующий кольцо F.f
(фокуса фланца).

<Примечание>

На некоторых объективах оно может быть маркиро-
вано как кольцо F.b (заднего фланца).

5

Установите кольцо масштабирования в узкоугольное
положение - вручную или с помощью электродвига-
теля.

6

Начните снимать схему, используемую для регули-
ровки заднего фланца, и, поворачивая кольцо рас-
стояния, отрегулируйте фокус.

7

Установите  кольцо масштабирования в широко-
угольное положение, и поверните кольцо F.f, чтобы
отрегулировать фокус.
Обратите внимание на то, что в это время кольцо
расстояния должно оставаться неподвижным.

8

Повторяйте шаги 5 - 7 до тех пор, пока не будет от-
регулирован фокус как в узкоугольном, так и в широ-
коугольном положении.

9

Затяните винт, фиксирующий кольцо F.f.

Регулировка белого пятна объектива

Регулировка белого пятна описана ниже.

<Примечания>
•

Даже после регулировки белого пятна, рядом с мес-
том открытия апертурной диафрагмы объектива мо-
жет появляться окрашивание в вертикальном на-
правлении. Это явление иногда присуще объективам
и оптическим системам и поэтому оно не должно
считаться признаком неисправности или неправиль-
ного функционирования.

•

Регулировка белого пятна невозможна во время ра-
боты цифрового масштабирования. Для того чтобы
отрегулировать белое пятно, необходимо сначала
отключить функцию цифрового масштабирования
(нажав на кнопку USER, которой назначена функция
цифрового масштабирования D.ZOOM).

1

Установите объектив на камеру.
Не забудьте подключить кабель объектива.

2

Отключите электронный затвор (OFF) и выберите на-
стройку “L (0 dB)” для усиления.

3

Если на объектив установлен расширитель, отклю-
чите его.

4

Откройте экран меню <VF DISPLAY> из страницы VF,
убедитесь в том, что настройки, выбранные в пунк-
тах меню ZEBRA1 DETECT, ZEBRA2 DETECT и ZEBRA2,
совпадают с настройками, показанными на приве-
денном ниже рисунке. Если они не совпадают, вне-
сите необходимые изменения и закройте экран
меню.

5

Установите переключатель ZEBRA видоискателя в
положение ON.

6

Начните снимать равномерно белый лист бумаги.

<Примечание>

Поскольку флуоресцентные лампы, ртутные лампы
и подобные осветительные приборы производят
мерцание, используйте другое освещение - дневной
свет или галогеновые лампы.

Глава 5 Подготовка

5

Примерно
3 метра

→

<   W F   D I S P L AY   >

D I S P   C O N D I T I O N

: NORMAL

D I S P   M O D E

:  3

W F     O U T

:  Y

W F     D T L

:  3

Z E B R A   1   D E T E C T

:  0 7 0 %

Z E B R A   2   D E T E C T

:  0 8 5 %

Z E B R A   2

: SPOT

L O W   L I G H T   L V L

:  3 5 %

E C U     M E N U     D I S P.

:   O F F

5 0 M     I N D I C ATO R   .

S D C 9 0 5

:   O F F

M A R K E R   /   C H A R     L V L

:   5 0 %
