68
5-4-3

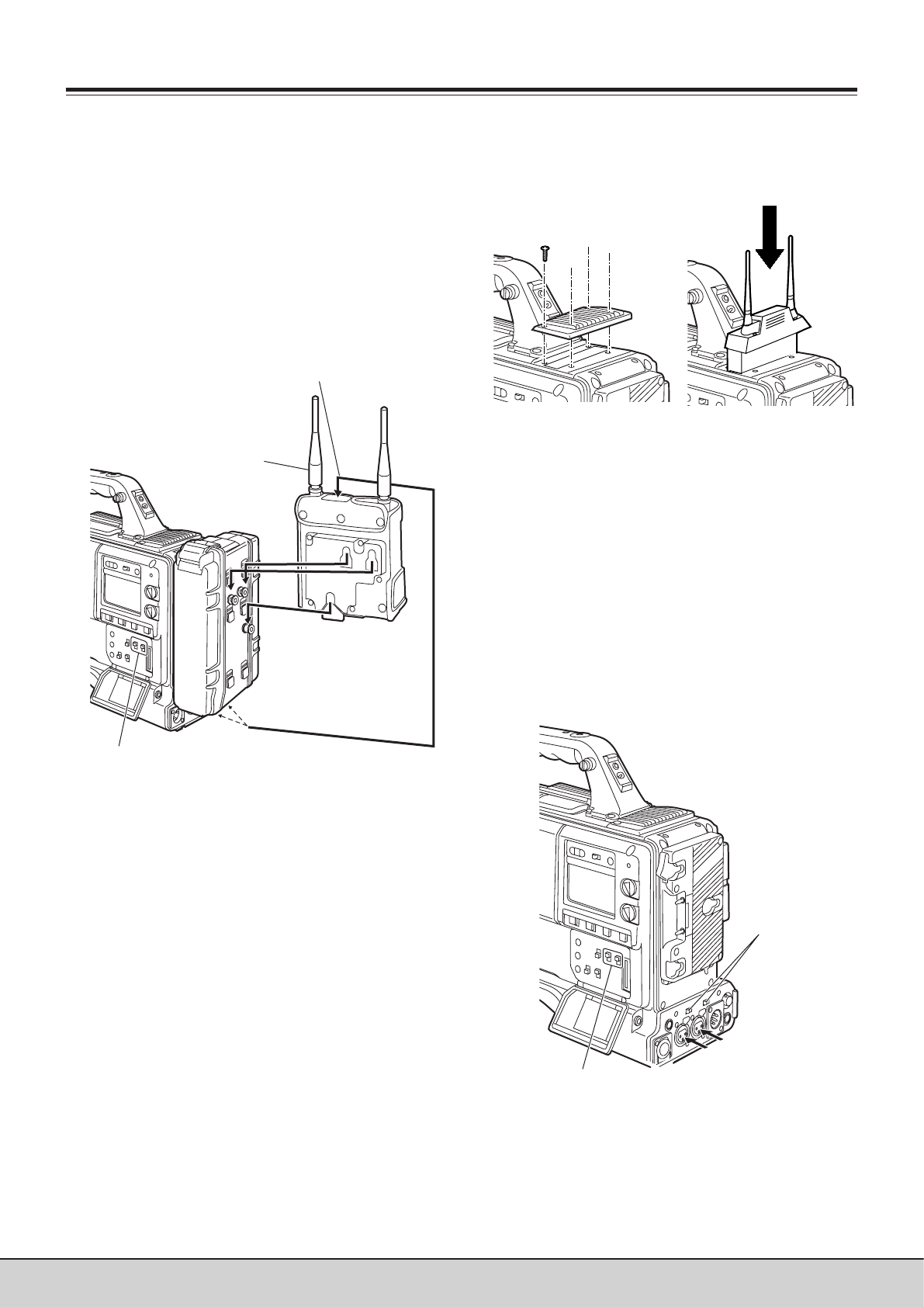

Если используется радиоприем-
ник
Если используется радиоприемник с внешним
подключением
Если будет использоваться система радиоуправления,
подключите беспроводной приемник.
1
Установите приемник в специальный держатель на
камере.
2
Совместите канавки на держателе камеры с высту-
пами на корпусе батареи и т.п., чтобы установить
приемник.
3
Соедините разъемы AUDIO IN на камере с радиопри-
емником с помощью XLR-кабеля.
4
Установите переключатель или переключатели
AUDIO IN каналов, к которым подключен XLR-кабель,
в положение “REAR”.
5
Установите переключатель LINE/MIC/+48V на задней
панели в положение “MIC.”
Для того, чтобы снять приемник, потяните вверх ры-
чажок, расположенный на нижней панели держателя
камеры.
<Примечание>
Более подробно о работе с радиоприемником и дру-
гих аспектах вы сможете прочесть в инструкции по
эксплуатации радиоприемника.
Если используется радиоприемник UniSlot ®
1
Снимите крышку слота, вставьте приемник и завер-
ните винты.
2
Установите переключатели AUDIO IN аудиоканалов,
с которых будет осуществляться запись аудиосигна-
лов, в положение WIRELESS.
5-4-4 Если используется звуковое уст-
ройство
1
Соедините разъемы AUDIO IN на камере со звуковым
устройством с помощью XLR-кабеля.
2
Установите переключатель или переключатели
AUDIO IN каналов, к которым подключено звуковое
устройство, в положение “REAR”.
3
Установите переключатель LINE/MIC/+48V на задней
панели в положение “LINE.
Глава 5 Подготовка
Переключатели AUDIO IN
Выходные аудиоразъемы
Радиоприемник
Держатель камеры
XLR-кабель
Разъемы AUDIO IN
Переключатели
AUDIO IN
Переключатель
LINE/MIC/+48V
Разъемы AUDIO IN
