67
5-4

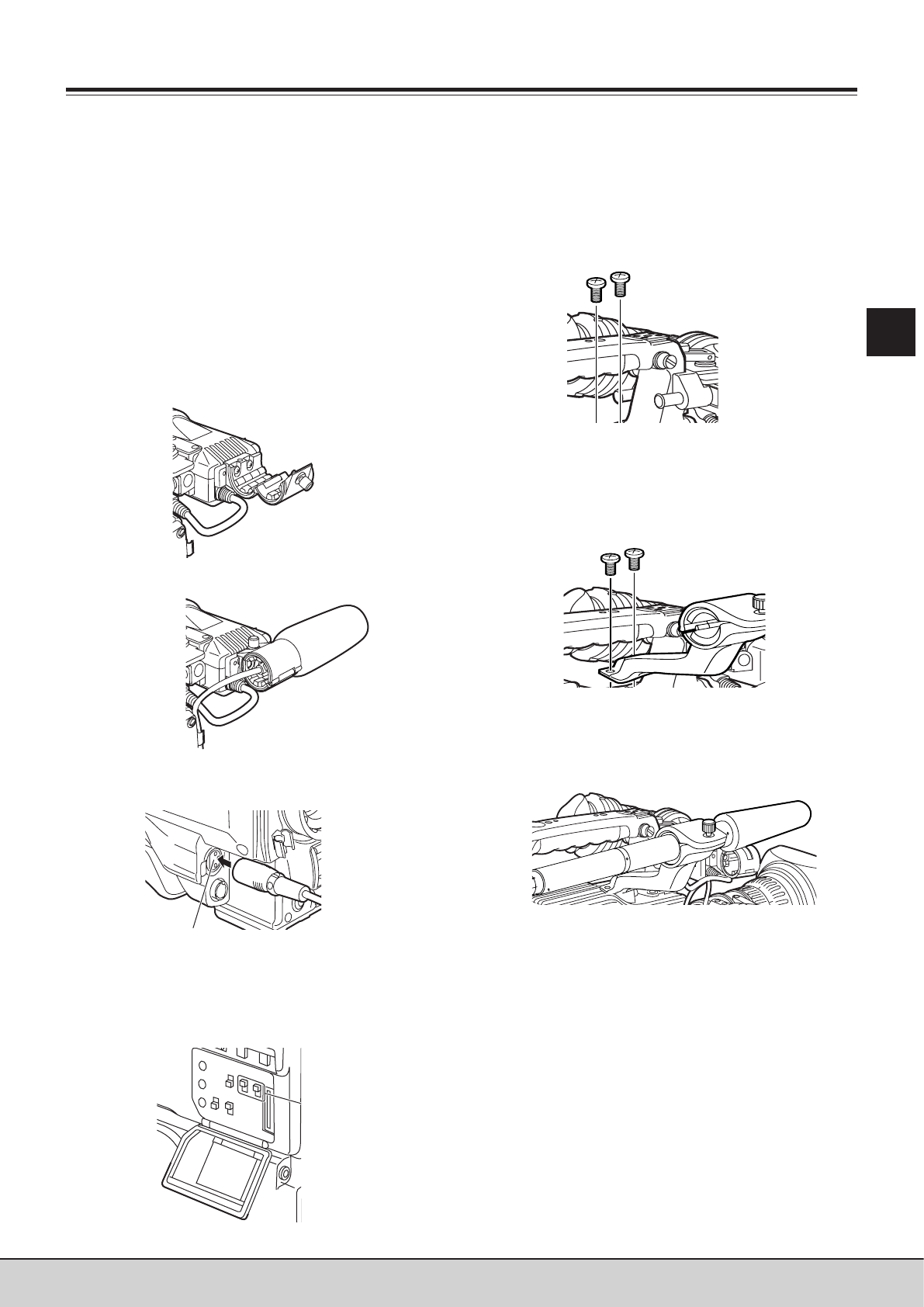

Подготовка к вводу аудио-
сигнала
Подготовьтесь к подключению аудиоустройств, от кото-
рых будут подаваться аудиосигналы на данное устрой-
ство.
5-4-1 Если используется передний
микрофон
Микрофон из микрофонного комплекта AJ-MC700P (до-
полнительная принадлежность) можно установить на
видоискатель.
1
Откройте держатель микрофона.
2
Вставьте микрофон и закрутите стопорный винт.
3
Вставьте соединительный кабель микрофона в гнез-
до разъема MIC IN на камере.
4
Установите переключатель или переключатели
AUDIO IN в положение “FRONT” в соответствии с ка-
налом или каналами, с которых будет осуществ-
ляться запись звука.
Глава 5 Подготовка
5
5-4-2 Если используется внешний
микрофон
Сначала установите держатель микрофона AJ-MH700P
(дополнительная принадлежность).
1
Отверните и снимите крепежные винты держателя
микрофона.
2
Закрепите держатель микрофона на основном уст-
ройстве с помощью винтов, входящих в комплект
микрофонного держателя AJ-MH700P.
3
Вставьте микрофон в держатель и заверните стопор-
ный винт.
4
Вставьте соединительный кабель микрофона в гнез-
до разъема MIC IN на камере.
5
Установите переключатель или переключатели
AUDIO IN в положение “FRONT” в соответствии с ка-
налом или каналами, с которых будет осуществ-
ляться запись звука.
Переключатели
AUDIO IN
Стопорный
винт
Гнездо разъема MIC IN
Винты, входящие в комплект
микрофонного держателя
Стопорный винт
