POZOR! Bez obzira na sigurnu konstrukciju, upotrebu sigurnosnih
sredstava i dodatnih zaštitnih mjera, uvijek postoji preostali rizik od
ozljeda nastalih tijekom rada.
Ako dođe do pregrijavanja Li-ion aku-baterija ili do kratkog spoja
može doći i do istjecanja kiseline, požara ili eksplozije. Tijekom
sparnih i sunčanih dana aku-baterije ne držite u autima. Nemojte
otvarati aku-baterije. Li-ion aku-baterije su opremljene elektroničkim
zaštitnim uređajima koji nakon oštećenja mogu uzrokovati požar ili
eksploziju aku-baterije.

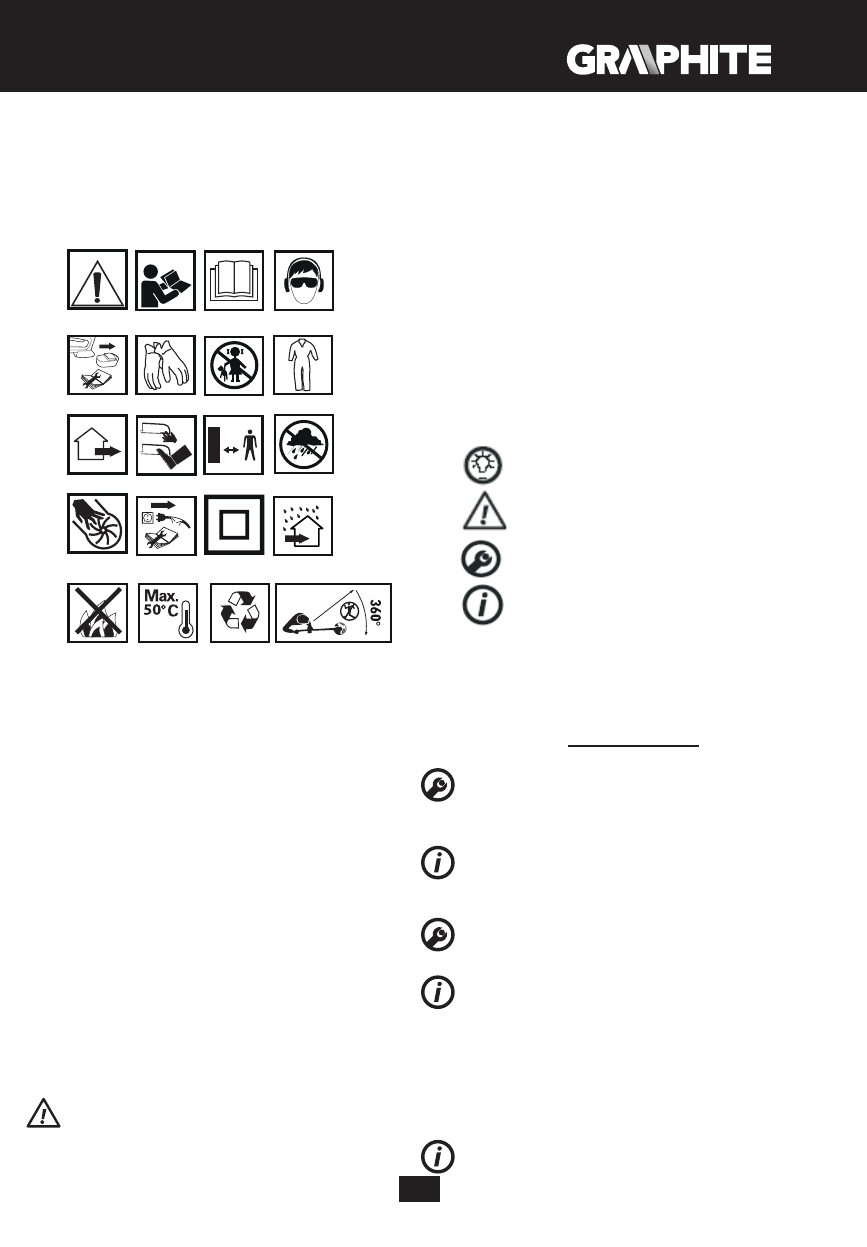

Objašnjenje korištenih piktograma
1
2
3
4
5
6
8
10
11
9
13
14
12
7
15
17
18
16
19
20
1.
POZOR! Pridržavajte se sigurnosnih uputa.
2,3.
Pročitajte Upute za uporabu, uzmite u obzir upozorenja i
sigurnosne uvjete o kojima je riječ u uputama !
4.
Koristite sredstva individualne zaštite (zaštitne gogle, štitnike
sluha).
5.
Prije početka aktivnosti na podešavanju ili čišćenju uređaja izvadite
aku-bateriju
6.
Koristite zaštitne rukavice.
7.
Uređaj čuvajte van dohvata djece.
8.
Koristite zaštitnu odjeću.
9.
Vrtni alat namijenjen za rad na otvorenom
10.
Ruke i noge ne približavajte reznim elementima!
11.
Zadržite sigurni razmak od uključenog vrtnog alata
12.
Uređaj zaštitite od vlage.
13.
Ne stavljajte ruke u otvore uključenog alata.
14.
Isključite punjač prije popravljanja uređaja.
15.
Druga klasa zaštite.
16.
Punjač namijenjen za rad u zatvorenim suhim prostorijama.
17.
Karike ne bacajte u vatru.
18.
Maksimalna dopuštena temperatura karika.
19.
Reciklaža.
20.
Ne dozvolite da se druge osobe približavaju području rada trimera
za travu.
KONSTRUKCIJA I NAMJENA
Akumulatorski trimer je električni alat koji se napaja iz aku-baterije.
Pokreće ga komutatorski motor s trajnim magnetima. Alati tog tipa se
koriste za izvođenje radova u kućnim vrtovima. Trimer je projektiran
za košenje trave na rubovima ili u ugljima travnjaka i zelenih površina
na mjestima gdje ne može raditi kosilica.
Zabranjena je nenamjenska uporaba uređaja.
OPIS GRAFIĆKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja na grafičkim
stranicama ovih uputa.
1.
Žica za rubove
2.
Prsten blokade teleskopske cijevi
3.
Kotačić blokade pomoćne ručke
4.
Pomoćna ručka
5.
Prekidač
6.
Gumb blokade prekidača
7.
Glavna ručka
8.
Rezervni rezni elementi
9.
Teleskopska cijev
10.
Gumb blokade kuta nagiba glave
11.
Štitnik
12.
Rezni element
13.
Glava
14.
Gumb pričvršćivanja aku-baterije
15.
Aku-baterije
16.
Punjač
17.
Diode LED
18.
Gumb signalizacije stanja napunjenosti aku-baterije
19.
Signalizacija stanja napunjenosti aku-baterije (diode LED).
20.
Vijci za pričvršćivanje štitnika
21.
Vreteno
22.
Trn
* Moguće su razlike između crteža i proizvoda.
OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA
POZOR
UPOZORENJE
MONTAŽA/POSTAVKE
INFORMACIJA
OPREMA I DODATNI PRIBOR
1.
Štitnik
-
1
kom.
2.
Glava s reznim elementima
- 1 kom.
3.
Rezni elementi
- 20 kom.
4.
Vijci
-
2
kom.
5.
Vijak
-
1
kom.
PRIPREMA ZA RAD
STAVLJANJE / VAĐENJE AKU-BATERIJE
•
Pritisnite gumb za pričvršćivanje aku-baterije (
14
)
i izvadite aku-
bateriju (
15
)
(
crtež A
).
•
Napunjenu aku-bateriju (
15
)
stavite u držač rukohvata sve dok ne
čujete zvuk poklapanja gumba za pričvršćivanje aku-baterije (
14
)
PUNJENJE AKU-BATERIJE
Aku-baterija za uređaj se isporučuje djelomično napunjena. Punjenje
aku-baterije treba izvesti u uvjetima kad temperatura okoline varira
između 4
O
C-40
O
C. Nova aku-baterija i baterija koja duže vrijeme nije
bila korištena, će dostići puni kapacitet punjenja nakon oko 3 -5 ciklusa
punjenja i pražnjenja.
•
Izvadite aku-bateriju (
15
)
iz uređaja (
crtež A
).
•
Punjač uključite u mrežnu utičnicu (
230 V AC
).
•
Aku-bateriju
(
15
) stavite u punjač (
16
) (
crtež B).
Provjerite je li aku-
baterija dobro namještena (gurnuta do kraja).
Nakon priključivanja punjača na mrežno napajanje (
230 V AC
) –
uključuje se zelena dioda (
17
)
na punjaču
–
koja signalizira priključivanje
napona.
Nakon što aku-bateriju (
15
) stavite u punjač (
16
) – uključuje se crvena
dioda (
17
) na punjaču – koja signalizira da traje proces punjenja aku-
baterije.
Istovremeno trepere zelene diode (
19
) stanja napunjenosti akumulatora
u različitim kombinacijama (vidjeti sljedeći opis)
• Trepere sve diode
– dojava o istrošenosti aku-baterije i potrebi
punjenja.
• Trepere 2 diode
– dojava o djelomičnoj istrošenosti aku-baterije.
• Treperi 1 dioda
– dojava o visokoj razini napunjenosti aku-baterije.
Nakon što se aku-baterija napuni dioda (
17
) na punjaču gori zelenim
svjetlom, a sve diode stanja napunjenosti aku-baterije (
19
) gore
