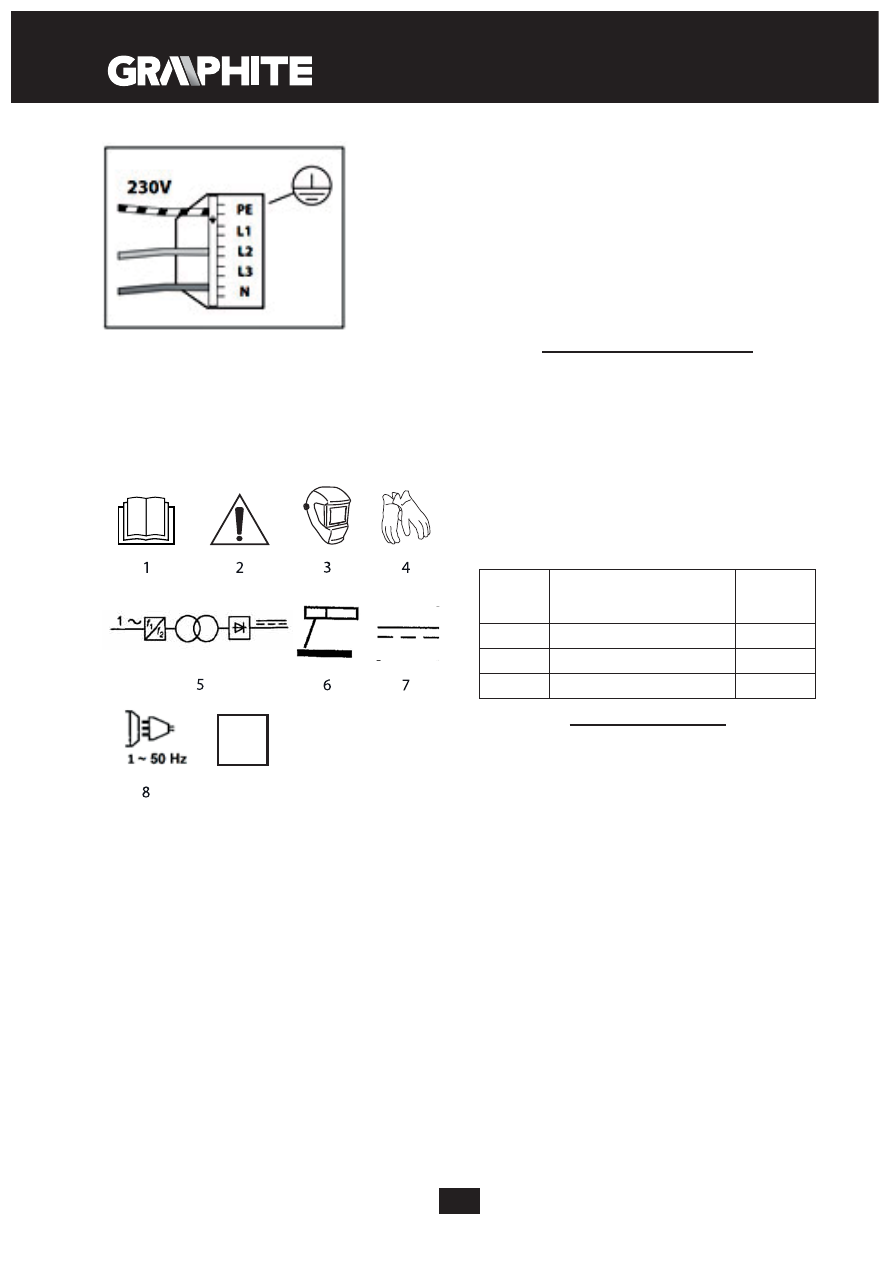

S C H E M AT P O D Ł ĄC Z E N I A W T YC Z K I
Spawarka 56H811 wyposażona jest w oryginalną wtyczkę 16A.
Spawarki 56H812 i 56H813 mogą pobierać prąd przekraczający
16A, w związku z tym konieczne jest zainstalowanie wtyczek
przeznaczonych do pracy przy prądach wyższych, w zależności
od urządzenia pobierany prąd podano na tabliczce znamionowej.
Przy podłączeniu spawarki do instalacji elektrycznej na stałe należy
upewnić się, że dana instalacja może być obciążana maksymalnym
prądem pobieranym przez spawarkę.
O B J A Ś N I E N I E Z A S TO S OWA NYC H P I K TO G R A M ÓW.
9
IP21S
1
0
S
1.
Przecz ytaj instrukcję obsługi, przestrzegaj ostrzeżeń i
warunków bezpieczeństwa w niej zawar tych!
2.
Uwaga zachowaj szczególne środki ostrożności
3.
Stosuj maskę (prz yłbicę) spawalniczą
4.
Stosuj rękawice ochronne
5.
Transformator jednofazowy
6.
Ręczne spawanie elektrodami otulonymi
7.
Źródło energii dostarcza prąd stały (DC)
8.
Obwód zasilania jednofazowy, prądu przemiennego o
częstotliwości 50 Hz
9.
Odpowiednie do spawania w środowisku o podwyższonym
zagrożeniu porażeniem elektr ycznym
10.
Spawalnicze źródło energii zaprojektowane do pracy
wewnątrz pomieszczeń
K L A S YF I K AC J A E M C
EN 55011 – Klasa B
B U D OWA I Z A S TO S OWA N I E
Spawarka jest urządzeniem spawalnicz ym w I klasie izolacji,
służ y do spawania metodą MMA. Do spawania metodą MMA
stosowane są elektrody otulone montowane w zacisku przewodu
spawalniczego MMA. Elektrody te ulegają przetopieniu razem z
materiałem spawanym. Spawarki mają stałą charakter ystyka
prądowa.
O P I S S T R O N G R A F I C Z NYC H
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
1.
Gniazdo przewodu uziemienia (-)
2.
Gniazdo przewodu spawalniczego MMA (+)
3.
Pokrętło nastaw prądu spawania
4.
Dioda sygnalizacyjna podłączenia urządzenia
5.
Dioda sygnalizacyjna przegrzania uz wojenia
W YP O S A Ż E N I E I A KC E S O R I A
1.
Tarcza
spawalnicza
-
1
szt.
2.
Młotek spawalnicz y ze szczotką
- 1 szt.
3.
Przewód spawalnicz y MMA
- 1 szt.
4.
Przewód
uziemiający
-
1
szt.
PRZYGOTOWANIE DO PRACY
P O D Ł ĄC Z E N I E D O S I E C I
Przed podłączeniem urządzenia do sieci należ y upewnić się, cz y
napięcie i natężenie prądu zgodne jest z war tościami podanymi
na tabliczce znamionowej. Przewód zasilający powinien być
zaopatrzony w zabezpieczenia w postaci bezpieczników
topikowych lub automatycznych wyłączników o zakresie
odpowiednim do mocy urządzenia. Podłącz yć spawarkę do
prądu i skontrolować, cz y świeci się lampka kontrolna.
UWAGA:
Instalacja elektr yczna powinna posiadać wyłącznik
nadmiarowo-prądowy, odpowiedni dla prądu znamionowego
spawarki. Instalacja powinna być wykonana w sposób
profesjonalny, zapewniający poprawne działanie prz y obciążeniu
znamionowym wyłącznika nadmiarowo-prądowego.
Model
spawarki
MMA
Zabezpieczenie
Wartość
56H811
Wyłącznik nadmiarowo-prądowy
≥ 16 A
56H812
Wyłącznik nadmiarowo-prądowy
≥ 20 A
56H813
Wyłącznik nadmiarowo-prądowy
≥ 25 A
PRACA / USTAWIENIA
UWAGA: Spawarkę należy podłączyć do zasilania zawsze
na końcu, po przygotowaniu materiału i upewnieniu się, że
wszystkie połączenia są dobrze wykonane.
S PAWA N I E M E TO DĄ M M A
Aby rozpocząć spawanie metodą MMA należ y :
•
Podłącz yć przewód uziemienia (
B
) do gniazda (
1
).
•
Podłącz yć przewód spawalnicz y MMA (
A
) do gniazda (
2
).
•
Dopiero po poprawnym podłączeniu urządzenia można
podłącz yć urządzenie do zasilania i włącz yć włącznik
znajdujący się na tylnej płycie urządzenia.
•
Pokrętłem nastawy prądu spawania (
12
) należ y ustawić
pożądane natężenie prądu spawania, w zależności od uż ytej
elektrody spawalniczej oraz grubości obrabianego elementu.
SYGNALIZACJA
Urządzenie wyposażono w dwie diody sygnalizacyjne (
4
,
5
).
Dioda sygnalizacyjna podłączenie urządzenia (
4
) informuje
o podłączeniu urządzenia do napięcia elektr ycznego. Dioda
sygnalizacyjna przegrzania uz wojenia (
5
) zapali się jeśli
urządzenie zbyt długo będzie pracowało prz y wysokim
obciążeniu i temperatura uz wojenia przekrocz y war tość
dopuszczalną. Po zapaleniu się diody (
5
) należ y natychmiast
przer wać pracę. Należ y odczekać, aż temperatura uz wojenia
osiągnie niższą war tość i dioda (
5
) zgaśnie. Dopiero po
zgaśnięciu diody (
5
) możliwa jest dalsza praca urządzenia. W
prz ypadku zapalenia się diody sygnalizacyjnej przegrzanie
uz wojenia (
5
) bezpośrednio po podłączeniu do zasilania oznacza
to, że napięcie zasilania różni się od napięcia znamionowego. W
takim wypadku należ y odłącz yć urządzenie i sprawdzić źródło
zasilania.
