36

•

Kad metināšanas aparāts ir ieslēgts, aizliegts pieskar ties pie
elektroda vai jebkāda elektrību vadošā metāla elementa, kas
saskaras ar metināšanas elektrisko ķēdi.

•

Nedrīkst izmantot darba kabeļus ar bojātu izolāciju – tas var
kļūt par elektrotrieciena iemeslu.

•

Nedrīkst izmantot ierīci bez tās korpusa.

•

Aizliegts iemērcēt elektrodus ūdenī, lai tos atdzesētu.

•

Ierīci drīkst pieslēgt tikai pie tādas elektroinstalācijas, kas
aprīkota ar strāvas-noplūdes aizsardzību.

E L E K T R O D U  T U R Ē TĀ J I:

• Atļauts izmantot tikai izolētus elektrodu turētājus.

Pēc

metināšanas beigām izņemt elektrodu no turētāja. Nedrīkst
izmantot turētājus ar iz virzītām nostiprinātājskrūvēm.

S AV I E N OTĀ J I:

•

Metināšanas kabeļu savienošanai izmantot tikai izolētus
savienotājus.

VA D I/K A B E Ļ I:

•

Bieži pārbaudīt vadus/kabeļus, vai tie nav noberzušies,
pārgriezti vai citādi bojāti.

NEKAVĒ JOTIES NOMAINĪT

vadu/kabeli ar bojātu vai nolietotu izolāciju, lai iz vairītos no
elektrotrieciena riska.

A I Z S A R G A P R Ī KO J U M S:

•

Aizliegts atvienot vai demontēt aprīkojumu, kas aizsargā
no noplūdes strāvas vai pārkaršanas. Pirms metināšanas
aparāta instalēšanas, pārbaudes vai remonta atvienot ierīci
no elektrotīkla, lai iz vairītos no ierīces nejaušas ieslēgšanās. Ja
metināšanas aparāts tiek atstāts bez uzraudzības, tas vienmēr
jāatslēdz no elektrotīkla.

PERSONU AR SIRDS STIMUL ATORU DROŠĪBA:

• Elektromagnētiskais lauks, ko rada metināšanas strāva,

var būt bīstams personām, kas lieto sirds stimulatoru.

Sirds stimulatoru lietotājiem ir jākonsultējas ar ārstu, lai
noskaidrotu, vai drīkst atrasties blakus elektroloka vai punktu
metināšanas ierīcēm.

B R Ī D I N Ā J U M S

Visi metināšanas aparāta elementi ir pārklāti ar aizsargsveķiem.
Tādejādi pirmo minūšu laikā pēc metināšanas aparāta
iedarbināšanas var redzēt dūmus. Nav jāuztraucas, šī parādība
pazudīs pēc dažām minūtēm.

B R Ī D I N Ā J U M S

Ierīce ir paredzēta izmantošanai iekštelpās,

tā jāsargā no

mitruma.

A P KO P E

• Pirms jebkādas apkopes vai rezerves daļu nomaiņas

atvienot ierīci no elektrotīkla.

 Tikai tad, kad ir pārliecināts,

ka ierīce ir atslēgta no sprieguma un ierīces elementi nav
karsti, var uzsākt apkopi vai rezer ves daļu maiņu.

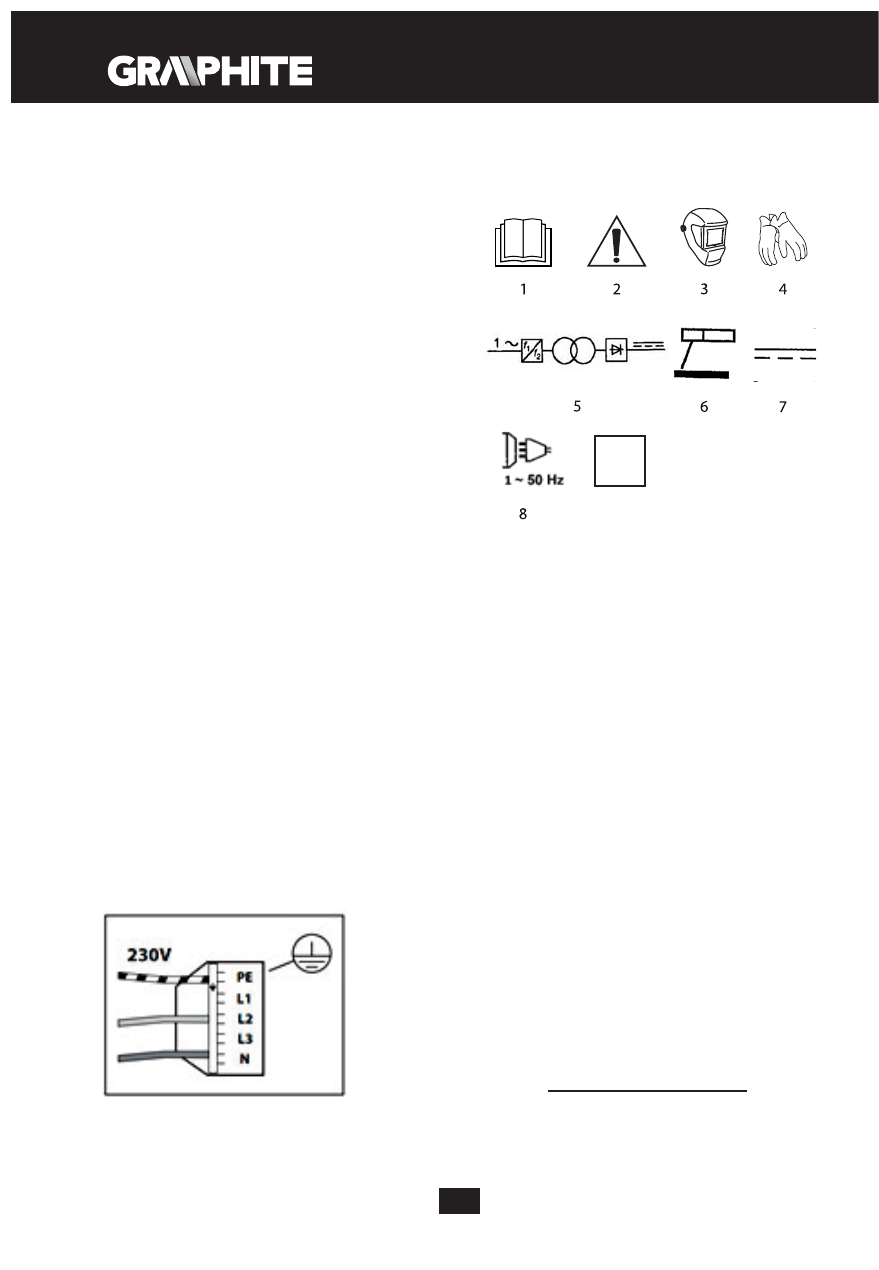

KO N TA K T DA K Š A S  P I E S L Ē G U M A  S H Ē M A

56H811 metināšanas invertors ir aprīkots ar oriģinālu 16A
kontaktdakšu. 56H812 un 56H813 metināšanas invertori darba
laikā var patērēt strāvu, kas ir lielāka par 16A, tādejādi nepieciešams
instalēt kontaktdakšas, kas ir paredzētas darbam ar lielāku strāvu;

katras ierīces patērējamā strāva ir norādīta nominālo parametru
tabulā.  Pieslēdzot metināšanas aparātu pie elektrotīkla uz ilgstošu
laiku (pastāvīgi), jāpārliecinās, ka pa šo elektroinstalāciju var plūst
maksimālā strāva, kādu patērē metināšanas invertors.

IZMANTOTO PIK TOGR AMMU SK AIDROJUMS:

9

IP21S

1

0

S

1.

Izlasīt lietošanas instrukciju, ievērot tajā ietver tus drošības
brīdinājumus un noteikumus!

2.

Uzmanību: nodrošināt īpašus drošības pasākumus.

3.

Lietot metināšanas masku.

4.

Lietot aizsargcimdus.

5.

Vienfāzes transformators.

6.

Manuālā metināšana ar pārklātiem elektrodiem.

7.

Enerģijas avots piegādā līdzstrāvu (DC).

8.

Vienfāzes maiņstrāvas barošanas ķēde ar frekvenci 50 Hz.

9.

Atbilst metināšanai vidē ar paaugstinātu elektrotrieciena
risku.

10.

Metināšanas enerģijas avots ir ieprojektēts darbiem
iekštelpās.

E M S  D I R E K T Ī VA

EN 55011 – B klase

U Z B Ū V E  U N  P I E L I E TO J U M S

Metināšanas inver tors ir I izolācijas klases metināšanas ierīce, kas
kalpo metināšanai ar MMA metodi. Šai metodei tiek izmantoti
pārklāti elektrodi, kas tiek stiprināti MMA metināšanas vada
spailē. Šie elektrodi tiek izkausēti kopā ar metināmo materiālu.
Metināšanas inver toram ir pastāvīgais strāvas raksturojums.

G R A F I S K Ā S  DA Ļ A S  A P R A K S TS

Zemāk minētā numerācija attiecās uz tiem ierīces elementiem,
kas ir aprakstīti šīs instrukcijas grafiskajā daļā.

1.

Zemējuma vada ligzda (-)

2.

MMA metināšanas vada ligzda (+)

3.

Metināšanas strāvas regulētājpoga

4.

Diode, kas signalizē par ierīces pieslēgumu

5.

Diode, kas signalizē par tinuma pārkaršanu

A P R Ī KO J U M S  U N  P I E D E R U M I

1.

Metināšanas

disks     -

1

gab.

2.

Metināšanas āmurs ar birsti

- 1 gab.

3.

MMA metināšanas vads

- 1 gab.

4.

Zemējošais

vads

     -

1

gab.

SAGATAVOŠANĀS DARBAM

PIESLĒGŠANA PIE BAROŠANAS TĪKL A

Pirms pieslēgšanas pie barošanas tīkla pārbaudīt, vai barošanas
tīkla spriegums un frekvence atbilst ierīces nominālo parametru
tabulā esošajām vēr tībām. Barošanas vadam ir jānodrošina
aizsardzība drošinātāja vai automātslēdža veidā ar diapazonu,
