Varilnik 56H811 ima originalni vtič 16A. Varilnika 56H812 in
56H813 lahko odjemata tok, ki presega 16 A, v zvezi s čim je nujno
potrebno namestiti vtiče, ki so namenjeni za delo pri višjih tokovih,
glede na napravo je odjemni tok naveden na označni tablici. Pri
trajni priključitvi varilnika na električno napeljavo poskrbite, da
je napeljava lahko obremenjena z največjim tokom, ki ga odjema
varilnik.

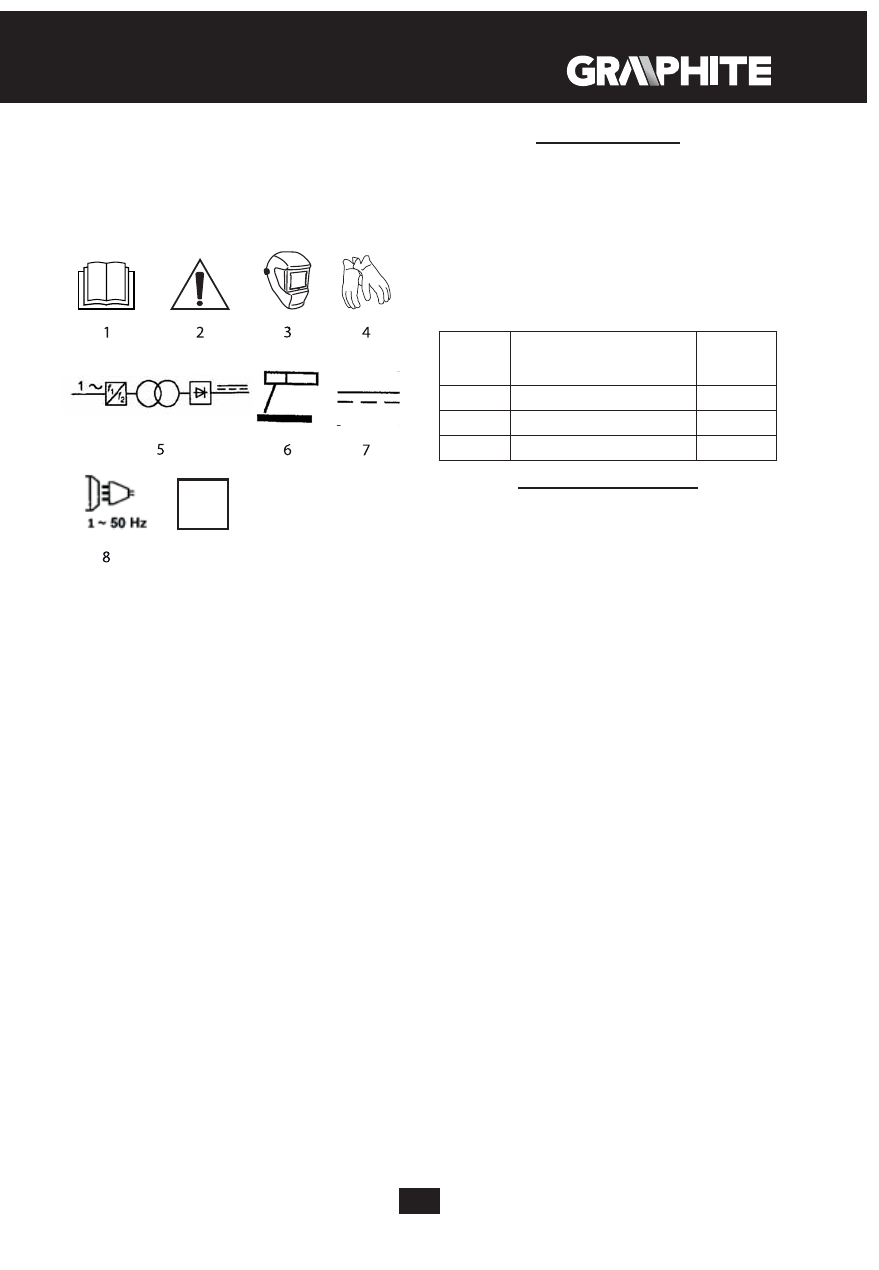

P O J A S N I LO U P O R A B L J E N I H P I K TO G R A M OV:
9
IP21S
1
0
S
1.
Preberite navodila, upoštevajte v njih navedena varnostna
opozorila in pogoje!
2.
Pozor, bodite še posebej previdni
3.
Uporabljajte varilno masko (vizir)
4.
Uporabljajte zaščitne rokavice
5.
Enofazni transformator
6.
Ročno varjenje z obloženimi elektrodami
7.
Vir energije je enosmerni tok (DC)
8.
Enofazni tokokrog, izmenični tok s frekvenco 50 Hz
9.
Primerno za varjenje v okolju s povišano nevarnostjo
električnega udara
10.
Vir energije za varjenje je zasnovan za delo v notranjosti
K L A S I F I K AC I J A E M C
EN 55011 – razred B
ZG R ADBA IN UPOR ABA
Varilnik je varilna naprava izolacijskega razreda I in služi
za varjenje z metodo MMA. Za varjenje z metodo MMA se
uporabljajo obložene elektrode, ki se namestijo v vpetje
varilne pištole MMA. Te elektrode se topijo skupaj z varjenim
materialom. Varilniki imajo konstantno tokovno karakteristiko.
O P I S G R A F I Č N I H S T R A N I
Spodnje oštevilčenje se nanaša na elemente orodja, ki so
predstavljeni na grafičnih straneh pričujočih navodil.
1.
Ozemljitvena vtičnica (-)
2.
Varilna vtičnica MMA (+)
3.
Gumb za regulacijo varilnega toka
4.
Dioda, ki signalizira priključitev naprave
5.
Dioda, ki signalizira pregretje navitja
O P R E M A I N P R I B O R
1.
Varilni
ščitnik -
1
kos
2.
Varilno kladivo s ščetko
- 1 kos
3.
Varilni kabel MMA
- 1 kos
4.
Ozemljitveni kabel
- 1 kos
PRIPRAVA NA DELO
P R I P R AVA N A D E LO
Pred priklopom orodja na omrežje se je treba prepričati, da sta
napetost in tok v skladu z vrednostmi, navedenimi na označni
tablici. Napajalni kabel mora biti opremljen z zaščitami v obliki
talilnih varovalk ali avtomatskih stikal v ustreznem območju
glede na moč orodja. Varilnik priključite na napetost in preverite,
če sveti kontrolna lučka.
POZOR!
Električna napeljava mora imeti vgrajeno varovalko
FID, ki ustreza nazivnemu toku varilnika. Napeljava mora biti
narejena na strokoven način, ki zagotavlja pravilno delovanje
pod nazivno obremenitvijo varovalke FID.
Model
varilnika
MMA
Varovalo
Vrednost
56H811
Varovalka FID
≥ 16 A
56H812
Varovalka FID
≥ 20 A
56H813
Varovalka FID
≥ 25 A
UPORABA / NASTAVIT VE
POZOR! Varilnik se na napajanje priklopi vedno na koncu, po
pripravi materiala in zagotovitvi, da so vsi priključki dobro
izvedeni.
VA R J E N J E Z M E TO D O M M A
Da bi začeli variti z metodo MMA, je treba:
•
Priključiti ozemljitveni kabel (
B
) v vtičnico (
1
).
•
Priključiti varilni kabel MMA (
A
) v vtičnico (
2
).
•
Šele po ustrezni pripravi naprave jo je mogoče priključiti na
napajanje in vključiti stikalo na zadnji strani naprave.
•
Z gumbom za regulacijo varilnega toka (
12
) nastavite želeni
varilni tok, odvisno od uporabljene varilne elektrode in
debeline obdelovanca.
SIGNALIZACIJA
Naprava je opremljena z 2 signalnima diodama (
4, 5
). Signalna
dioda priključitve naprave (
4
) obvesti o priključitvi naprave na
napetost. Signalna dioda pregretja navitja (
5
) zasveti, če naprava
predolgo deluje pri visoki obremenitvi in temperatura navitja
preseže dopustno vrednost. Potem, ko dioda (
5
) zasveti, je
treba takoj prenehati z delom. Počakati je treba, da temperatura
navitja doseže nižjo vrednost in dioda (
5
) ugasne. Šele ko dioda
(
5
) ugasne, je mogoče nadaljevati z delom. Če zasveti signalna
dioda pregretja navitja (
5
) takoj po priključitvi na napajanje, to
pomeni, da se napajalna napetost razlikuje od nazivne napetosti.
V tem primeru je treba napravo odklopiti od napajanja in
preveriti vir napajanja.
POZOR!
Če uporabnik prekorači nazivni čas trajanja obremenitve
med varjenjem, temperatura naprave zraste na dopustno. To
lahko povzroči uničenje in/ali hitrejšo obrabo naprave.
POMEMBNO:
Poskrbite, da bo med varjenim predmetom in
sponko varilnika dober stik. Z vr tljivim gumbom nastavite
velikost toka, ki bo v skladu z debelino materiala in vrsto z varka.
Visok varilni tok lahko prekine delovanje drugih električnih
naprav.
Simbol dela X(%)
pomeni nazivni čas trajanja obremenitve, ki
se nanaša na 10-minutni delovni cikel pri dani obremenitvi. Na
primer: oznako 60% je treba razumeti kot 6 minut dela pri dani
obremenitvi (navedeno v tabeli z nazivnimi podatki in tabeli na
napravi) ter 4 minute premora pred nadaljevanjem dela.
