Keevitusseade 56H811on varustatud 16 A originaalpistikuga.
Keevitusseadmed 56H812 ja 56H813 saavad kasutada voolutugevust
üle 16 A, seega tuleb paigaldada suurema voolutugevuse jaoks
mõeldud pistik. Konkreetse seadme kasutatav voolutugevus
on näidatud nominaaltabelis. Kui ühendate keevitusseadmed
elektrisüsteemi püsivalt, veenduge, et elektrisüsteem talub
keevitusseadme maksimaalset voolutugevust.

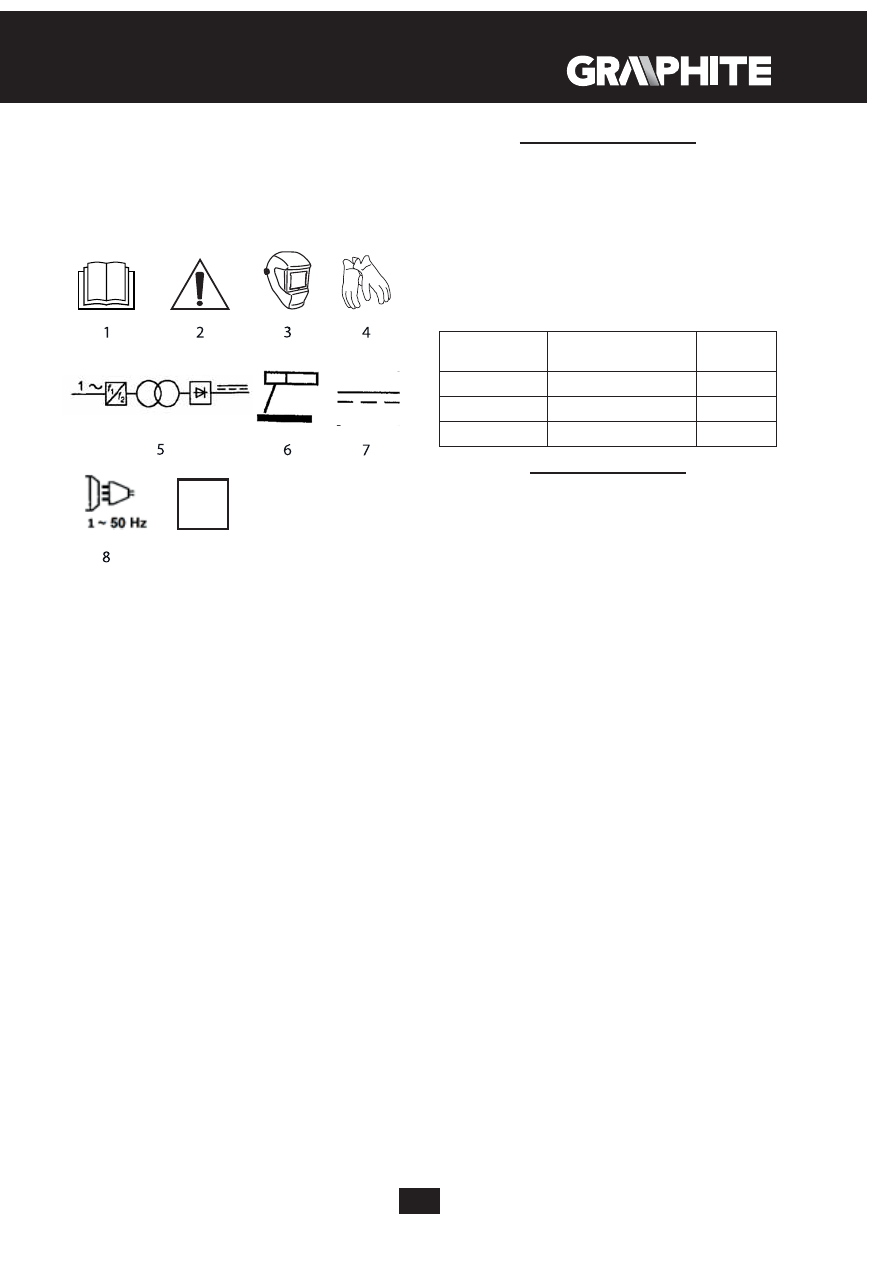

K A S U TAT U D  P I K TO G R A M M I D E  S E LG I T U S E D

9

IP21S

1

0

S

1.

Lugege kasutusjuhend läbi ning järgige selles toodud
hoiatusi ja ohutusjuhiseid!

2.

Tähelepanu, pidage kinni eriohutusjuhistest.

3.

Kasutage keevitusmaski.

4.

Kasutage kaitsekindaid.

5.

Ühefaasiline transformaator

6.

Käsitsi keevitamine sulavate elektroodidega

7.

Energiaallikas tarnib alalisvoolu (DC)

8.

Ühefaasiline toitejuhe vahelduvvoolule sagedusega 50 Hz

9.

Sobib keevitamiseks keskkonnas, kus valitseb kõrgendatud
elektrilöögioht.

10.

Keevitus-energiaallikas, mis on mõeldud töötamiseks
siseruumides.

E M C  K L A S S I F I K ATS I O O N

EN 55011 – klass B

E H I T U S  J A  K A S U TA M I N E

Tegemist on I isolatsiooniklassi keevitusseadmega, mida
kasutatakse keevitamiseks MMA-meetodil. MMA-meetodil
keevitamiseks kasutatakse sulavaid elektroode, mis
paigaldatakse keevitusklambri klambrisse. Need elektroodid
sulatatakse koos keevitatava materjaliga. Keevitusseadmetel on
püsivad vooluomadused.

J O O N I S T E  S E LG I T U S

Alltoodud numeratsioon vastab käesoleva juhendi joonistel
kujutatud seadme elementide numeratsioonile.

1.

Maandusjuhtme pesa (-)

2.

MMA-keevituskaabli pesa (+)

3.

Keevitusvoolu reguleerimise nupp

4.

Diood, mis annab märku, et seade on vooluvõrku ühendatud

5.

Diood, mis annab märku seadme ülekuumenemisest

VA RUSTUS JA TA RVIKUD

1.

Keevitusketas    -

1

tk

2.

Harjaga keevitusvasar

- 1 tk

3.

MMA-keevituskaabel

  -

1

tk

4.

Maandusjuhe    -

1

tk

ET TEVALMISTUS TÖÖKS

VÕ R K U  Ü H E N DA M I N E

Enne seadme ühendamist vooluvõrku veenduge, et võrgu pinge
ja voolusagedus vastaksid seadme nominaaltabelis toodud
väär tustele. Toitejuhe peab olema varustatud ohutuseadmetega
sulavkaitsmete või automaatlülitite kujul seame võimsusele
vastavas ulatuses. Ühendage keevitusseade vooluvõrku ja
kontrollige, kas kontrolllamp süttib.

TÄHELEPANU:

 Elektrisüsteem peab olema varustatud

ülevoolukaitsmega, mis sobib keevitusseadme nominaalvooluga.
Elektrisüsteem peab olema paigaldatud professionaalsel viisil,
mis tagab nominaalpinge korral ülevoolukaitsme õige toimimise.

Keevitusseadme

mudel MMA

Kaitsmed

Väärtus

56H811

Ülevoolukaitse

≥ 16 A

56H812

Ülevoolukaitse

≥ 20 A

56H813

Ülevoolukaitse

≥ 25 A

TÖÖ / SEADISTAMINE

TÄHELEPANU: Ühendage keevitusvõrku alles pärast seda, kui
keevitatav materjal on ette valmistaud ja olete veendunud, et
kõik ühendused vastavad nõuetele.

K E E V I TA M I N E  M M A - M E E TO D I L

Keevitamise alustamiseks MMA-meetodil:

•

Ühendage maandusjuhe (

B

) pesasse (

1

).

•

Ühendage MMA-keevituskaabel (

A

) pesasse (

2

).

•

Alles pärast seda, kui seadme elemendid on ühendatud,
ühendage keevitusseade vooluvõrku ja lülitage sisse seadme
tagumisel plaadil asuvast töölülitist.

•

Valige keevitusvoolu seadistamise nupu (

12

) abil

keevitusvoolu soovitud tugevus, olenevalt kasutatavast
elektroonist ja töödeldava elemendi paksusest.

SIGNAALDIOODID

Seade on varustatud kahe signaaldioodiga (

4, 5

).

Vooluvõrguühenduse diood (

4

) annab märku, et seade on

vooluvõrku ühendatud. Ülekuumenemise diood (

5

) süttib siis,

kui seade on liiga kaua asuure koormusega töötanud ja seadme
temperatuur ületab lubatud väär tuse. Selle dioodi (

5

) süttimisel

katkestage kohe töö. Oodake, et temperatuur langeks ja diood
(

5

) kustuks. Seadmega saab edasi töötada alles pärast dioodi

(

5

) kustumist. Kui ülekuumenemise diood (

5

) süttib kohe pärast

seadme ühendamist vooluvõrku, tähendab see, et toitevõrgu
pinge erineb nominaalpingest. Sellisel juhul tõmmake seadme
pistik pistikupesast välja ja kontrollige toiteallikat.

TÄHELEPANU:

 Kui kasutaja ületab keevitamise ajal seadme

nominaalse tööaja, tõuseb temperatuur lubatust kõrgemaks.
See võib seadet kahjustada või põhjustada selle enneaegset
kulumist.

OLULINE:

 Veenduge, et keevitatav objekt ja keevitusaparaadi

klamber haakuksid piisavalt. Seadistage nupu abil voolutugevus,
mis vastab materjali paksusele ja ühendustüübile. Keevitamisel
kasutatav voolutugevus võib häirida teiste elektriseadmete
tööd.

Töö sümbol X(%)

 näitab nominaalset koormuse kesvtust,

10-minutilise töötsükli korral selle koormuse juures. Näiteks:
märgistus 60% tähendab, et sellel koormusel (näidatud
nominaalandmete tabelis ja seadmel oleval tahvlil) peab
6-minutise tööaja järel laskma seadmel enne uuesti tööle
panemist 4 minutit seista.
