25

•

Nikdy se nedotýkejte elektrod nebo jakéhokoliv vodivého
kovového pr vku, kter ý je v kontaktu s elektrickým obvodem v
době, kdy je svářečka zapnutá.

•

Nepoužívejte pracovní kabely s poškozenou izolací, poškozená
izolace vodičů představuje nebezpečí úrazu elektrickým
proudem.

•

Zařízení nepoužívejte, pokud je odstraněn jeho kr yt.

•

Nikdy neponořujte elektrody do vody pro jejich ochlazení.

•

Zařízení připojujte výhradně k elektrické instalaci, která je
vybavena nadproudovou ochranou.

SVAŘOVAC Í DRŽ ÁKY:

• Je dovoleno používat pouze izolované držáky svařovacích

elektrod.

Po dokončení svařování vyjměte elektrodu z držáku.

Nepoužívejte držáky s vyčnívajícími upevňujícími šrouby.

P Ř Í P O J KY:

•

Ke spojování svářecích kabelů používejte výhradně izolované
přípojky.

K A B E LY:

•

Kabely je třeba často kontrolovat, zda nevykazují stopy oděru,
přeřezání nebo jiná poškození. Veškeré poškozené kabely
nebo kabely s opotřebovanou izolací by měly být

 OKAMŽITĚ

VYMĚNĚNY,

 aby se zabránilo riziku úrazu elektrickým

proudem.

Z A B E Z P E Č E N Í:

•

Nikdy neodpojujte a nedemontujte bezpečnostní ochranu
proti svodovému proudu nebo přehřátí. Před zahájením
instalace svářečky, její kontroly nebo opravy, odpojte zařízení
od sítě, aby se zabránilo jeho náhodnému  zapnutí. Necháváte -
li svářečku bez dozoru, vždy ji odpojte od sítě.

B E Z P E Č N O S T  O S O B,  K T E R É  P O U Ž Í VA J Í  K A R D I O S T I M U -
L ÁTO R:

• Elektromagnetické pole svařovacího proudu může být

nebezpečné pro osoby používající kardiostimulátor.

Uživatelé kardiostimulátorů by se měli poradit s lékařem,
zda mohou pobývat v blízkosti obloukových a bodových
svařovacích zařízení.

V ÝS T R A H A

Všechny elektrické pr vky svářečky jsou pokr yty ochrannou
pr yskyřicí. Proto během pr vních několika minut po spuštění
svářečky z ní může unikat viditelný kouř. Není třeba se obávat, tento
jev zmizí po několika minutách.

V ÝS T R A H A

Zařízení je určeno pro vnitřní provoz,

chraňte jej před vlhkem.

ÚDRŽBA

• Před každou údržbou nebo výměnou náhradních dílů

odpojte zařízení od elektrického napětí.

Tepr ve po tom, co

se ujistíte, že zařízení bylo odpojeno od napětí a části zařízení
nejsou horké, můžete provést údržbu, vyměnit výměnné díly.

SCHÉMA PŘIPOJENÍ Z ÁSTRČKY

Svářečka 56H811 je vybavena původní zástrčkou 16A. Svářečky
56H812 a 56H813 mohou odebírat proud překračující 16A, proto je
nutné nainstalovat zástrčky určené k práci na vyšších proudech, v

závislosti na zařízení odebíraný proud je uvedený na typovém štítku.
Při připojování svářečky do elektrické instalace natrvalo, ujistěte
se, že daná instalace může být zatěžována maximálním proudem
odebíraným svářečkou.

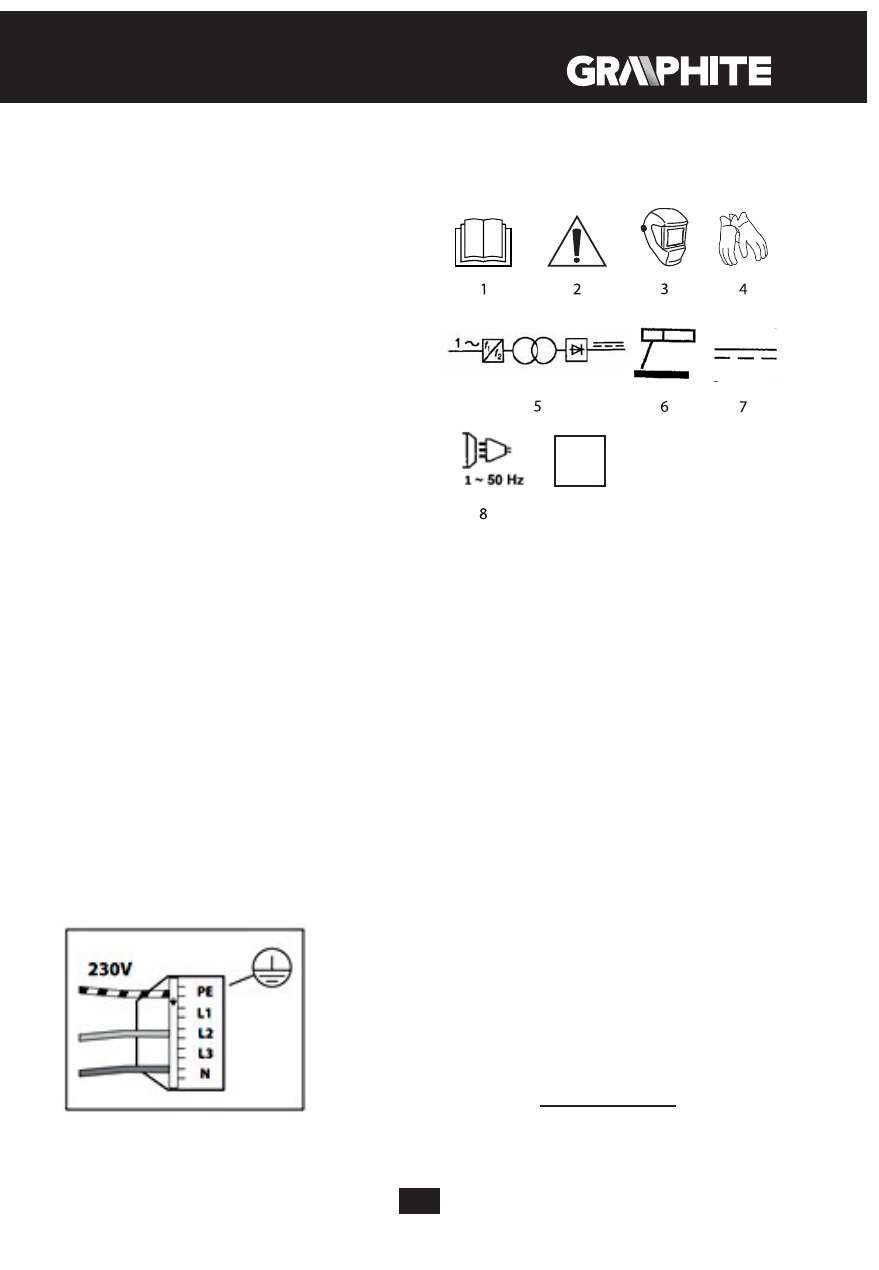

V YS V Ě T L I V KY  K  P O U Ž I T ÝM  P I K TO G R A M Ů M:

9

IP21S

1

0

S

1.

Přečtěte si tento návod k obsluze a respektujte v něm
uvedená upozornění a bezpečnostní pokyny!

2.

Pozor! Dbejte z vláštních bezpečnostních opatření!

3.

Použijte svářecí masku (přilbu)

4.

Používejte ochranné rukavice.

5.

Jednofázový transformátor

6.

Ruční svařování obalenou elektrodou

7.

Zdroj energie poskytuje stejnosměrný proud (DC)

8.

Napájecí zdroj jednofázový, se střídavým proudem s
frekvencí 50 Hz

9.

Vhodné pro svařování v prostředí se z výšeným nebezpečím
úrazu elektrickým proudem

10.

Svařovací zdroj energie byl navržen pro vnitřní provoz

K L A S I F I K AC E  E M C

EN 55011 – Třída B

KONSTRUKCE A POUŽITÍ

Svářečka je svářecím zařízením I. třídy ochrany, která slouží
pro svařování metodou MMA. Ke svařování metodou MMA
jsou používány obalené elektrody, montované ve svorce
svářecího kabelu MMA. Tyto elektrody jsou přetavovány spolu
se svařovaným materiálem. Svářečky mají stálou proudovou
charakteristiku.

P O P I S  S T R A N  S V YO B R A Z E N Í M I

Níže uvedené číslování se vztahuje k pr vkům zařízení
znázorněným na vyobrazeních v tomto návodu.

1.

Zásuvka kabelu uzemnění (-)

2.

Zásuvka svařovacího kabelu MMA (+)

3.

Otočný knoflík nastavení svářecího proudu

4.

Signalizační dioda připojení zařízení

5.

Signalizační dioda přehřátí vinutí

VYBAVENÍ A PŘÍSLUŠENST VÍ

1.

Svářecí

štít

     –

1

ks

2.

Svářečské kladivo s kar táčem

– 1 ks

3.

Svářecí kabel MMA

– 1 ks

4.

Uzemňovací kabel

– 1 ks

PŘÍPRAVA K PRÁCI

P Ř I P O J E N Í  K  S Í T I

Před připojením zařízení do sítě se vždy přesvědčte, zda napětí
a intenzita proudu odpovídá napětí uvedenému na typovém
štítku zařízení. Napájecí kabel musí být vybavený ochranami v
