22

•

În timpul sudării, menţineţi corpul și îmbrăcămintea uscată.
Nu începeţi niciodată sudarea într-un mediu umed fără o
protecţie adecvată împotriva șocurilor electrice.

•

Nu atingeţi niciodată electrodul sau orice element metalic
conductor care intră în contact cu circuitul electric de sudură
în timp ce aparatul de sudat este în funcţiune.

•

Nu utilizaţi cabluri de lucru cu izolaţie deteriorată, izolaţia
deteriorată poate provoca șocuri electrice.

•

Nu utilizaţi dispozitivul dacă carcasa a fost scoasă.

•

Nu scufundaţi niciodată electrodul în apă pentru al răci.

•

Dispozitivul poate fi conectat numai la o instalaţie electrică
echipată cu întrerupător diferenţial

M Â N E R E  D E  S U D U R Ă:

• Pot fi utilizate numai mânere de sudat cu izolație  a

electrozilor.

 După terminarea sudurii, scoateţi electrodul din

mâner. Nu utilizaţi mânere cu șuruburi de fixare proeminente.

R ACO R D U R I:

•

Pentru conectarea cablurilor de sudură trebuie utilizate numai
racorduri izolate.

C A B LU R I:

•

Trebuie verificate frecvent cablurile dacă nu prezintă rosături,
tăieturi sau alte deteriorări. Toate cablurile cu izolaţie
deteriorată sau uzată trebuie

ÎNLOCUITE IMEDIAT

 pentru a

evita riscul de electrocutare.

S I G U R A N Ț E:

• Câmpul electromagnetic generat de curentul de sudură

poate fi periculos pentru persoanele care utilizează un
stimulator cardiac.

Utilizatorii de stimulatoare cardiace

trebuie să consulte un medic întrebând dacă pot să se afle în
apropierea mașinilor de sudare cu arc sau în puncte.

S I G U R A N ȚA  P E R S OA N E LO R   C A R E  U T I L I Z E A Z Ă  S T I M U L A -
TOA R E  C A R D I AC E:

• Câmpul electromagnetic generat de curentul de sudură

poate fi periculos pentru persoanele care utilizează un
stimulator cardiac.

Utilizatorii de stimulatoare cardiace

trebuie să consulte un medic întrebând dacă pot să se afle în
apropierea mașinilor de sudare cu arc sau în puncte.

AV E R T I S M E N T

Toate componentele electrice ale aparatului de sudură au fost
acoperite cu o rășină protectoare. De aceea, în primele câteva
minute după punerea în funcțiune, poate emite un fum vizibil. Nu
vă temeți, fenomenul va dispărea după câteva minute.

AV E R T I S M E N T

Dispozitivul este proiectat pentru funcţionare în interior,

a se

proteja împotriva umidității.

ΠN T R E Ț I N E R E

• Înainte de efectuarea oricăror lucrări de întreținere

sau înlocuire a pieselor, deconectați dispozitivul de la
tensiunea de alimentare.

Numai  după ce vă asiguraţi că

dispozitivul a fost deconectat de la tensiune și componentele
dispozitivului nu sunt fierbinţi, puteţi efectua lucrările de
întreţinere, puteţi înlocuiţi piesele înlocuibile.

D I AG R A M A  CO N E C TĂ R I I  F I Ș E I

Aparatul pentru sudură 56H811 este înzestrat cu fi șa originală de
16A. Aparatele 56H812 și 56H813 pot lua curent care depășește
16A, prin urmare este necesar să se instaleze fi șe  proiectate
pentru a funcţiona la curenţi mai mari, în funcţie de dispozitiv,
curentul necesar este scris pe plăcuţa de fabricaţie. La conectarea
permanentă a mașinii de sudat la instalaţia electrică, asiguraţi-vă
că instalaţia respectivă poate fi  încărcată cu curentul maxim luat de
mașina de sudură.

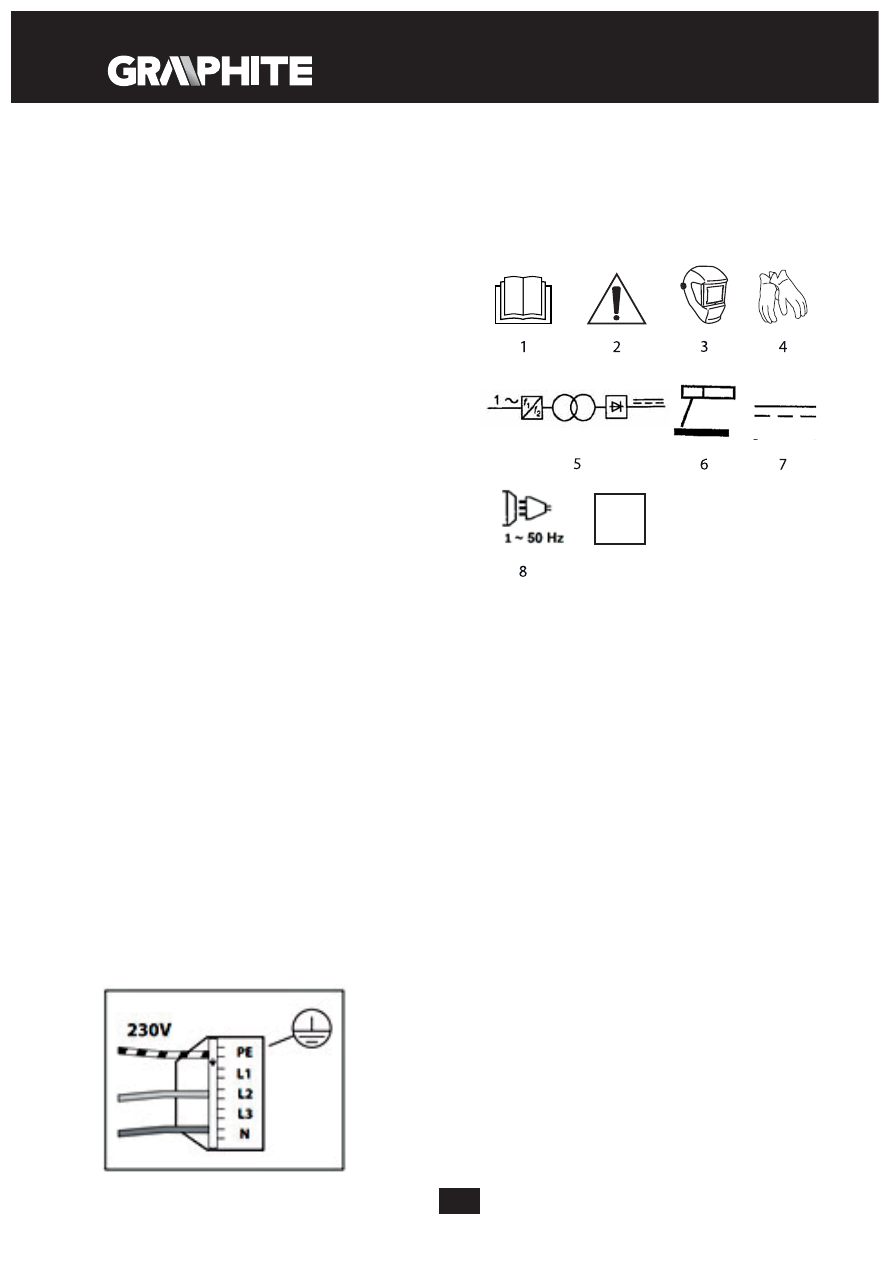

E X P L I C A R E A  P I C TO G R A M E LO R  F O LO S I T E:

9

IP21S

1

0

S

1.

Citiţi de instrucţiuni de deser vire, respectaţi aver tismentele
și condiţiile de siguranţă cuprinse în acestea!

2.

Atenţie păstraţi măsuri de precauţie speciale

3.

Folosiţi o mască (casă)de sudură

4.

Folosiţi mănuși de protecţie

5.

Transformator cu o fază

6.

Sudarea manuală cu electrozi înveliţi

7.

Sursa de energie furnizează curent continuu (DC)

8.

Circuit de curent alternativ cu o fază cu frecvenţa de 50 Hz

9.

Potrivit pentru sudarea într-un mediu cu un risc ridicat de
electrocutare

10.

Sursă de energie pentru sudură destinată funcţionării în
interior

C L A S I F I C A R E A  E M C

EN 55011 – Clasa B

CO N S T R U C Ț I E  Ș I  U T I L I Z A R E

Mașina de sudură este un dispozitiv de sudură cu  prima clasă
de izolaţie, este utilizată pentru sudarea prin metoda MMA.
Pentru sudarea prin metoda MMA, se folosesc electrozi înveliţi
montati in clema cablului de sudare MMA. Acești electrozi sunt
topiţi împreună cu materialul sudat. Mașinile de sudare au
caracteristica de curent constantă.

D E S C R I E R E A  PAG I N I LO R  G R A F I C E

Numerotarea de mai jos se referă la componentele dispozitivului
prezentate în paginile grafice ale acestor instrucţiuni.

1.

Priza cablului de împământare (-)

2.

Priza cablului de sudare MMA (+)

3.

Butonul de reglare a curentului de sudură

4.

Dioda de semnalizare a conectării dispozitivului

5.

Dioda de semnalizare a supraîncălzirii bobinei

E C H I PA M E N T E  Ș I  ACC E S O R I I

1.

Disc de sudare

- 1 buc.

2.

Ciocănel de sudare cu perie

- 1 buc.

3.

Cablu de sudare MMA

- 1 buc.

4.

Cablu de împământare

- 1 buc.
