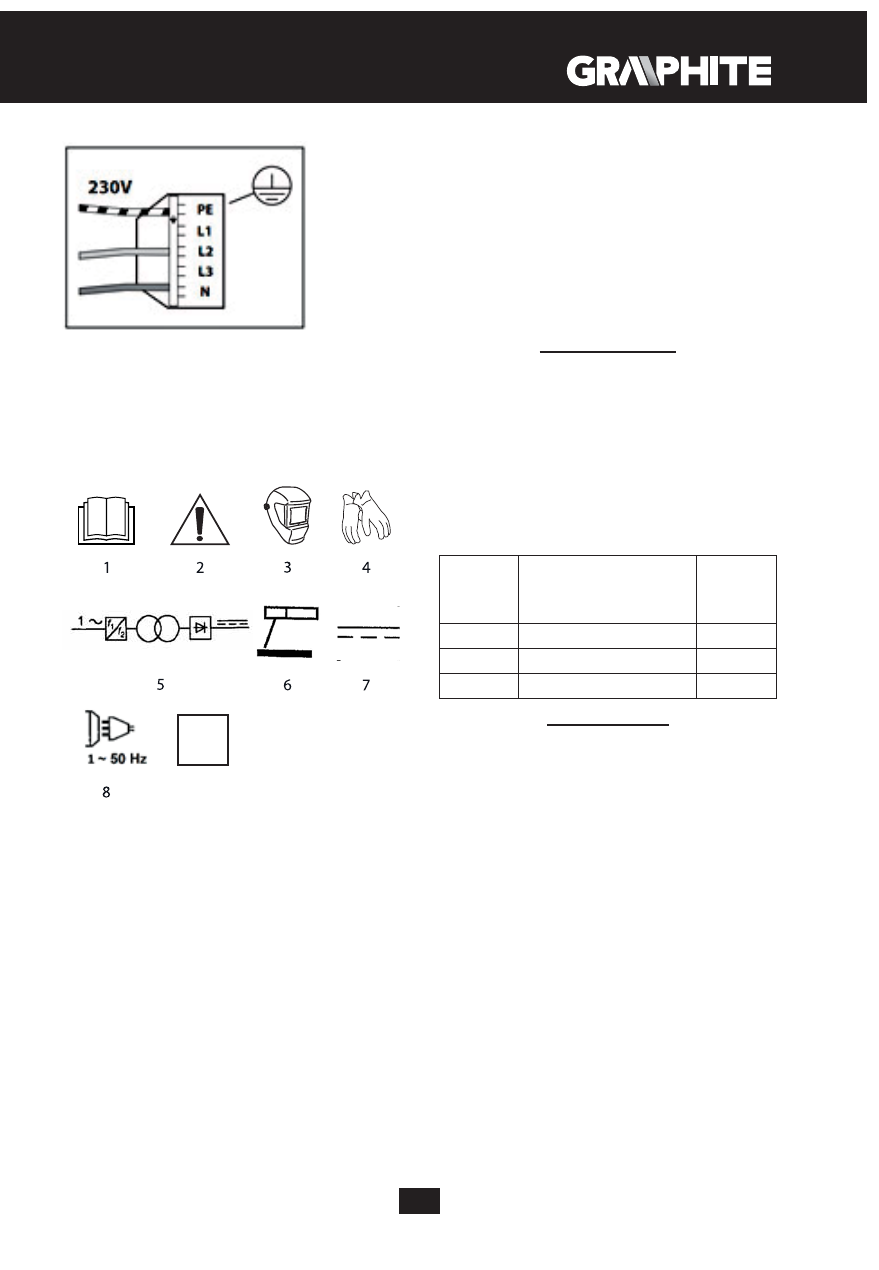

S H E M A P R I K L J U Č I VA N J A V E Z A
Mašina za zavarivanje 56H811 poseduje originalni utikač 16A.
Mašine za zavarivanje 56H812 i 56H813 mogu da primaju struju koja
prelazi 16A, u vezi sa tim neophodno je instalirati utikač namenjen za
rad sa višom strujom, u zavisnosti od uređaja koji uzima struju, dato
na nominalnoj tabeli. Prilikom priključivanja mašine za zavarivanje
na električnu instalaciju za stalno, potrebno je uveriti se da data
instalacija može da bude opterećena sa maksimalnom strujom koju
mašina za zavarivanje uzima.
O B J A Š N J E N J E KO R I Š Ć E N I H P I K TO G R A M A:
9
IP21S
1
0
S
1.
Pročitaj uputstvo za upotrebu, pridržavaj se upozorenja i
saveta za bezbednost!
2.
Imajte na umu posebne mere predostrožnosti
3.
Koristiti masku (kacigu) za zavarivanje
4.
Koristiti zaštitne rukavice
5.
Jednofazni transformator
6.
Ručno zavarivanje obloženim elektrodama
7.
Iz vor energije obezbeđuje direktnu struju (DC)
8.
Krug napajanja jednofazni, naizmenične struje frekvencije
50 Hz
9.
Pogodno za zavarivanje u okruženju sa povišenim rizikom
od strujnog udara
10.
Iz vor energije za zavarivanje projektovan za rad unutar
prostorija
K L A S I F I K AC J A E M C
EN 55011 – Klasa B
I Z R A DA I N A M E N A
Mašine za zavarivanje je uređaj za zavarivanje sa I klasom
izolacije, služi za zavarivanje metodom REL Za zavarivanje
metodom REL koriste se obložene elektrode koje se montiraju
u stegu varionog kabla REL. Te elektrode podležu topljenju
zajedno sa materijalom koji se zavaruje. Mašine za zavarivanje
imaju konstantnu strujnu karakteristiku.
O P I S G R A F I Č K I H S T R A N A
Dole data numeracija odnosi se na elemente uređaja koji su
predstavljeni na grafičkim stranama datog uputstva.
1.
Utičnica za uzemljenje kabla (-)
2.
Utičnica za uzemljenje zavarivanja REL (+)
3.
Ručica za podešavanje struje zavarivanja
4.
Dioda signalizacije uključivanja uređaja
5.
Dioda signalizacije pregrevanja navoja
OPREMA I DODAC I
1.
Ploča za zavarivanje
- 1 kom.
2.
Čekić za zavarivanje sa četkom
- 1 kom.
3.
Kabl za zavarivanje REL
- 1 kom.
4.
Kabl za uzemljenje
- 1 kom.
PRIPREMA ZA RAD
P R I K L J U Č I VA N J E N A M R E Ž U
Pre priključivanja uređaja na mrežu, potrebno je uveriti se da
napon i opterećenje struje budu u skladu sa vrednostima datim
u nominalnoj tabeli. Strujni kabl treba da bude opremljen
osiguračima ili automatskim prekidačima, sa opsegom koji
odgovara snazi uređaja. Priključiti mašinu za zavarivanje i
prekontrolisati da li svetli kontrolna lampica.
PAŽNJA:
Električna instalacija mora da poseduje taster za
isključivanje struje, pogodan za nominalnu struju mašine za
zavarivanje. Instalacije treba da bude izrađena na profesionalan
način, obezbeđujući ispravno funkcionisanje pri nominalnom
opterećenju tastera za isključivanje struje.
Model
mašine za
zavarivanje
REL
Obezbeđenje
Vrednost
56H811
Taster za isključivanje struje
≥ 16 A
56H812
Taster za isključivanje struje
≥ 20 A
56H813
Taster za isključivanje struje
≥ 25 A
RAD / POSTAVKE
PAŽNJA: Mašinu za zavarivanje treba uključiti u struju uvek na
kraju, nakon pripreme materijala i nakon što se uverite da se sve
veze dobro postavljene.
Z AVA R I VA N J E M E TO D O M R E L
Kako bi se počelo zavarivanje metodom REL potrebno je:
•
Priključiti kabl za uzemljenje (
B
) u utičnicu (
1
).
•
Priključiti kabl za zavarivanje REL (
A
) u utičnicu (
2
).
•
Tek nakon ispravnih povezivanja uređaja moguće je priključiti
uređaj za napajanje i uključiti star ter koji se nalazi na zadnjoj
ploči uređaja.
•
Ručicom za podešavanje struje zavarivanja (
12
) potrebno je
podesiti željeni intenzitet struje zavarivanja, u zavisnosti od
toga koja se elektroda za zavarivanje koristi kao i od debljine
materijala koji se obrađuje.
SIGNALIZACJA
Uređaj poseduje dve diode za signalizaciju (
4, 5
). Dioda
signalizacije uključivanja uređaja (
4
) informiše o priključivanju
uređaja na napajanje strujom. Dioda signalizacije pregrevanja
navoja (
5
) uključuje se ukoliko je uređaj radio dugo pod visokim
opterećenjem i temperatura navoja prekoračuje doz voljenu
vrednost. Nakon uključivanja diode (
5
) potrebno je odmah
prekinuti rad. Potrebno je sačekati da temperatura navoja
dostigne manju vrednost i da se dioda (
5
) isključi. Tek nakon
isključivanja diode (
5
) moguć je dalji rad sa uređajem. U slučaju
da se dioda signalizacije pregrevanja navoja (
5
) uključi odmah
nakon priključivanja uređaja u struju, to znači da se napon struje
razlikuje od nominalnog napona. U tom slučaju, potrebno je
isključiti uređaj i proveriti iz vor napajanja.
