50

Π Ρ Ο Ε Ι ΔΟ Π Ο Ι Η Σ Η

Όλα τα ηλεκτρικά μέρη της μηχανής συγκόλλησης είναι
επικαλυμμένα με το προσ τατευτικό ρετσίνι, γι’ αυτό τα πρώτα
μερικά λεπ τά κατόπιν ενεργοποίησης της μηχανής συγκόλλησης
ενδέχεται να δημιουργηθεί καπ νός. Δεν είναι ανησυχητικό. Ο
καπ νός θα εξαφανισ τεί σε λίγα λεπ τά.

Π Ρ Ο Ε Ι ΔΟ Π Ο Ι Η Σ Η

Η  μηχανή  συγκόλλησης  είναι  σχεδιασμένη  για  λειτουργία  σε
κλεισ τούς χώρους.

Προσ τατέψτε την από την υγρασία

.

Σ Υ Ν Τ Η Ρ Η Σ Η

• Προτού  προβείτε  σε  οιεσδήποτε  ενέργειες  που  αφορούν

σ τη  συν τήρηση  ή  την  αν τικατάσ ταση  των  αν ταλλακτικών,
αποσυνδέσετε  τη  μηχανή  συγκόλλησης  από  το  ηλεκτρικό
δίκτυο.

Βεβαιωθείτε  ότι  ο  μηχανή  συγκόλλησης  είναι

αποσυνδεδεμένη από το ηλεκτρικό δίκτυο και ότι τα μέρη της
έχουν  ψυχθεί,  και  μόνο  κατόπιν  αυτού  μπορείτε  να  προβείτε
σ τις εργασίες συντήρησης.

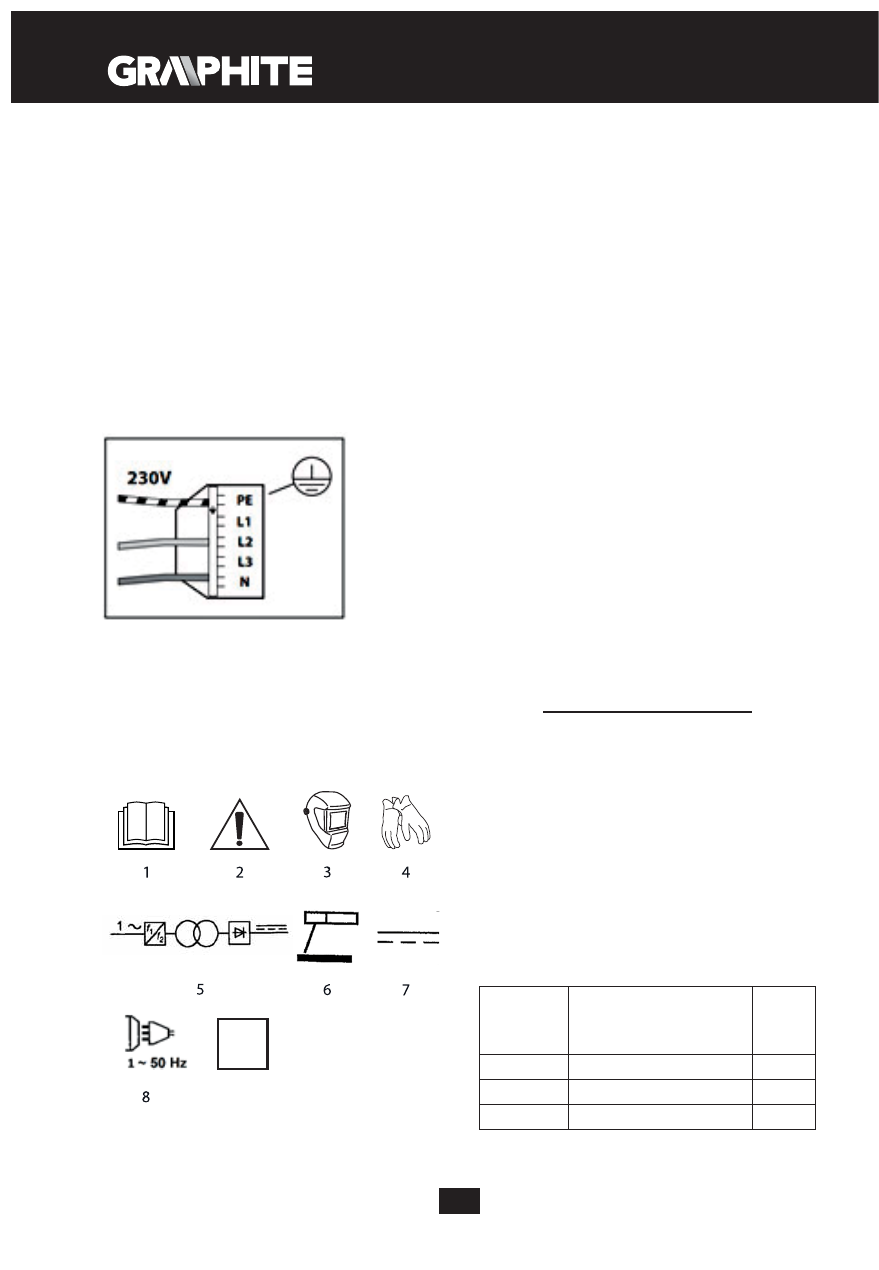

Δ ΙΑΓΡΑΜΜΑ ΣΥΝΔ Ε Σ Η Σ  ΤΟ Υ  Β ΥΣΜΑΤΟΣ ΣΥΝΔ Ε Σ Η Σ
Κ Α Λ Ω Δ Ι Ω Ν  Η Λ Ε Κ Τ Ρ Ο Σ Υ Γ ΚΟΛ Λ Η Σ Η Σ

Η  μηχανή  συγκόλλησης 56H811 έχει  το  βύσμα  σχεδιασμένο  για  το
ρεύμα 16Α. Οι  μηχανές  συγκόλλησης 56H812 και 56H813 έχουν
σχεδιαστεί για το ρεύμα άνω των 16Α, και για το λόγο αυτό θα πρέπει
να τοποθετήσετε τα βύσματα που προορίζονται για μεγαλύτερη τιμή
ρεύματος. Το ρεύμα που καταναλώνεται αναγράφεται στις πινακίδες
στοιχείων των μηχανών συγκόλλησης. Προτού συνδέσετε τη μηχανή
συγκόλλησης  στο  ηλεκτρικό  δίκτυο,  θα  πρέπει  να  βεβαιωθείτε  ότι
το  συγκεκριμένο  ηλεκτρικό  δίκτυο  θα  αντέξει  το  φορτίο  που  θα
δημιουργείται από τη μηχανή συγκόλλησης με το μέγιστο ρεύμα.

Ε Π Ε Ξ Η Γ Η Σ Η  Τ Ω Ν ΕΙΚΟΝΟΓΡΑΜΜΑΤΩ Ν:

9

IP21S

1

0

S

1.

Διαβάσ τε τις οδηγίες χρήσης, ακολουθείτε τις συσ τάσεις και
τηρείτε τους κανόνες ασφαλείας που παρατίθενται σε αυτές!

2.

Απαιτείται η μέγισ τη προσοχή

3.

Χρησιμοποιήσ τε τη μάσκα συγκόλλησης

4.

Χρησιμοποιήσ τε προσ τατευτικά γάντια

5.

Μονοφασικός μετασχηματισ τής

6.

Χειρωνακτική συγκόλληση με επενδεδυμένο ηλεκτρόδιο

7.

Πηγή ηλεκτρικής ενέργειας – συνεχούς ρεύματος (DC)

8.

Μονοφασικό  κύκλωμα  παροχής  συνεχούς  ρεύματος  με  την
ονομασ τική συχνότητα 50 Hz

9.

Κατάλληλο  για  χρήση  σε  περιβάλλον  με  τον  αυξημένο
κίνδυνο ηλεκτροπληξίας

10.

Πηγή  ρεύματος  συγκόλλησης,  σχεδιασμένη  για  χρήση  σε
εσωτερικούς χώρους

ΤΑ Ξ Ι Ν Ο Μ Η Σ Η Ω Σ  Π Ρ Ο Σ Τ Η Ν  Η Μ Σ  ( Η Λ Ε Κ Τ Ρ Ο Μ Α Γ Ν Η Τ Ι Κ Η
Σ ΥΜ ΒΑΤΟΤ Η ΤΑ )

EN 55011 – κλάση B

Κ ΑΤΑ Σ Κ Ε Υ Η  Κ Α Ι  Χ Ρ Η Σ Η

Η  μηχανή  συγκόλλησης  είναι  εξοπλισμός  συγκόλλησης  ο  οποίος
συγκαταλέγεται σ την κλάση I με βάση τη μέθοδο προσ τασίας και
χρησιμοποιείται  για  τη  συγκόλληση MMA. Για  τη  συγκόλληση
MMA  χρησιμοποιούνται  επενδεδυμένα  ηλεκτρόδια  για  τη
σ τερέωση  των  οποίων  χρησιμοποιούνται  οι  προσαρμογείς
ηλεκτροδίων  των  καλωδίων  ηλεκτροσυγκόλλησης MMA. Τα  εν
λόγω  ηλεκτρόδια  τήκονται  μαζί  με  το  υπό  συγκόλληση  υλικό. Οι
μηχανές  συγκόλλησης  διατηρούν  σ ταθερή  τιμή  του  ρεύματος
συγκόλλησης.

Π Ε Ρ Ι Γ ΡΑ Φ Η  Σ Τ Ι Σ  Ε Ι ΚΟ Ν Ε Σ

Η  αρίθμηση  σ την  παρακάτω  λίσ τα  αφορά  τα  εξαρτήματα  της
συσκευής που παρουσιάζονται σ τις σελίδες με εικόνες.

1.

Υποδοχή σύνδεσης καλωδίου προσ τασίας (-)

2.

Υποδοχή σύνδεσης καλωδίου συγκόλλησης MMA (+)

3.

Επιλογέας ρεύματος συγκόλλησης

4.

Δίοδος ένδειξης ενεργοποίησης της μηχανής συγκόλλησης

5.

Δίοδος ένδειξης υπερθέρμανσης περιελίξεων

Ε Ξ Α Ρ Τ Η Μ ΑΤΑ  Κ Α Ι  Ε Π Ι Π Λ Ε Ο Ν  Α Ν ΤΑ Λ Λ Α Κ Τ Ι Κ Α

1.

Μάσκα προσ τασίας συγκολλητή

  -

1

τμχ

2.

Σφυρί ηλεκτροσυγκολλητών με βούρτσα -

1

τμχ

3.

Καλώδιο συγκόλλησης

MMA

   -

1

τμχ

4.

Καλώδιο γείωσης

- 1 τμχ

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

Σ Υ Ν Δ Ε Σ Η  Σ ΤΟ  Η Λ Ε Κ Τ Ρ Ι ΚΟ  Δ Ι Κ Τ ΥΟ

Προτού  η  μηχανή  συγκόλλησης  συνδεθεί  σ το  δίκτυο  παροχής
ηλεκτρικού  ρεύματος,  βεβαιωθείτε  ότι  η  τάση  και  η  ισχύς
ρεύματος  του  δικτύου  αντισ τοιχούν  σ τις  παραμέτρους  που
αναγράφονται σ την πινακίδα σ τοιχείων της μηχανής. Το καλώδιο
τροφοδοσίας  πρέπει  να  είναι  προσ τατευμένο  με  εύτηκτες
ασφάλειες  ή  αυτόματους  διακόπτες  με  σ τοιχεία  ενεργοποίησης
που  να  αντισ τοιχούν  σ την  ισχύ  τη  μηχανής  συγκόλλησης.
Συνδέσ τε  τη  μηχανή  συγκόλλησης  σ το  ηλεκτρικό  δίκτυο  και
βεβαιωθείτε ότι ο λαμπτήρας ένδειξης έχει ενεργοποιηθεί.

ΠΡΟΣΟΧΗ:

  Στο  ηλεκτρικό  δίκτυο  θα  πρέπει  να  προβλέπεται

η  διάταξη  αποσύνδεσης  ασφαλείας,  το  ονομασ τικό  ρεύμα
του  οποίο  πρέπει  να  αντισ τοιχεί  σ το  ονομασ τικό  ρεύμα  της
μηχανής  συγκόλλησης. Το  ηλεκτρικό  δίκτυο  θα  πρέπει  να
είναι  διαμορφωμένο  επαγγελματικά  και  να  εξασφαλίζει  καλή
λειτουργία με το ονομασ τικό φορτίο της διάταξης αποσύνδεσης
ασφαλείας.

Μοντέλο

μηχανής

συγκόλλησης

ΜΜΑ

Προστασία

Τιμές

56H811 Διάταξη αποσύνδεσης ασφαλείας

≥ 16 A

56H812

Διάταξη αποσύνδεσης ασφαλείας

≥ 20 A

56H813

Διάταξη αποσύνδεσης ασφαλείας

≥ 25 A
