28

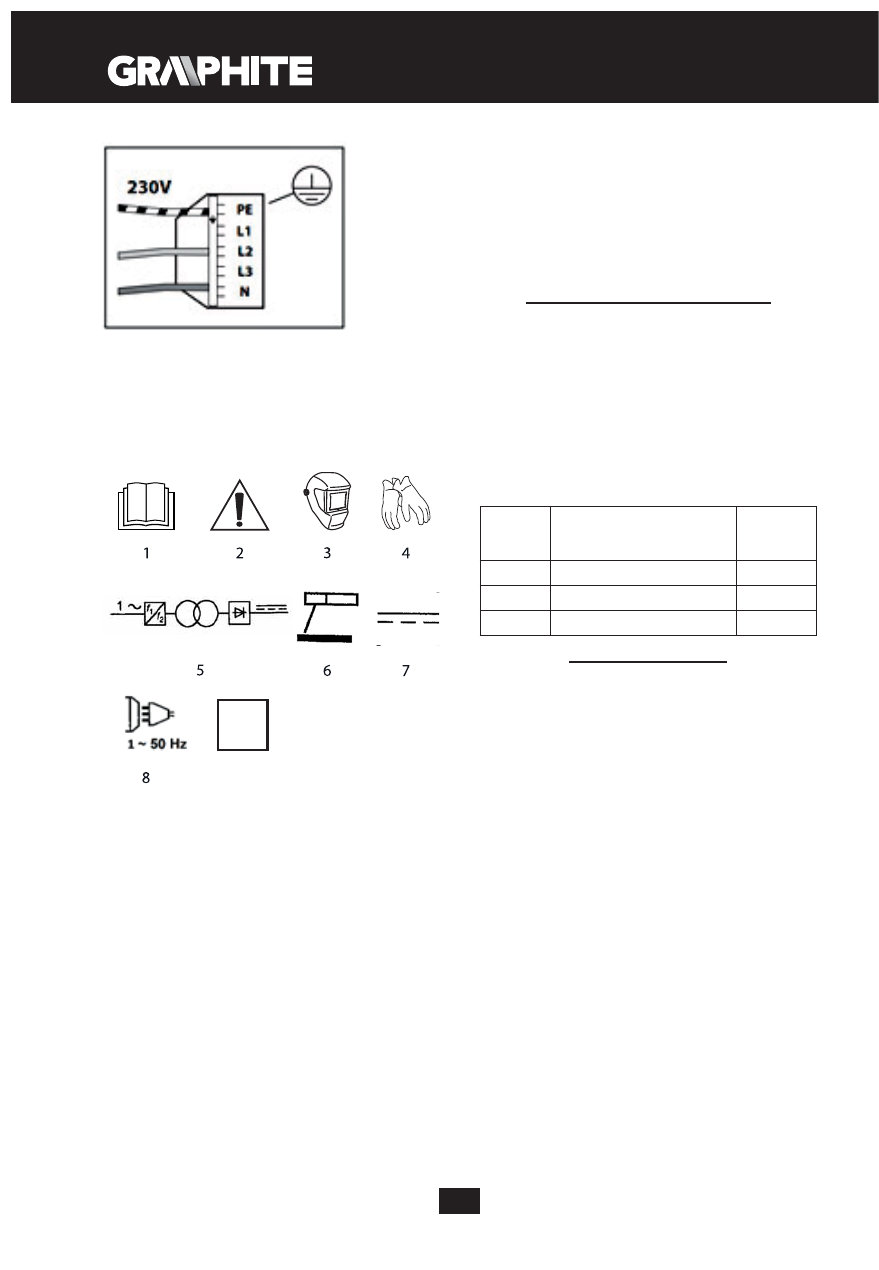

SCHÉMA PRIPOJENIA Z ÁSTRČKY

Zváračka 56H811 je vybavená originálnou zástrčkou 16A. Zváračky
56H812 a 56H813 môžu pracovať s prúdom prekračujúcim 16 A,
preto je nevyhnutné nainštalovať zástrčky určené na prácu pri
vyššom prúde, v závislosti od zariadenia je odoberaný prúd uvedený
na popisnom štítku. Pri trvalom pripojení zváračky do elektrickej
inštalácie sa uistite, že daná inštalácia môže byť zaťažovaná
maximálnym prúdom odoberaným zváračkou.

V YS V E T L E N I E  P O U Ž I T ÝC H  P I K TO G R A M OV:

9

IP21S

1

0

S

1.

Prečítajte si návod na obsluhu, dodržiavajte výstrahy a
bezpečnostné pokyny, ktoré sa v ňom nachádzajú!

2.

Pozor! Dodržiavajte mimoriadne bezpečnostné opatrenia.

3.

Používajte z váraciu masku (prilbu)

4.

Používajte ochranné rukavice

5.

Jednofázový transformátor

6.

Ručné z váranie obalenými elektródami

7.

Zdroj energie dodáva jednosmerný prúd (DC)

8.

Jednofázový napájací obvod striedavého prúdu s
frekvenciou 50 Hz

9.

Vhodné na z váranie v prostredí so z výšeným
nebezpečenstvom úrazu elektrickým prúdom

10.

Zdroj z váracieho prúdu navrhnutý na prácu v interiéroch

K L A S I F I K ÁC I A  E M C

EN 55011 – Trieda B

KONŠTRUKCIA A POUŽITIE

Zváračka je z váracie zariadenie s 1. triedou izolácie, slúži na
z váranie metódou MMA. Na z váranie metódou MMA sa používajú
obalené elektródy namontované v skľučovadle z váracieho kábla
MMA. Tieto elektródy podliehajú pretaveniu spolu so z váraným
materiálom. Zváračky majú konštantnú prúdovú charakteristiku.

V YS V E T L I V KY  K U  G R A F I C K E J  Č A S T I

Nasledujúce číslovanie sa vzťahuje na časti zariadenia zobrazené
v grafickej časti tohto návodu.

1.

Uzemňovacia zásuvka (-)

2.

Zásuvka na z váranie MMA (+)

3.

Ovládacie koliesko nastavovania z váracieho prúdu

4.

Signalizačná dióda pripojenia zariadenia

5.

Signalizačná dióda prehriatia vinutia

VYBAVENIE A PRÍSLUŠENST VO

1.

Zváračský

štít      -

1

ks

2.

Zváracie kladivko s kefkou

- 1 ks

3.

Zvárací kábel MMA

- 1 ks

4.

Uzemňovací

kábel     -

1

ks

PRED UVEDENÍM DO PREVÁDZKY

P R I P O J E N I E  D O  S I E T E

Pred pripojením zariadenia do siete sa uistite, či sú napätie a
intenzita prúdu zhodné s hodnotami uvedenými na menovitej
tabuľke. Napájací kábel by mal by vybavený ochranou v podobe
tavných poistiek alebo automatických vypínačov s rozsahom
primeraným výkonu zariadenia. Zváračku pripojte k elektrickej
sieti a skontrolujte, či svieti kontrolka.

UPOZORNENIE:

Elektrická inštalácia by mala mať nadprúdový

spínač, vhodný pre menovitý prúd z váračky. Inštalácia by mala
byť zhotovená profesionálnym spôsobom tak, aby bolo zaručené
správne fungovanie pri menovitom zaťažení nadprúdového
spínača.

Model

zváračky

MMA

Ochrana

Hodnota

56H811

Nadprúdový spínač

≥ 16 A

56H812

Nadprúdový spínač

≥ 20 A

56H813

Nadprúdový spínač

≥ 25 A

PRÁCA / NASTAVENIA

UPOZORNENIE: Zváračku je potrebné pripojiť do elektrickej
siete vždy až nakoniec, po príprave materiálu a uistení, že
všetky pripojenia sú správne vykonané.

Z VÁ R A N I E  M E TÓ D O U  M M A

Ak chcete začať z várať metódou MMA, je potrebné:

•

Zapojiť uzemňovací kábel (

B

) do zásuvky (

1

).

•

Zapojiť z várací kábel MMA (

A

) do zásuvky (

2

).

•

Až po správnom pripojení zariadenia možno pripojiť
zariadenie do elektrickej siete a zapnúť spínač, ktor ý sa
nachádza na zadnej strane zariadenia.

•

Ovládacím kolieskom nastavovania z váracieho prúdu (

12

)

nastavte požadovanú intenzitu z váracieho prúdu v závislosti
od použitej z váracej elektródy a hrúbky obrábaného
predmetu.

SIGNALIZÁCIA

Zariadenie je vybavené dvomi signalizačnými diódami
(

4, 5

). Signalizačná dióda pripojenia zariadenia (

4

) informuje

o pripojení zariadenia do elektrickej siete. Signalizačná dióda
prehriatia vinutia (

5

) sa rozsvieti, ak bude zariadenie príliš

dlho pracovať pri vysokom zaťažení a teplota vinutia prekročí
prípustnú hodnotu. Po rozsvietení diódy (

5

) okamžite prerušte

prácu. Je potrebné počkať, kým teplota vinutia klesne a dióda (

5

)

zhasne. Ďalšia práca zariadenia je možná až po zhasnutí diódy
(

5

). Ak sa signalizačná dióda prehriatia vinutia (

5

) rozsvieti hneď

po pripojení do siete, znamená to, že napájacie napätie sa líši od
menovitého napätia V takomto prípade je potrebné zariadenie
odpojiť a skontrolovať zdroj napájania.

UPOZORNENIE:

 Ak používateľ prekročí nominálny čas tr vania

zaťaženia počas z várania, teplota zariadenia prekročí prípustnú
teplotu. Môže to mať za následok poškodenie a/alebo r ýchlejšie
opotrebovanie zariadenia.
