exécuter cette opération par un expert. Pour remplacer la
buse gaz, il suffit de dévisser ou de tirer vers l’extérieur. Il
faut enlever la pointe de la buse gaz à chaque fois qu’il faut
remplacer la buse fil. Telle buse doit toujours être d’un
diamètre approprié à celui du fil. Tenez toujours parfaitement
propre la buse gaz.

5. GUIDE DE SOUDAGE
5.1. REGLE GENERALE

Quand le courant est réglé au minimum, il est nécessaire
que la longueur de l’arc soit petite. Pour ce faire, il faut que
la torche soit le plus près possible de la pièce à souder avec
une inclination de 60 degrés environ. La longueur de l’arc
peut être augmentée au fúr et à mesure que l’intensité du
courant augmente. On peut arriver à une distance maximum
de 20 mm.

5.2. CONSEILS DE CARACTÈRE GÉNÉRALE

De temps en temps, quelques lacunes de soudage peuvent
se produire. Ces défauts peuvent être évités en faisant
attention aux conseils que nous vous proposons.

-Porosité

Petits trous dans la soudure, causés par l’interruption du flux
de gaz ou de l’inclusion de petits corps étrangers. Le remède
est de meuler la soudure et de la refaire. Mais avant de la
refaire, il faut contrôler le flux du gaz (8 litres/min.), bien
nettoyer la zone de travail puis bien incliner (60 degrés
environ ) la torche pendant la soudure.

-Eclaboussures

Petites gouttes de métal fondu qui découlent de l’arc de
soudure. En petite quantités cela est inévitable, mais elles
peuvent être réduites au minimum en réglant bien le courant
de soudage ainsi que le flux du gaz.

-Soudure serrée et arrondissée

Due au mouvement rapide de la torche ou au flux du gaz mal
réglé.

-Soudure épaisse et large

Elle est causée par un avancement trop lent de la torche.

-Fil brulé

Peut être causé par un avancement du fil trop lent, ou si la
pointe de la buse s’est élargie ou consumée, fil de basse
qualité, tube contact fermé ou courant trop élevé.

-Mauvaise pénétration

Cela peut arriver lorsque l’entraînement de la torche est trop
rapide, courant trop bas, l’alimentation du fil non correcte,
polarité inversée, émoussages et distance entre les bords
insuffisante. Contrôlez la régulation des paramètres opératifs
et améliorez la
préparation des pièces à souder.

-Pièce percée

Peut être causé par l’entraînement trop lent de la torche,
courant trop elevé ou non approprié à l’alimentation du fil.

-Forte éclaboussure et porosité

Peuvent être causées par une distance excessive du tube
contact de la pièce, par des saletés sur la pièce ou gaz
insuffisant. Il faut vérifier les deux paramètres en se
rappelant que le débit de gaz ne doit jamais être inférieur à

7-8 L/min et que le courant de soudage doit être approprié
au diamètre du fil qu’on est en train d’utiliser. Il est préférable
d’avoir un détendeur à double manomètre qui permet de
mesurer la pression d’entrée et celle de sortie du gaz. Sur le
manomètre de sortie il est possible de lire le débit exprimé
en litres.

-Arc instable

Peut être causé par une tension insuffisante, entraînement
irrégulier du fil, gaz de protection insuffisant.


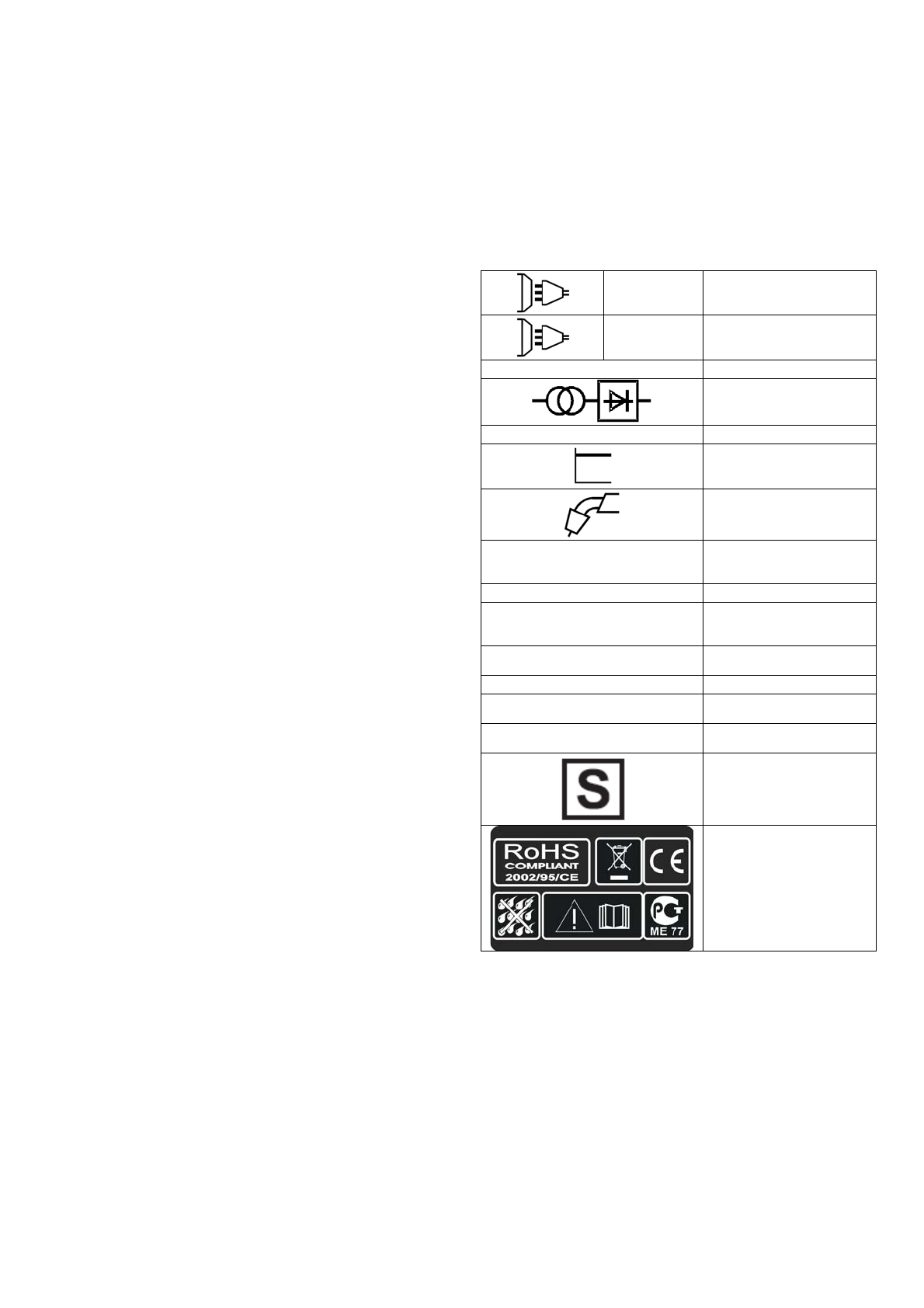

SIGNIFICATION DES INSCRIPTIONS ET DES SYMBOLES


1 ~

Tension alternative
monophasée

3 ~

Tension alternative
triphasée

U

0

 … (V)

Tension maximale à vide

Transformateur -redresseur

EN 60974-1

Norme de la référence

Caractéristique constante

Soudure semi-automatique
MIG-MAG

U

1

 … (V/Hz)

Tension alternative et
fréquence d'alimentation du
poste de soudage

I

2

 … (A)

Le courant de soudage

I

1 max

    (A)

Courant maximalconsommé
de l´équipement de
soudage

I

1 eff

 … (A)

Courant d’alimentation
efficace

X Rapport

d’intermittence

IP21

La classe de protection
del´équipement de soudage

H

La classe d´isolement du
transfor-mateur

Poste de soudage conçu
pour utilisation dans un
milieu comportant des
risques importants de chocs
électriques.

Symboles se référant aux
normes de sécurité

RECHERCHE DE LA PANNE

PANNE

Le fil n’avance pas lorsque
La roue motrice tourne





Alimentation du fil par
Intermittence





CAUSE

1)  La buse est bouchée

2)  Le frottement de la bobine

de fil est trop élevé


3)  Torche à souder défectueuse

1)  Tube contact défectueux

2)  Brûlures dans le tube contact

3)  Saleté sur le sillon de

la roue motrice

SOLUTION

Soufflez-la avec de l’air comprimé

Desserrez la bague


Contrôlez la gaine guide-fil ou changez-la

Le remplacer

Le remplecer

Nettoyer la roue motrice
