96

mmo2 012 -005 -81 5_a

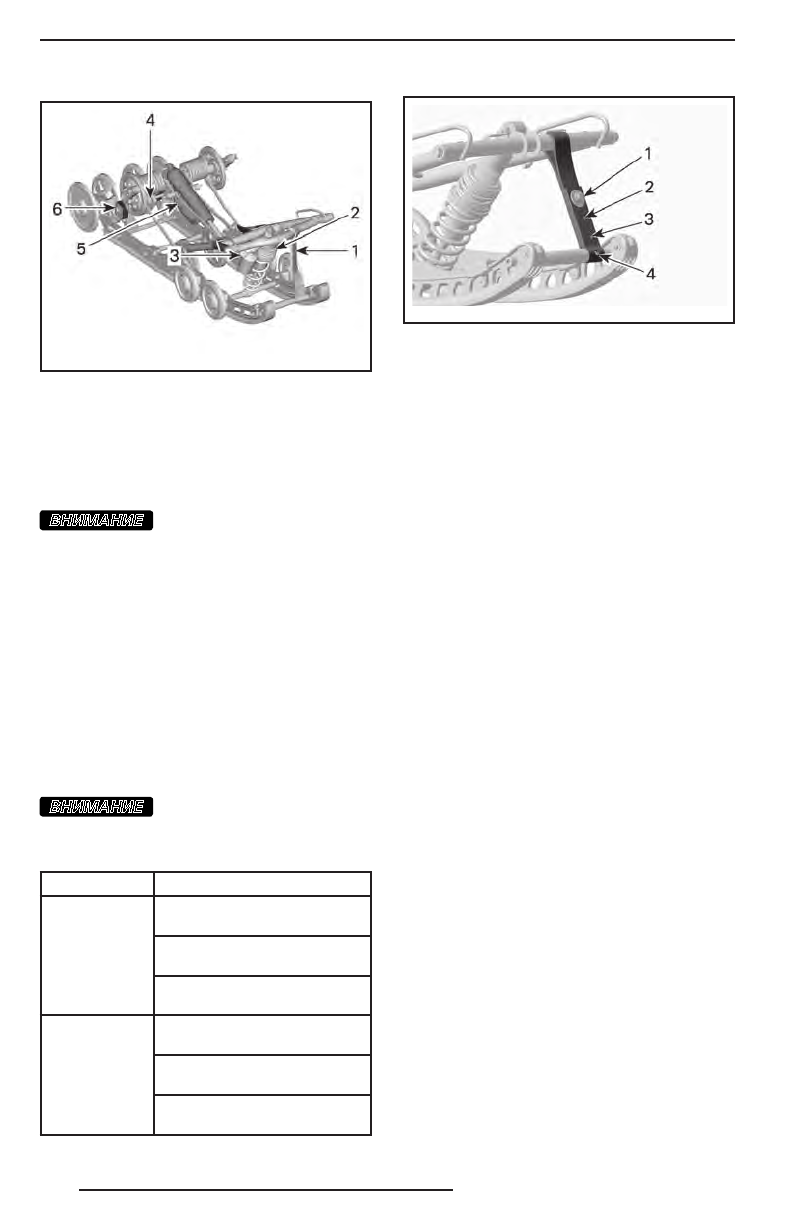

MX Z X-RS — rMOTION — РЕГУЛИРУЕМЫЕ КОМ-
ПОНЕНТЫ
1. Ленточный ограничитель
2. Центральная пружина
3. Центральный амортизатор
4. Задняя пружина
5. Задний амортизатор
6. Соединительные блоки (показана правая сторона)

ВНИМАНИЕ

Каждый раз после регу-

лировки задней подвески проверяйте

и, при необходимости, регулируйте

натяжение гусеницы.

Ленточный ограничитель

Изменение длины ленточного ограни-

чителя позволяет изменять вес, прихо-

дящийся на центральную пружину при

ускорении  снегохода,  и  ограничивать

подъём передней подвески снегохода.
Длина ленточного ограничителя также

оказывает влияние на длину хода цент-

ральной пружины.

ВНИМАНИЕ

После изменения длины

ленточного ограничителя, необходи-

мо проверить натяжение гусеницы.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

длины

ленточного

ограничи-

теля

Уменьшение давления лыж

при ускорении
Увеличение  хода  централь-

ной пружины
Улучшение

демпфирова-

ния неровностей

Уменьшение

длины

ленточного

ограничи-

теля

Увеличение  давления  лыж

при ускорении
Уменьшение  хода  цент-

ральной пружины
Ухудшение демпфирования

неровностей

mmo2 013 -004 -03 8_a

ТИПОВОЙ ВАРИАНТ
1. Положение 1 (самый длинный, заводская настройка)
2. Положение 2
3. Положение 3
4. Положение 4

ПРИМЕЧАНИЕ:

  Уменьшение  длины

ленточного  ограничителя  может  сни-

зить уровень комфорта. Если ощущает-

ся слишком большое перераспределе-

ние веса, сначала попробуйте скомпен-

сировать его регулировкой соединитель-

ных блоков. Всегда устанавливайте болт

ленточного ограничителя как можно бли-

же к нижнему валу.
При движении по глубокому снегу мо-

жет возникнуть необходимость в регу-

лировке ленточного ограничителя, а так-

же в перемене позы водителя с целью

корректировки угла касания гусеницы

с опорной поверхностью. Водитель, име-

ющий достаточные знания и опыт, всег-

да сможет подобрать самый оптималь-

ный вариант регулировки с учётом со-

стояния снежного покрова.
В общем случае, более длинный ленточ-

ный ограничитель предоставляет воз-

можность наиболее эффективного ис-

пользования снегохода в глубоком сне-

гу при равнинном рельефе.

Центральная пружина

Регулировка  предварительного  натя-

жения центральной пружины оказыва-

ет влияние на усилия на руле, управля-

емость и эффективность демпфирова-

ния при проезде неровностей.
Кроме  этого,  изменяя  предваритель-

ное натяжение пружины, можно изме-

нять  давление  передней  части  гусе-

ницы на снежный покров, что, в свою

очередь, оказывает заметное влияние

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
