128
mmr200 9-1 33-0 01_ a
mmr200 9-1 33-0 02_ a

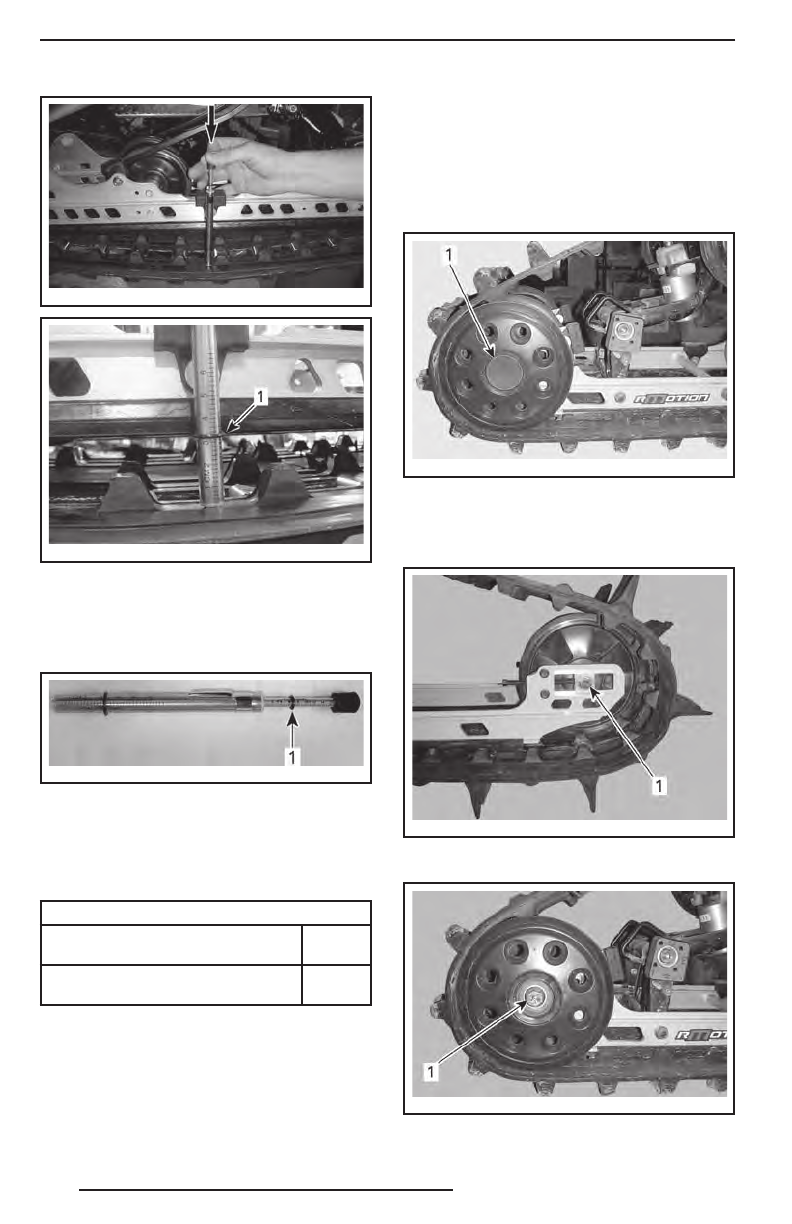

1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
9. Считайте величину нагрузки, зафикси-
рованную с помощью верхнего коль-
ца инструмента.
mmr200 9-1 33-0 03_ a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение должно соот-
ветствовать данным, приведённым
в расположенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
Установка величины прогиба
гусеницы, мм
30–35
Полученное значение
нагрузки, кг
7,3
11. Если полученное значение не со-
ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «
РЕГУЛИ-
РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
».
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасно-
сти (ключ DESS) с контактного устрой-
ства.
2. Снимите колпачки задних катков (если
установлены).
mmo2 013 -004 -03 0_a
rMOTION
1. Колпачок правого заднего направляющего катка
3. Ослабьте болты крепления задних
направляющих катков.
mmo2 013 -004 -03 1_a
tMOTION
1. Болт левого заднего направляющего катка
mmo2 013 -004 -03 2_a
rMOTION
1. Болт крепления правого заднего направляю-
щего катка
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
