Установка верхнего элемента

корпуса

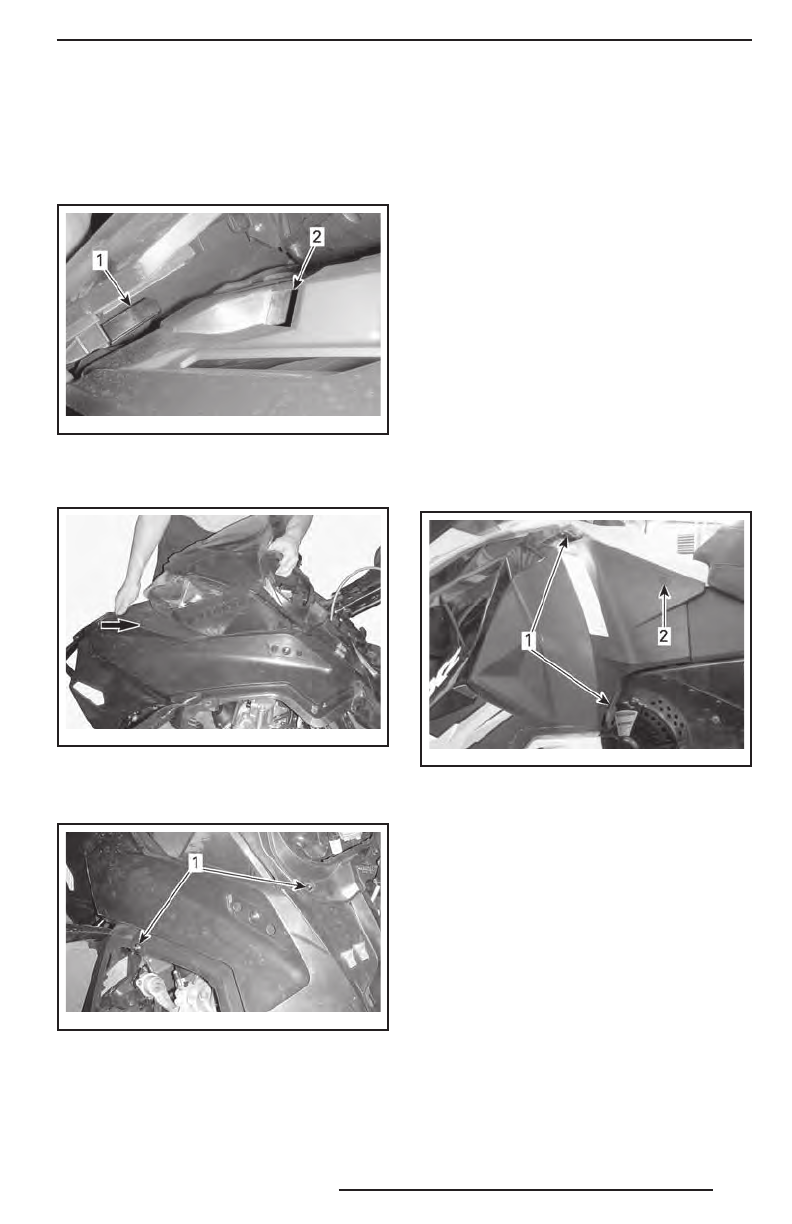

1.  Вставьте выступы верхнего компонен-

та корпуса в верхние отверстия ниж-

него поддона.

mbl201 2-0 08-0 09_ a

1. Выступ верхнего элемента корпуса
2. Верхние отверстия нижнего поддона

2.  Переместите компонент назад.

mbl201 2-0 08-0 06_ b

ПЕРЕМЕСТИТЕ НАЗАД

3.  На обеих сторонах: установите винты

крепления верхнего элемента корпуса.

mbl201 2-0 08-0 05_ a

ЛЕВАЯ СТОРОНА
1. Винты крепления

4.  Подсоедините:

–  трубку APS на ECM;
–  электрический разъем фар;
–  электрический разъем информаци-

онного центра;

–  датчик температуры воздуха (ATS);
–  воздуховод системы впуска.

5.  Установите:

–  информационный центр;
–  защитный кожух ремня вариатора.

24) Боковые панели

Для открывания боковой панели растя-

ните и оба фиксатора. Энергично потя-

ните, чтобы извлечь штифты.
Энергично потяните защёлку вверх, что-

бы освободить из крюка консоли. Штиф-

ты должны выйти самостоятельно.

mmo2 013 -004 -02 6_a

ТИПОВОЙ ВАРИАНТ
1. Фиксаторы
2. Расположение штифтов

Чтобы закрыть боковую панель, растяни-

те и наденьте фиксатор на крюк. Энер-

гично нажмите на место расположения

штифта, чтобы убедиться, что он надёж-

но закреплён.
Для снятия боковой панели откройте её,

а затем поднимите. Освободите нижнюю

петлю  из  прорези,  затем,  опустив  па-

нель, освободите верхнюю петлю.
Чтобы установить боковую панель, вставь-

те верхнюю, а затем нижнюю петли.
Закройте боковую панель.
