76

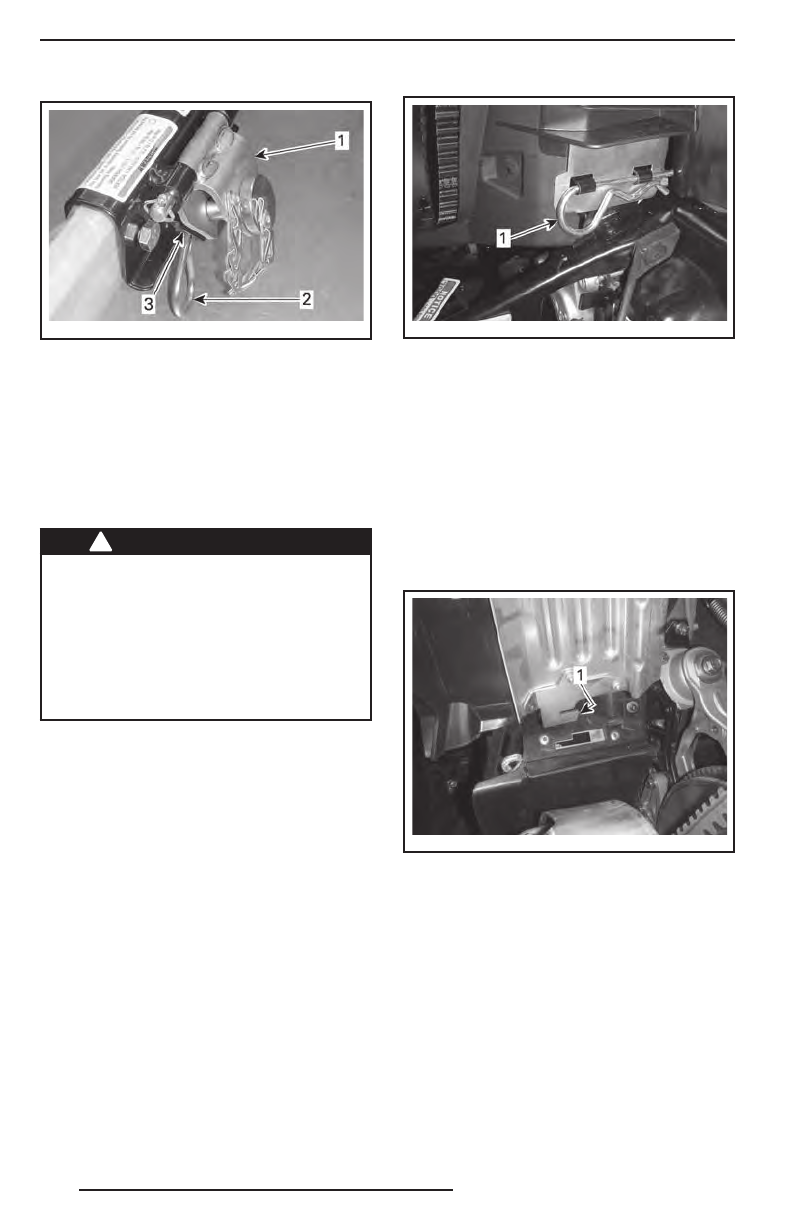

mmo2 010 -009 -00 6_a

СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Проволочный фиксатор
3. Опора

21)  Защитный кожух

ремня вариатора

Снятие защитного кожуха ремня

вариатора

!

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариа-

тора и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРИМЕЧАНИЕ:

 Защитный кожух рем-

ня  вариатора  специально  изготовлен

несколько  большего  размера,  чтобы

обеспечить натяг в сопряжении с фик-

саторами. Это позволяет снизить уро-

вень шума и вибраций. При установке

кожуха необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.
Откройте левую боковую панель мотор-

ного отсека.
Извлеките проволочный фиксатор.

mmo2 013 -003 -00 3_a

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и, повернув наружу, извлеките из перед-

него выступа.

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
Вставьте выступ в паз и установите его

на место.

mmo2 013 -004 -02 4_a

ТИПОВОЙ ВАРИАНТ
1. Выступ

Установите уплотнитель на фиксирую-

щий палец. Для этого, возможно, потре-

буется слегка приподнять консоль.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
